strāvas adapteris MEAN WELL NID100-12, 100 W, 12 V izeja, 20–53 V ieeja

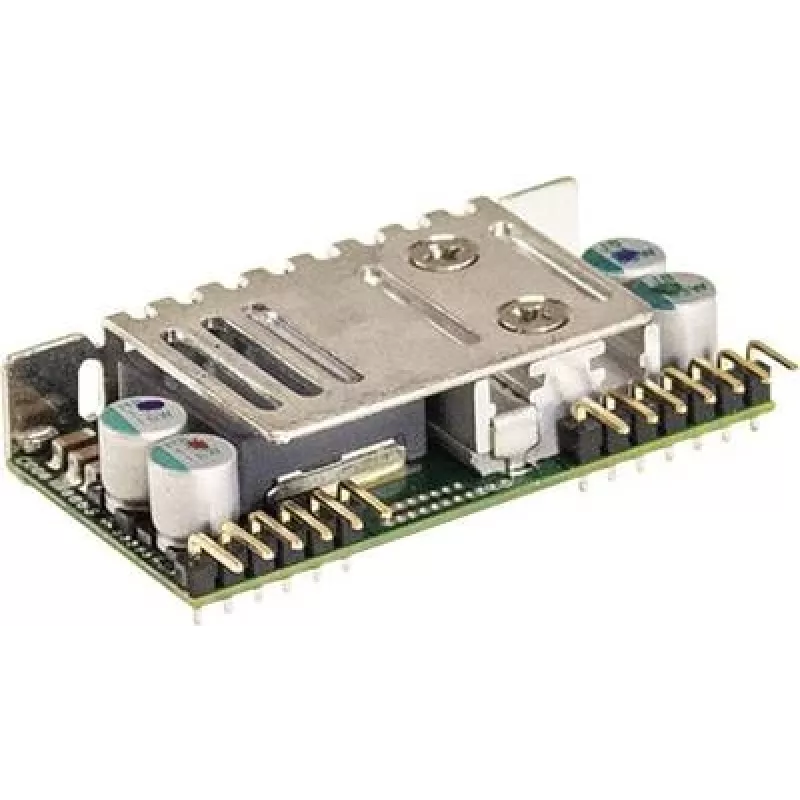

MEAN WELL NID100-12 ir kompakts līdzstrāvas–līdzstrāvas neizolēts pārveidotājs, kas pārveido plašu 20–53 V ieejas diapazonu uz regulētu 12 V līdzstrāvu ar līdz 100 W jaudu. Izstrādāts kā atvērta rāmja, SIP stila PCB montāžas modulis, tas nodrošina augstas strāvas 12 V sliedi (7,5 A) seklā korpusā (dziļums 50,8 mm, augstums 12 mm) un sver aptuveni 35 g. Modulis ietver attālinātās ieslēgšanas/izslēgšanas funkciju un atbilst RoHS prasībām, padarot to piemērotu iegulto jaudas konstrukciju, LED draiveru un mobilā aprīkojuma lietojumiem, kur telpa un svars ir ierobežoti.

Priekšrocības

NID100-12 piedāvā plašu ieejas sprieguma logu (20–53 V), kas pielāgojas mainīgiem akumulatoru vai kopnes spriegumiem un ļauj to izmantot dažādās transportlīdzekļu un rūpnieciskajās sistēmās. Tā atvērtā rāmja SIP iepakojums ļauj tiešu PCB montāžu, lai ietaupītu korpusa vietu, kamēr neizolētā topoloģija nodrošina augstu pārveidošanas efektivitāti karstumjutīgiem lietojumiem. Attālinātā ieslēgšanas/izslēgšanas kontrole pievieno ērtas sistēmas integrācijas un jaudas secības opcijas. Mazais nospiedums un zemais svars atbalsta kompaktus un mobilus lietojumus, nezaudējot stabilu 12 V padevi.

Piemērots

• Iegultajām sistēmām un vienas plates datoriem, kuriem nepieciešama stabila 12 V padeve
• LED draiveriem un apgaismojuma moduļiem ar 12 V ieeju
• Mobilajam un transportlīdzekļu aprīkojumam ar 20–53 V akumulatoru vai kopnes spriegumiem
• Rūpnieciskās kontroles moduļiem un instrumentācijai ar PCB montētu jaudas pārveidošanu

Galvenās specifikācijas

• Izejas jauda: 100 W
• Izejas spriegums: 12 V līdzstrāva
• Maksimālā izejas strāva: 7,5 A
• Ieejas sprieguma diapazons: 20–53 V līdzstrāva
• Topoloģija: neizolēts līdzstrāvas–līdzstrāvas pārveidotājs
• Iepakojuma veids: atvērta rāmja SIP PCB montāža
• Izmērs: dziļums 50,8 mm, augstums 12 mm
• Svars: aptuveni 35 g
• Vadība: attālinātās ieslēgšanas/izslēgšanas funkcija
• Atbilstība: RoHS

Kā lietot

Montējiet moduli tieši uz PCB, izmantojot SIP spraudņus, nodrošinot pareizu lodēšanu un mehānisku atbalstu. Pievienojiet ieejas spailes 20–53 V līdzstrāvas avotam, ievērojot pareizu polaritāti un atbilstošu atsaisti ieejā, lai minimizētu troksni. Pievienojiet 12 V izeju slodzei, pārliecinoties, ka kopējā strāvas patēriņš nepārsniedz 7,5 A un ka vadi un savienotāji ir novērtēti attiecīgajai strāvai. Izmantojiet attālinātās ieslēgšanas/izslēgšanas spraudni, lai kontrolētu jaudas secību atbilstoši sistēmas konstrukcijai; ievērojiet ražotāja norādījumus par nepieciešamajiem vadības signāla līmeņiem. Nodrošiniet adekvātu termisko pārvaldību un ventilāciju galīgajā montāžā, lai uzturētu uzticamu darbību pie pilnas slodzes.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, novietojiet ieejas un izejas atsaistes kondensatorus tuvu moduļa spraudņiem, izvairieties no augstas strāvas ceļu novietošanas tuvu jutīgām signāla līnijām un pārbaudiet termiskos apstākļus mērķa korpusā. Mobilajām vai transportlīdzekļu instalācijām apstipriniet, ka ieejas avots var izturēt pārejas parādības 20–53 V diapazonā. Projektējot nepārtrauktai darbībai tuvu 100 W robežai, pēc vajadzības ieviesiet piespiedu gaisa plūsmu vai papildu radiatorus.
