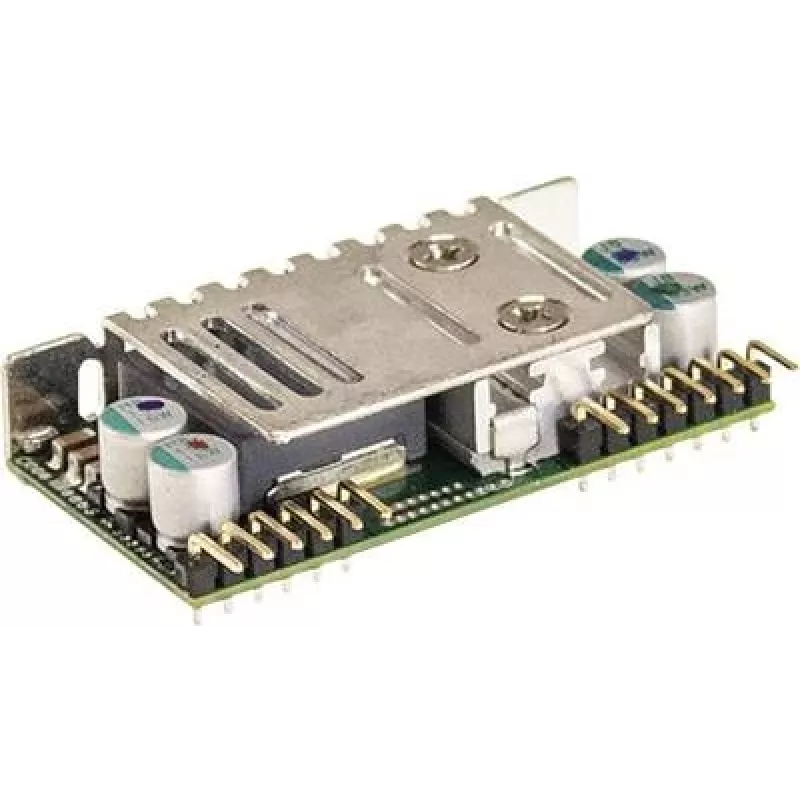

Strāvas adapteris MEAN WELL NID100-15 100W 15V ieeja 20-53V

MEAN WELL NID100-15 ir līdzstrāvas-līdzstrāvas neizolējošs pārveidotājs ar atvērtu rāmi, kas paredzēts montāžai uz iespiedshēmas plates un pieņem plašu ieejas diapazonu 20–53 V līdzstrāvas, nodrošinot stabilizētu 15 V līdzstrāvas izeju līdz 6,5 A (100 W). Modulis tiek piegādāts SIP korpusā ar attālinātas ieslēgšanas/izslēgšanas vadību, ir kompakts (dziļums 50,8 mm, augstums 12 mm), viegls (35 g) un atbilst RoHS prasībām, paredzēts integrēšanai iekārtās, kurām nepieciešama stabila 15 V barošanas kopne.

Priekšrocības

Modulis nodrošina pastāvīgu 15 V izeju ar strāvas jaudu līdz 6,5 A kompaktā SIP formas faktorā, kas piemērots montāžai uz iespiedshēmas plates. Tā plašais ieejas diapazons 20–53 V ļauj to izmantot ar dažādiem akumulatoru baterijām un starpposma līdzstrāvas kopnēm. Attālinātas ieslēgšanas/izslēgšanas funkcija nodrošina ērtu sistēmas līmeņa vadību, savukārt RoHS atbilstība garantē, ka tas atbilst izplatītākajiem vides standartiem.

Piemērots

• Iegultajām sistēmām un rūpnieciskās vadības platēm, kurām nepieciešama 15 V barošana
• Telekomunikāciju un tīkla iekārtām ar starpposma līdzstrāvas kopņu spriegumiem
• Ar baterijām darbināmām sistēmām vai transportlīdzekļiem, kas izmanto 20–53 V avotus
• Pielāgotai elektronikai, kur nepieciešams kompakts SIP līdzstrāvas-līdzstrāvas pārveidotājs

Galvenās specifikācijas

• Ieejas spriegums: 20–53 V līdzstrāvas
• Izejas spriegums: 15 V līdzstrāvas
• Maksimālā izejas strāva: 6,5 A
• Izejas jauda: 100 W
• Korpuss: SIP, atvērts rāmis montāžai uz iespiedshēmas plates
• Vadība: Attālināta ieslēgšana/izslēgšana
• Izmēri (dziļums × augstums): 50,8 mm × 12 mm
• Svars: 35 g
• Atbilstība: RoHS

Kā lietot

Uzmontējiet pārveidotāju uz iespiedshēmas plates, ievērojot ražotāja ieteikto nospiedumu, un nodrošiniet pietiekamu atstarpi siltuma izkliedei. Pievienojiet ieejas spriegumu diapazonā 20–53 V līdzstrāvas un pievienojiet 15 V līdzstrāvas izeju slodzei, ievērojot polaritāti. Izmantojiet attālinātās ieslēgšanas/izslēgšanas spaili, lai iespējotu vai atspējotu izeju atbilstoši sistēmas prasībām. Pārliecinieties, ka slodze nepārsniedz 6,5 A, un nodrošiniet atbilstošu ieejas/izejas filtrēšanu, ja to pieprasa jūsu lietojums.

Ieteikumi

Nodrošiniet pienācīgu termisko pārvaldību, darbojoties tuvu maksimālajai 100 W izejai — izmantojiet iespiedshēmas plates vara laukumu vai radiatorus, kā ieteicis MEAN WELL, un pārbaudiet, vai ieejas spriegums un elektroinstalācija atbilst specifikācijām, lai uzturētu drošu darbību.
