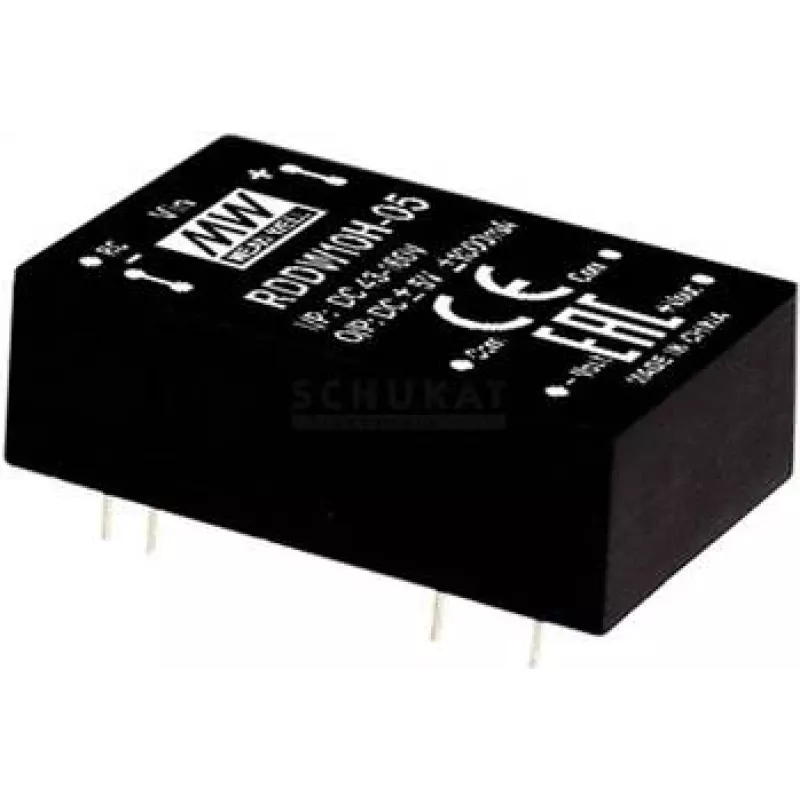

strāvas adapteris MEAN WELL RDDW10H-05, 10 W, ieeja 43–160 V, izeja 5 V

MEAN WELL RDDW10H-05 ir kompakts līdzstrāvas-līdzstrāvas dzelzceļa divu izeju pārveidotājs, kas pieņem plašu ieejas sprieguma diapazonu no 43 līdz 160 V līdzstrāvas un nodrošina regulētu ±5 V izeju ar ±1 A spēju katrā kanālā. Modulim ir 1,5 kV līdzstrāvas ieejas-izejas izolācija, DIP caururbuma montāžas korpuss vienkāršai PCB montāžai un attālināta ieslēgšanas/izslēgšanas vadība. Sver aptuveni 16 g un ar jaudu 10 W, tas atbilst RoHS prasībām un ir paredzēts iegultajām sistēmām, rūpnieciskajai elektronikai un ar baterijām darbināmām lietojumprogrammām.

Priekšrocības

RDDW10H-05 piedāvā plašu ieejas diapazonu, kas piemērots dzelzceļa un rūpnieciskajām strāvas kopnēm, kompaktus izmērus un mazu svaru vietas ierobežotiem dizainiem, un iebūvētu izolāciju, lai uzlabotu sistēmas drošību. DIP caururbuma montāžas korpuss vienkāršo nomaiņu un montāžu PCB izkārtojumos, savukārt attālinātā ieslēgšanas/izslēgšanas vadība nodrošina vieglu enerģijas pārvaldību iegultajos dizainos. Lieltirgojuma iepakojums atbalsta lielapjoma ražošanu.

Piemērots

• Dzelzceļa un ritošā sastāva elektronikai
• Iegultajām un rūpnieciskajām vadības sistēmām
• Ar baterijām darbināmām vai rezerves barošanas lietojumprogrammām
• Masveida ražošanas PCB mezgliem

Galvenās specifikācijas

• Ražotājs: MEAN WELL
• Modelis / MPN: RDDW10H-05
• Jauda: 10 W
• Ieejas spriegums: 43–160 V līdzstrāvas
• Izeja: ±5 V līdzstrāvas, ±1 A katrā kanālā
• Izolācija: 1,5 kV līdzstrāvas ieeja-izeja
• Korpuss: DIP caururbuma montāža
• Attālinātā vadība: Attālināta ieslēgšana/izslēgšana
• Svars: ~16 g
• Atbilstība: RoHS
• EAN: 4021087048644

Kā lietot

Montējiet DIP caururbuma RDDW10H-05 uz PCB, ievērojot ražotāja ieteikto nospiedumu un pareizu polaritāti ieejas un izejas savienojumiem. Nodrošiniet ieejas spriegumu diapazonā no 43 līdz 160 V līdzstrāvas. Izmantojiet attālinātās ieslēgšanas/izslēgšanas tapu saskaņā ar datu lapu, lai iespējotu vai atspējotu izeju pēc vajadzības. Pārliecinieties, ka izejas ir noslogotas ±1 A robežās, un pārvaldiet siltuma izkliedi atbilstoši lietojumprogrammas videi un PCB izkārtojumam.

Ieteikumi

Lai nodrošinātu uzticamu darbību, projektējiet PCB ar atbilstošu ložņas un klīrensu 1,5 kV izolācijai, iekļaujiet ieejas filtrēšanu un pārsprieguma aizsardzību dzelzceļa videi, un ievērojiet MEAN WELL pielietošanas piezīmes termiskajai pārvaldībai un attālinātās ieslēgšanas/izslēgšanas vadiem. Pārbaudiet izejas pie paredzētajām slodzes apstākļiem un faktiskajā apkārtējās vides temperatūras diapazonā.
