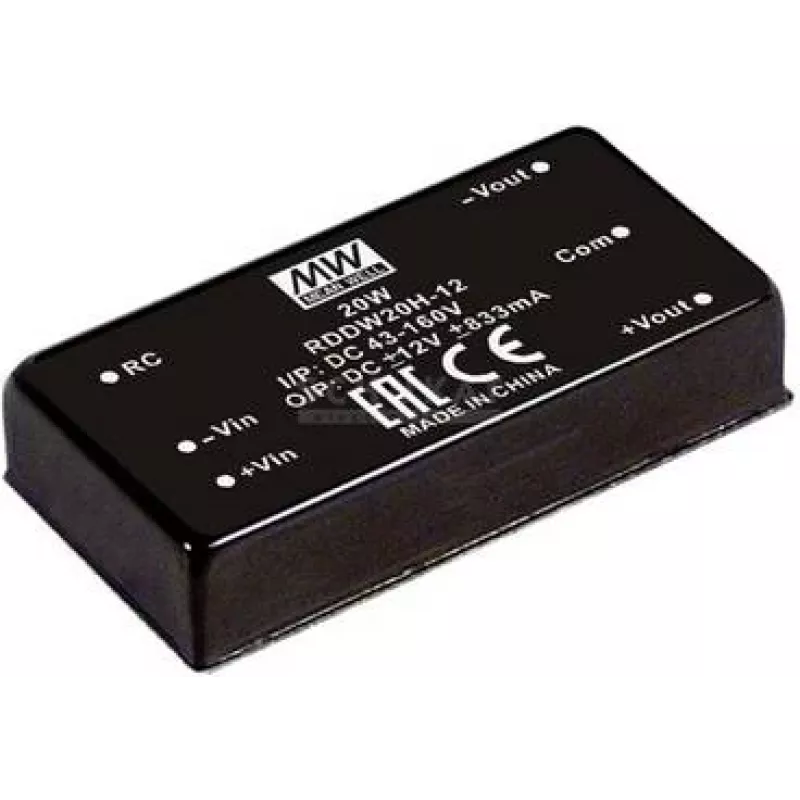

strāvas adapteris MEAN WELL RDDW20G-12, 20 W, ieeja 18–75 V, izeja 12 V, RoHS

MEAN WELL RDDW20G-12 ir līdzstrāvas-līdzstrāvas dzelzceļa divu izeju pārveidotājs, kas konfigurēts, lai nodrošinātu fiksētu ±12 V līdzstrāvas izeju (katra līnija ar ±0,835 A) no plaša 18–75 V līdzstrāvas ieejas diapazona. Modulis nodrošina 1,5 kV līdzstrāvas izolāciju starp ieeju un izeju, tālvadības IESLĒGT/IZSLĒGT funkciju un ir kompaktā DIP caururbuma montāžas korpusā, paredzēts lietojumiem, kur nepieciešams mazs, viegls izolēts pārveidotājs.

Priekšrocības

Pārveidotājam ir plašs ieejas sprieguma diapazons (18–75 V), kas piemērots dažādiem līdzstrāvas avotiem, divas izejas līnijas ±12 V bipolārai barošanai un 1,5 kV līdzstrāvas izolācija starp ieeju un izeju drošībai un trokšņu atdalīšanai. Tā DIP caururbuma montāžas forma vienkāršo montāžu uz iespiedshēmas plates, un tālvadības IESLĒGT/IZSLĒGT funkcija nodrošina sistēmas līmeņa vadību. Ierīce ir RoHS atbilstoša un paredzēta kompaktai uzstādīšanai ar 50,8 mm dziļumu un 35 g svaru.

Piemērots

• Iegultajai elektronikai, kam nepieciešama bipolāra ±12 V barošana
• Rūpnieciskās vadības paneļiem un instrumentiem
• Automobiļu un transporta sistēmām ar 18–75 V līdzstrāvas kopnēm
• Ar saules vai baterijām darbināmām iekārtām, kam nepieciešama izolēta līdzstrāvas-līdzstrāvas pārveidošana

Galvenās specifikācijas

• Ražotājs: MEAN WELL (modelis RDDW20G-12, MPN: RDDW20G-12, EAN: 4021087048576)
• Jauda: 20 W
• Ieejas spriegums: 18–75 V līdzstrāva
• Izeja: ±12 V līdzstrāva, ±0,835 A katrai līnijai
• Izolācija: 1,5 kV līdzstrāva starp ieeju un izeju
• Korpuss: DIP caururbuma montāža
• Īpašības: tālvadības IESLĒGT/IZSLĒGT, RoHS atbilstošs
• Izmēri: dziļums 50,8 mm; svars 35 g

Lietošana

Montējiet DIP caururbuma moduli uz iespiedshēmas plates, ievērojot ražotāja ieteikto izvietojumu, un ievērojiet pareizu polaritāti ieejas un izejas spailēm. Pievienojiet piemērotu 18–75 V līdzstrāvas avotu pie ieejas tapām un pārbaudiet tālvadības IESLĒGT/IZSLĒGT vadu savienojumus, ja nepieciešama tālvadība. Nodrošiniet pareizu sazemējumu un izolācijas attālumus, lai saglabātu norādīto 1,5 kV līdzstrāvas izolāciju. Pārbaudiet izejas spriegumus slodzes apstākļos līdz nominālajai 20 W kopējai jaudai un uzraugiet termiskos apstākļus darbības laikā.

Ieteikumi

Izmantojiet norādītajā ieejas diapazonā (18–75 V līdzstrāva) un nepārsniedziet nominālo izejas strāvu (±0,835 A katrai līnijai). Nodrošiniet atbilstošus plates virsmas ceļu/attālumu un filtra komponentus, kā nepieciešams vadītā un starotā trokšņa slāpēšanai. Dzelzceļa vai transporta instalācijām ievērojiet attiecīgos nozares standartus un MEAN WELL lietošanas norādījumus par montāžu, dzesēšanu un aizsardzību, lai nodrošinātu uzticamu darbību.
