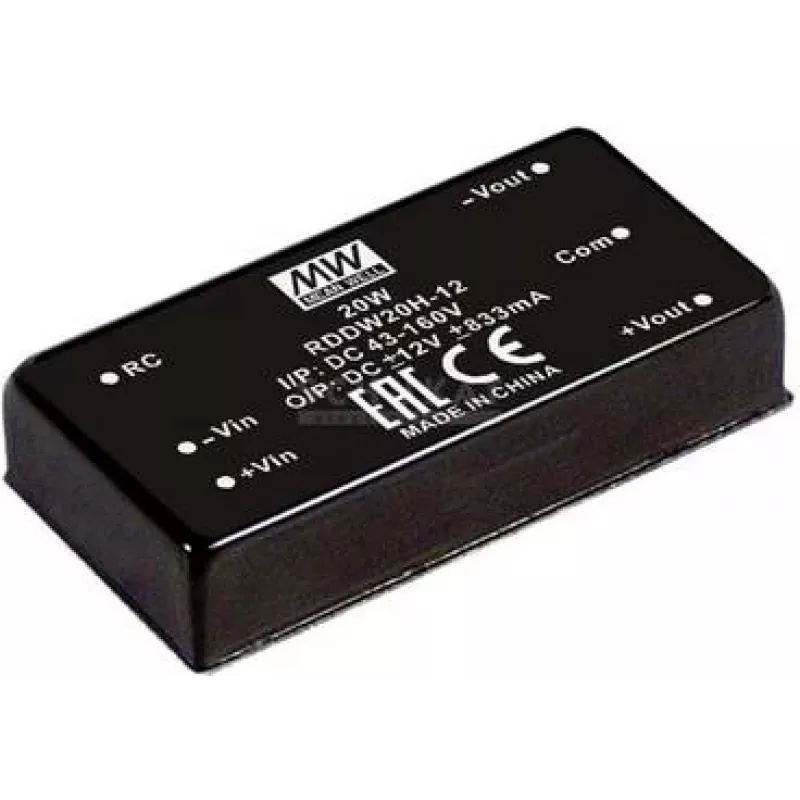

strāvas adapteris MEAN WELL RDDW20H-12, 20 W, ieeja 43–160 V, izeja 12 V, RoHS

MEAN WELL RDDW20H-12 ir kompakts DC-DC dzelzceļa divu izeju pārveidotājs, kas paredzēts prasīgām rūpnieciskām un transportlīdzekļu barošanas sistēmām. Tas pieņem plašu ieejas diapazonu no 43–160 V līdzstrāvas un nodrošina regulētas ±12 V izejas ar kopējo jaudu 20 W, DIP caurumu montāžas korpusā ar tālvadības IESLĒGT/IZSLĒGT funkciju un 3 kVDC ieejas-izejas izolāciju.

Priekšrocības

RDDW20H-12 piedāvā plašu ieejas sprieguma toleranci (43–160 V līdzstrāva) un divas ±12 V izejas, kas nodrošina stabilu zemsprieguma barošanu vadības elektronikai. Tā mazie izmēri (50,8 mm dziļums) un vieglais svars (35 g) atvieglo integrāciju vietas ziņā ierobežotās montāžās. Ierīce nodrošina 3 kVDC izolāciju starp ieeju un izeju, un tai ir tālvadības IESLĒGT/IZSLĒGT funkcija sistēmas kontrolei. RoHS atbilstība nodrošina saderību ar vides un normatīvajām prasībām.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Dzelzceļa un ritošā sastāva elektronika, kam nepieciešama izolēta DC-DC pārveidošana
• Rūpnieciskās vadības sistēmas un automatizācijas iekārtas
• Transportlīdzekļu un mobilās barošanas sistēmas ar plašu līdzstrāvas ieejas diapazonu
• Sensoru, instrumentu un zemsprieguma vadības ķēžu barošana

Galvenās specifikācijas

• Ražotājs: MEAN WELL, modelis RDDW20H-12 (MPN: RDDW20H-12)
• Ieejas spriegums: 43–160 V līdzstrāva
• Izeja: ±12 V līdzstrāva pie ±1,833 A (kopā 20 W)
• Izolācija: 3 kVDC ieeja-izeja
• Korpuss: DIP caurumu montāža
• Funkcijas: Tālvadības IESLĒGT/IZSLĒGT
• Atbilstība: RoHS
• Izmēri / svars: dziļums 50,8 mm, svars 35 g
• Daudzums iepakojumā: 300 gab.

Kā lietot

Uzstādiet RDDW20H-12 piemērotā iespiedshēmas platē, izmantojot DIP caurumu montāžas izvadus, un ievērojiet ražotāja norādījumus par atstarpēm un siltuma pārvaldību. Pievienojiet līdzstrāvas ieeju norādītajā 43–160 V līdzstrāvas diapazonā, pārbaudiet polaritāti un pievienojiet ±12 V izejas slodzei, nodrošinot, ka kopējā izejas jauda nepārsniedz 20 W. Izmantojiet tālvadības IESLĒGT/IZSLĒGT vadību saskaņā ar shēmu izstrādājuma datu lapā, lai iespējotu vai atspējotu izejas no sistēmas kontrollera.

Ieteikumi

Nodrošiniet pareizu plates izkārtojumu un atstarpes, lai saglabātu 3 kVDC izolācijas pakāpi; nodrošiniet atbilstošu dzesēšanu vai gaisa plūsmu, darbojoties tuvu maksimālajai slodzei, un nepārsniedziet ieejas sprieguma diapazonu. Skatiet MEAN WELL RDDW20H-12 datu lapu, lai iegūtu detalizētus elektriskos raksturlielumus, izvadu piešķires un ieteicamās pielietojuma shēmas.
