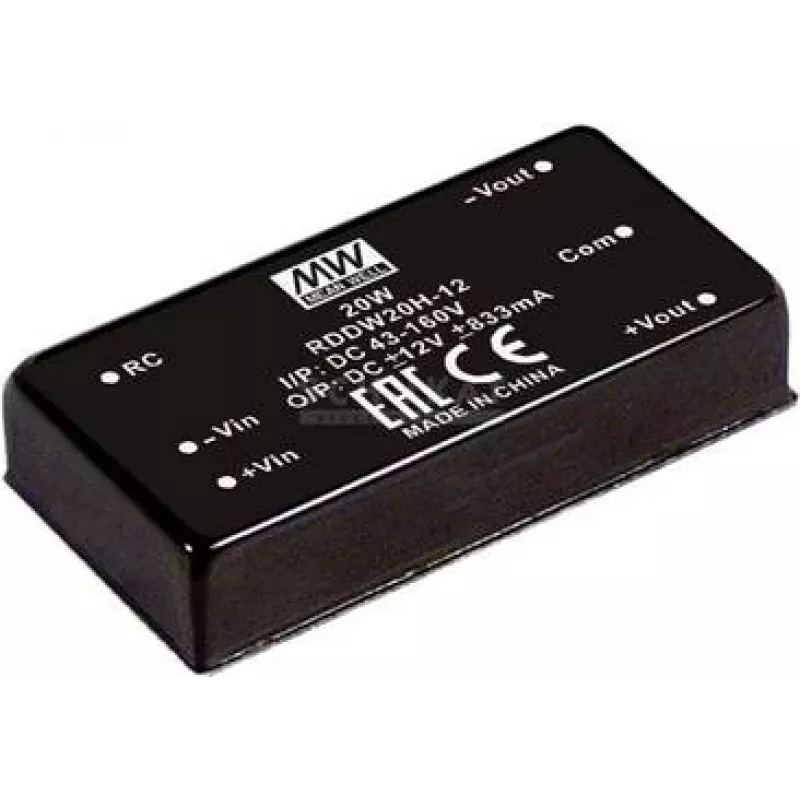

strāvas adapteris Mean Well RDDW20H-15, 20 W, 15 V izeja, ieeja 43–160 V, RoHS

Mean Well RDDW20H-15 ir kompakts līdzstrāvas-līdzstrāvas dzelzceļa divkāršās izejas pārveidotājs, kas pieņem plašu ieejas diapazonu no 43–160 V līdzstrāvas un nodrošina bipolāras izejas ±15 V līdzstrāvas pie ±0,667 A. Ierīce ir paredzēta rūpnieciskiem un iegultiem lietojumiem, kur telpa un svars ir ierobežoti; tai ir 3 kV līdzstrāvas ieejas-izejas izolācija, DIP caurumu montāžas korpuss, tālvadības IESLĒGT/IZSLĒGT vadība un atbilstība RoHS. Tās mazais dziļums (50,8 mm) un vieglais svars (35 g) padara to piemērotu apjoma izvietošanai un statīva vai plates instalācijām.

Priekšrocības

Pārveidotājs piedāvā plašu ieejas sprieguma toleranci, bipolāras regulētas izejas sistēmām, kurām nepieciešami gan pozitīvi, gan negatīvi barošanas sliedes, un augstu galvanisko izolāciju (3 kV līdzstrāvas) starp ieeju un izeju drošībai un trokšņu slāpēšanai. Caurumu montāžas DIP korpuss vienkāršo montāžu uz iespiedshēmas plates rūpnieciskajos kontrolieros, un tālvadības IESLĒGT/IZSLĒGT funkcija nodrošina vieglu sistēmas līmeņa jaudas vadību. Atbilstība RoHS nodrošina saderību ar vides standartiem.

Piemērots

• Dzelzceļa un transporta vadības elektronikai
• Rūpnieciskām iegultajām sistēmām un automatizācijas iekārtām
• Signālu apstrādei un instrumentācijai, kam nepieciešamas ±15 V sliedes
• Vietas ierobežotām iespiedshēmas plates instalācijām un moduļu nomaiņai

Galvenās specifikācijas

• Modelis: Mean Well RDDW20H-15 (MPN: RDDW20H-15)
• Jauda: 20 W
• Ieejas spriegums: 43–160 V līdzstrāvas
• Izeja: ±15 V līdzstrāvas pie ±0,667 A
• Izolācija: 3 kV līdzstrāvas ieeja-izeja
• Korpuss: DIP caurumu montāža
• Tālvadības IESLĒGT/IZSLĒGT: jā
• RoHS: atbilstošs
• Izmēri (dziļums): 50,8 mm; Svars: 35 g
• EAN: 4021087048545

Kā lietot

Montējiet caurumu montāžas DIP pārveidotāju uz iespiedshēmas plates, ievērojot ražotāja ieteikto nospiedumu, un ievērojiet pareizo ieejas polaritāti, pievienojot 43–160 V līdzstrāvas barošanas avotu. Pievienojiet slodzes ķēdes pie ±15 V izejām, nodrošinot, ka kopējā izejas strāva nepārsniedz ±0,667 A katrai sliedei. Izmantojiet tālvadības IESLĒGT/IZSLĒGT kontaktu, lai vadītu jaudas padevi no sistēmas loģiskā signāla saskaņā ar produkta datu lapā norādītajām laika un loģiskā līmeņa prasībām. Saglabājiet atbilstošus ložņu un klīrensa attālumus, integrējot panelī, lai saglabātu 3 kV līdzstrāvas izolācijas novērtējumu.

Ieteikumi

Drošai darbībai ekspluatējiet moduli norādītajās ieejas un izejas robežās, nodrošiniet atbilstošu dzesēšanu vai gaisa plūsmu slēgtās instalācijās un pirms galīgās montāžas konsultējieties ar oficiālo Mean Well datu lapu detalizētām elektroinstalācijas shēmām, kontaktu piešķiršanai un termiskajām atslodzes līknēm.
