strāvas adapteris MEAN WELL RID-125-1224, 125 W, 12 V izeja, 176–264 V ieeja

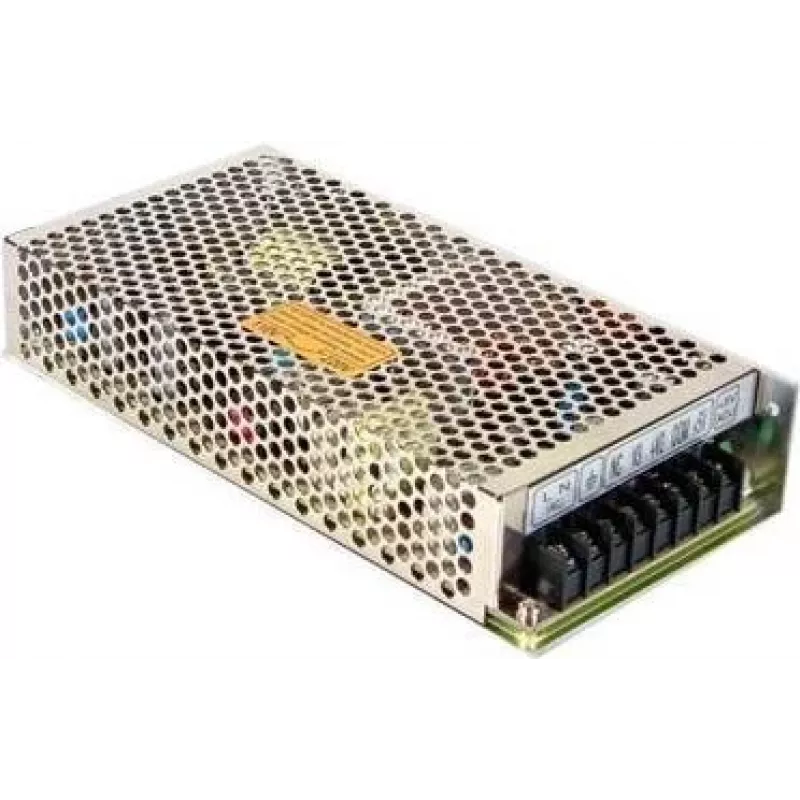

MEAN WELL RID-125-1224 ir slēgta tipa maiņstrāvas-līdzstrāvas barošanas bloks ar divām izejām, kas nodrošina 12 V līdzstrāvu pie 7 A un 24 V līdzstrāvu pie 5 A ar izolētām izejām. Ierīce pieņem plašu maiņstrāvas ieejas diapazonu no 176–264 V un nodrošina kopējo izejas jaudu 125 W kompaktā korpusā (98 × 199 × 38 mm). Konstrukcijā tiek izmantota brīvā gaisa konvekcija dzesēšanai, un tā atbilst RoHS prasībām, tādējādi tā ir piemērota instalācijām, kur ir ierobežota telpa un ventilācija.

Priekšrocības

RID-125-1224 piedāvā divas izolētas izejas vienlaicīgai 12 V un 24 V slodžu barošanai, plašu maiņstrāvas ieejas diapazonu (176–264 V) elastīgai saderībai ar tīklu, kā arī kompaktu formas faktoru telpiski ierobežotām instalācijām. Dzesēšana ar brīvo gaisa konvekciju novērš nepieciešamību pēc ventilatoriem, samazinot kustīgās daļas un apkopes vajadzības. Atbilstība RoHS nodrošina saskaņotību ar vides standartiem.

Piemērots

• 12 V ierīču un piederumu barošanai
• 24 V vadības ķēžu un sensoru apgādei
• Rūpnieciskām vadības iekārtām un automatizācijas paneļiem
• LED apgaismojuma sistēmām un izkārtnēm
• Rezerves barošanas moduļiem un papildbarošanai skapjos

Galvenās specifikācijas

• Modelis: MEAN WELL RID-125-1224 (RID-125-1224)
• Kopējā izejas jauda: 125 W
• Izejas: 12 V līdzstrāva @ 7 A; 24 V līdzstrāva @ 5 A (izolētas)
• Ieejas spriegums: 176–264 V maiņstrāva
• Dzesēšana: brīvā gaisa konvekcija
• Korpusa izmēri: 98 × 199 × 38 mm
• Atbilstība: RoHS
• Iepakojums: tiek pārdots iepakojumos pa 20 vienībām (atbilstoši produkta datiem)

Lietošana

Uzstādiet RID-125-1224 labi vēdināmā vietā ar pietiekamu atstarpi dabiskajai konvekcijai. Pievienojiet maiņstrāvas tīklu norādītajā 176–264 V diapazonā un pievienojiet 12 V un 24 V izejas attiecīgajām slodzēm, ievērojot pareizu polaritāti. Pārliecinieties, ka izejas nepārsniedz nominālās strāvas robežas (7 A pie 12 V, 5 A pie 24 V), un, veicot savienojumus, ievērojiet vietējos elektriskos noteikumus. Nostipriniet ierīci saskaņā ar ražotāja norādījumiem un pirms ieslēgšanas pārbaudiet visus spailes.

Ieteikumi

Lai nodrošinātu drošu darbību, neievietojiet barošanas bloku šauros, slikti vēdināmos korpusos un nepārsniedziet nominālās izejas strāvas. Izmantojiet atbilstošus drošinātājus ieejas un izejas līnijās un pārbaudiet pievienoto ierīču saderību ar 12 V un 24 V izejām. Uzglabājiet un ekspluatējiet ražotāja norādītajos temperatūras un mitruma diapazonos.
