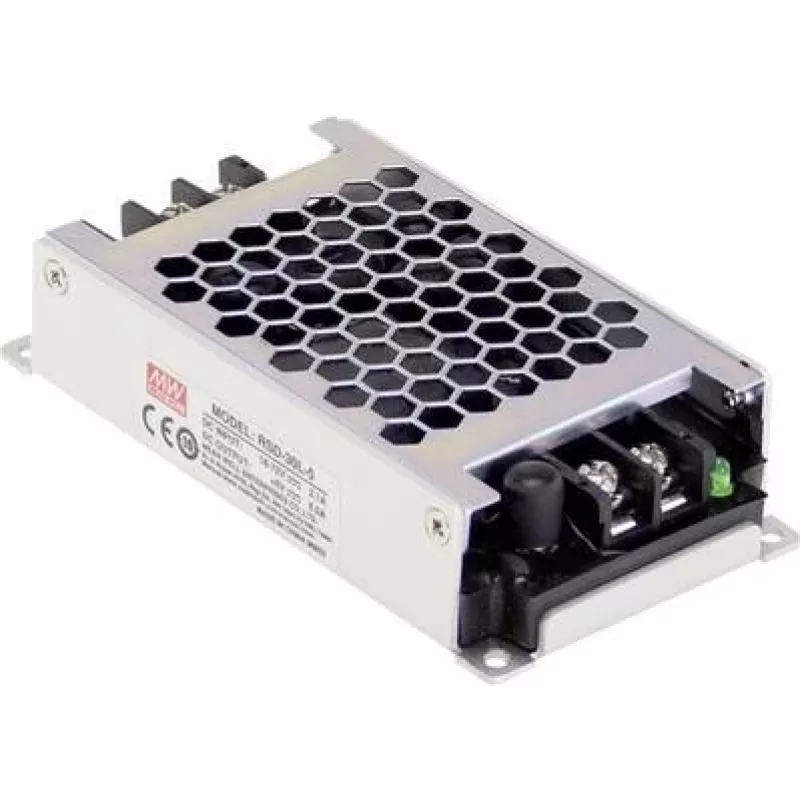

strāvas adapteris Mean Well RSD-30L-5, 30 W, ieeja 18–72 V, izeja 5 V, RoHS, 60×113×25 mm

Mean Well RSD-30L-5 ir kompakts līdzstrāvas-līdzstrāvas pārveidotājs, kas pieņem plaša diapazona ieejas spriegumus no 18 V līdz 72 V un nodrošina regulētu 5 V līdzstrāvas izeju līdz 6 A. Iebūvēts slēgtā metāla korpusā ar izmēriem 60 × 113 × 25 mm, šis 30 W modulis ir paredzēts lietojumiem, kur nepieciešams stabils zemsprieguma barošanas avots no augstāka līdzstrāvas avota. Pārveidotājs atbilst dzelzceļa standartam EN50155, piedāvā 4000 V līdzstrāvas izolāciju starp ieeju un izeju, un ir RoHS atbilstīgs, padarot to piemērotu prasīgām iegultām un transporta līmeņa barošanas sistēmām.

Priekšrocības

Ierīce nodrošina stabilu 5 V izeju ar līdz 6 A slodzes spēju, darbojoties plašā 18–72 V ieejas diapazonā, samazinot nepieciešamību pēc vairākiem barošanas avota variantiem. Izturīga I/O izolācija (4000 V līdzstrāva) uzlabo drošību un samazina traucējumu risku starp augstsprieguma kopnēm un jutīgām elektronikas ierīcēm. Atbilstība EN50155 un RoHS padara ierīci piemērotu dzelzceļa un citām transporta vidēm, kur piemērojami regulatīvie un vides ierobežojumi. Slēgtais metāla korpuss palīdz siltuma izkliedēšanā un mehāniskajā aizsardzībā rūpnieciskos apstākļos.

Piemērots

• Iegultās sistēmas un vienplates datori, kam nepieciešams uzticams 5 V barošanas avots
• Rūpnieciskie vadības paneļi un automatizācijas iekārtas
• Mobilās un transportlīdzekļu barošanas sistēmas, ieskaitot dzelzceļa un sabiedriskā transporta elektroniku
• Ar baterijām vai saules baterijām darbināmas sistēmas ar mainīgu līdzstrāvas ieejas spriegumu

Galvenās specifikācijas

• Izejas jauda: 30 W
• Ieejas sprieguma diapazons: 18–72 V līdzstrāva
• Izejas spriegums: regulēta 5 V līdzstrāva
• Maksimālā izejas strāva: 6 A
• Izolācijas spriegums (ieeja-izeja): 4000 V līdzstrāva
• Atbilstība: dzelzceļa standarts EN50155
• RoHS atbilstība
• Slēgta metāla korpusa izmēri: 60 × 113 × 25 mm

Lietošana

Pievienojiet pārveidotāja ieeju atbilstošam līdzstrāvas avotam norādītajā 18–72 V diapazonā, ievērojot pareizu polaritāti un izmantojot piemērotus vadus un drošinātājus paredzamajai strāvai. Uzstādiet slēgto ierīci uz līdzenas, siltumvadošas virsmas vai šasijas, lai palīdzētu siltuma izkliedēšanai, nodrošinot pietiekamu ventilāciju un attālumu no siltumjutīgām sastāvdaļām. Pievienojiet 5 V izeju slodzei, pārbaudot, ka kopējais strāvas patēriņš nepārsniedz 6 A. Ievērojiet standarta drošības procedūras uzstādīšanas laikā un pārbaudiet izejas spriegumu zem slodzes pirms jutīgu ķēžu pievienošanas.

Ieteikumi

Izmantojiet ieteikto ieejas aizsardzību, piemēram, lēndedzes drošinātājus vai automātslēdžus, kas izmērīti atbilstoši ieejas strāvai, un pievienojiet augšupēju pārejas procesu slāpēšanu, ja ierīce tiek uzstādīta elektriski trokšņainā vai automobiļu vidē. Optimālai ilgtermiņa uzticamībai uzturiet apkārtējās vides temperatūru ražotāja norādītajā diapazonā un ņemiet vērā jaudas samazinājumu pie paaugstinātām temperatūrām. Lietojot dzelzceļa lietojumos, ievērojiet attiecīgos uzstādīšanas standartus, lai saglabātu EN50155 atbilstību.
