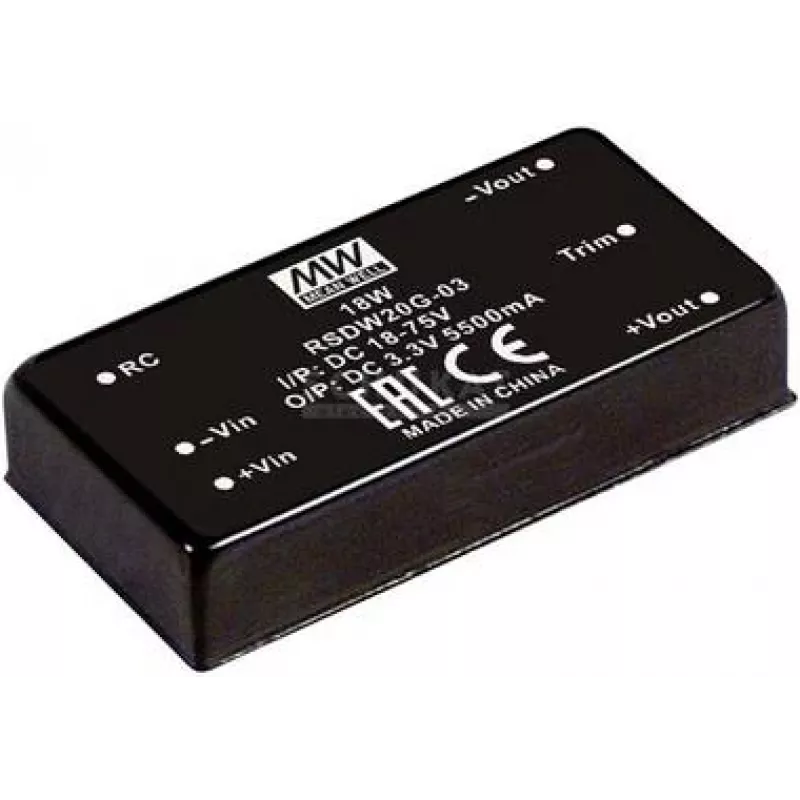

strāvas adapteris Mean Well RSDW20G-03 — 20 W, Ieeja 18–75 V, Izeja 3 V, RoHS

Mean Well RSDW20G-03 ir kompakts līdzstrāvas-līdzstrāvas dzelzceļa vienas izejas pārveidotājs, kas izstrādāts iegultām un rūpnieciskām lietojumprogrammām. Tas pieņem plašu ieejas diapazonu no 18–75 V līdzstrāvas un nodrošina regulētu 3,3 V līdzstrāvas izeju ar strāvu līdz 5,5 A. Modulim ir 1,5 kV līdzstrāvas ieejas-izejas izolācija, DIP caurumoņu montāžas korpuss, kas piemērots montāžai uz iespiedplates, un tālvadības ieslēgšanas/izslēgšanas vadība. Ierīce atbilst RoHS prasībām un ir paredzēta projektiem, kuriem nepieciešams mazs, viegls 20 W līdzstrāvas barošanas pārveidotājs.

Priekšrocības

Pārveidotājs nodrošina stabilu 3,3 V izeju ar strāvu līdz 5,5 A kompaktā 50,8 mm dziļumā, 35 g smagā korpusā, ļaujot veidot konstrukcijas ar ierobežotu vietu un svaru. Plašais 18–75 V līdzstrāvas ieejas diapazons nodrošina savietojamību ar dažādiem līdzstrāvas barošanas avotiem, ko izmanto dzelzceļa un rūpnieciskajā vidē. 1,5 kV līdzstrāvas izolācija uzlabo drošību starp ieejas un izejas ķēdēm, un DIP caurumoņu montāžas formas faktors vienkāršo montāžu uz iespiedplates un mehānisko stiprinājumu. Tālvadības ieslēgšana/izslēgšana pievieno vadības elastību sistēmas integrācijai.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Iegultā dzelzceļa elektronika un borta barošanas avoti
• Rūpnieciskās vadības sistēmas un automatizācijas moduļi
• Ar baterijām darbināmas sistēmas un plaša sprieguma līdzstrāvas kopnes
• Uz iespiedplates montētas barošanas līnijas kompaktos mezglos

Galvenās specifikācijas

• Zīmols: Mean Well (RSDW20G-03)
• Izeja: 3,3 V līdzstrāvas, līdz 5,5 A (20 W)
• Ieejas sprieguma diapazons: 18–75 V līdzstrāvas
• Izolācija: 1,5 kV līdzstrāvas ieeja-izeja
• Korpuss: DIP caurumoņu montāža
• Dziļums: 50,8 mm; Svars: 35 g
• Vadība: Tālvadības ieslēgšana/izslēgšana
• Atbilstība: RoHS

Kā lietot

Droši uzmontējiet DIP caurumoņu montāžas moduli uz iespiedplates, ievērojot ražotāja spraudņu izvietojumu un ieteicamo nospiedumu. Pievadiet līdzstrāvas ieejas spriegumu diapazonā no 18–75 V līdzstrāvas ieejas spailēm un pievienojiet slodzi 3,3 V izejai. Izmantojiet tālvadības ieslēgšanas/izslēgšanas kontaktu, lai iespējotu vai atspējotu izeju saskaņā ar izstrādājuma loģiskā līmeņa specifikāciju. Nodrošiniet atbilstošu siltuma pārvaldību un atstarpi ap moduli, lai uzturētu uzticamu darbību pie nominālās slodzes.

Ieteikumi

Lai nodrošinātu uzticamu darbību, darbiniet pārveidotāju norādītajā ieejas diapazonā un izvairieties no ilgstošas darbības pie maksimālās slodzes bez atbilstošas dzesēšanas. Pārbaudiet izolācijas prasības savā sistēmā un ievērojiet Mean Well iespiedplates izkārtojuma vadlīnijas, lai samazinātu trokšņus un nodrošinātu stabilu izeju mainīgos ieejas apstākļos.
