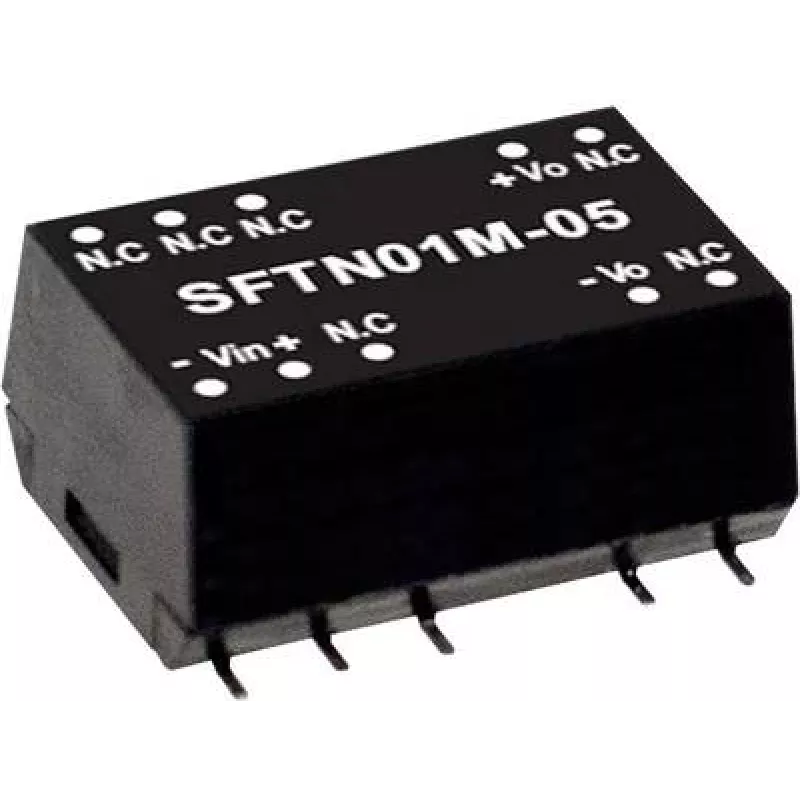

Strāvas adapteris MEAN WELL SFTN01M-05 1 W 5 V Ieeja 10.8-13.2 V

MEAN WELL SFTN01M-05 ir kompakts PCB montāžas līdzstrāvas-līdzstrāvas pārveidotājs, kas paredzēts, lai nodrošinātu regulētu 5 V izeju no 10,8–13,2 V ieejas. Nodrošinot līdz 0,2 A (1 W) SMD korpusā ar dziļumu 15,2 mm, tas ir paredzēts instalācijām ar ierobežotu vietu un mazu elektronisku ierīču barošanai, kurām nepieciešams stabils 5 V barošanas avots. Modulis atbilst RoHS prasībām.

Priekšrocības

SFTN01M-05 piedāvā šauru ieejas diapazonu, kas piemērots ar akumulatoru vai transportlīdzekli saistītām 12 V sistēmām, kompaktu SMD PCB montāžu vietu taupošiem dizainiem un īssavienojuma aizsardzību, kas reaģē aptuveni vienas sekundes laikā. Tā regulētā izeja un RoHS atbilstība padara to piemērotu lietojumiem, kur nepieciešami drošības un vides standarti.

Piemērots

• Mazu 5 V elektronikas ierīču barošanai no 12 V avotiem
• PCB montējamiem moduļiem korpusos ar ierobežotu vietu
• Ar akumulatoru vai transportlīdzekli darbināmām vadības shēmām

Galvenās specifikācijas

• Ieejas spriegums: 10,8–13,2 V līdzstrāva
• Izejas spriegums: 5 V līdzstrāva
• Izejas strāva / jauda: 0,2 A / 1 W
• Aizsardzība: īssavienojuma aizsardzība (~1 sekundes reakcija)
• Korpuss: SMD, PCB montāža
• Dziļums: 15,2 mm
• Standarti: atbilst RoHS
• Zīmols / MPN / EAN: mean well / SFTN01M-05 / 4021087041676

Lietošana

Montējiet SFTN01M-05 uz PCB saskaņā ar ražotāja ieteikto nospiedumu un lodēšanas vadlīnijām SMD komponentiem. Pievadiet līdzstrāvas ieeju norādītajā 10,8–13,2 V diapazonā un pārbaudiet 5 V izeju pie paredzamās slodzes (līdz 0,2 A). Ievērojiet pareizu polaritāti ieejas un izejas savienojumos un ņemiet vērā termiskos apstākļus uz PCB, lai nodrošinātu uzticamu darbību.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, pārliecinieties, ka ieejas avots paliek noteiktajā sprieguma logā, un nodrošiniet pietiekamu vara laukumu vai termiskās pārejas, ja PCB izkārtojumā koncentrējas siltums. Izmantojiet moduli mazjaudas 5 V slodzēm un izvairieties no nepārtrauktas darbības tuvu maksimālajai nominālajai strāvai, nepārbaudot temperatūras paaugstināšanos galīgajā montāžā.
