strāvas adapteris mean well SFTN02M-15 — 2 W, ieeja 10.8–13.2 V, izeja 15 V, RoHS, dziļums 15.2 mm

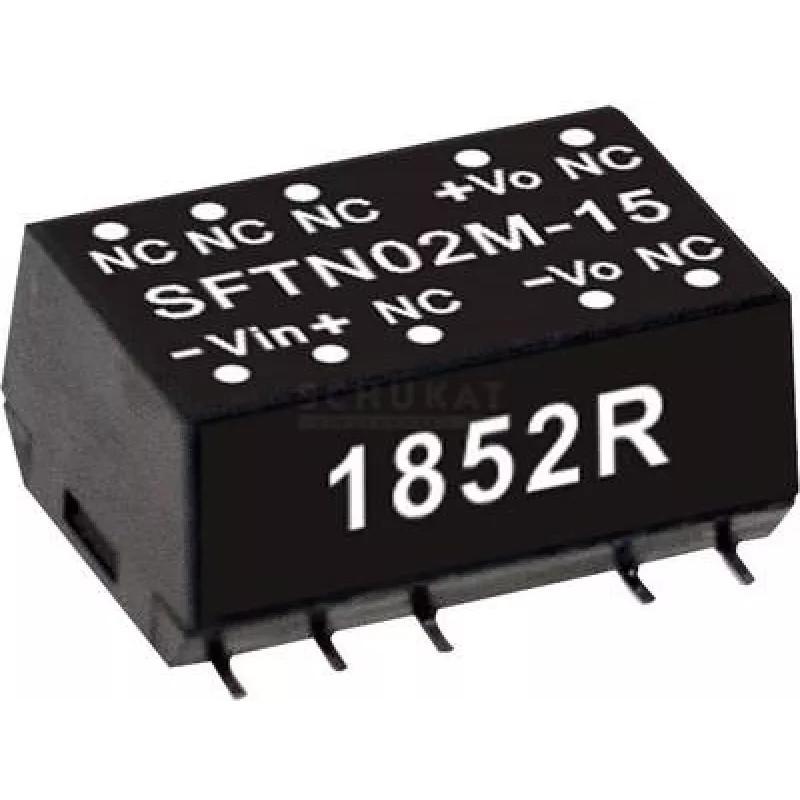

MEAN WELL SFTN02M-15 ir kompakts līdzstrāvas-līdzstrāvas pārveidotājs, kas paredzēts montāžai uz iespiedshēmas plates. Tas pieņem nominālo ieejas diapazonu 10.8–13.2 V līdzstrāva un nodrošina regulētu vienu izeju 15 V līdzstrāva ar līdz 0.133 A (2 W). Modulis ir SMD korpusā ar mazu dziļumu 15.2 mm un atbilst RoHS, tādējādi tas ir piemērots vietas ziņā ierobežotiem elektroniskiem un iegultiem lietojumiem.

Priekšrocības

SFTN02M-15 piedāvā mazu nospiedumu un zemu profilu, pateicoties tā SMD korpusam un 15.2 mm dziļumam, kas ļauj integrēt kompaktos mezglos. Tas nodrošina regulētu 15 V izeju no 10.8–13.2 V ieejas, atbalsta īssavienojuma aizsardzību ar aptuveni 0.5 sekunžu reakciju un atbilst RoHS prasībām. Tā 2 W jaudas reitings ir piemērots mazjaudas rūpnieciskās vadības shēmām un mazām elektroniskām sistēmām.

Piemērots

• Iegultām sistēmām un vienplates datoriem, kuriem nepieciešama 15 V kopne
• Mazām elektroniskām ierīcēm un sensoru moduļiem
• Rūpnieciskās vadības shēmām un mazjaudas automatizācijas moduļiem

Galvenās specifikācijas

• Zīmols: mean well
• Modelis (MPN): SFTN02M-15
• Ieejas spriegums: 10.8–13.2 V līdzstrāva
• Izejas spriegums: 15 V līdzstrāva
• Izejas strāva: 0.133 A (maksimālā)
• Izejas jauda: 2 W
• Aizsardzība: īssavienojuma aizsardzība (~0.5 sekundes)
• Korpuss: SMD, montāža uz iespiedshēmas plates
• Dziļums: 15.2 mm
• Atbilstība: RoHS
• Daudzums iepakojumā: 3840 gab.
• EAN: 4021087052023

Kā lietot

Montējiet SFTN02M-15 uz iespiedshēmas plates saskaņā ar ražotāja SMD nospieduma un lodēšanas norādījumiem. Pievienojiet ieeju stabilam 10.8–13.2 V līdzstrāvas avotam ar pareizu polaritāti. Novadiet 15 V izeju uz mērķa shēmām, nodrošinot, ka slodze nepārsniedz 0.133 A. Ievērojiet pareizu iespiedshēmas plates izkārtojuma praksi siltuma izkliedei un atsaistei. Ja rodas īssavienojums, modulis īsteno īssavienojuma aizsardzības mehānismu, kas parasti reaģē 0.5 sekunžu laikā; novērsiet kļūdu un pārbaudiet slodzi pirms atkārtotas strāvas pieslēgšanas.

Ieteikumi

Izmantojiet SFTN02M-15 lietojumos, kur ir ierobežota vieta un jaudas prasības nepārsniedz 2 W. Nodrošiniet atbilstošu dzesēšanu plates līmenī un ievērojiet MEAN WELL nospieduma un lodēšanas ieteikumus. Pirms pieslēgšanas pārbaudiet ieejas sprieguma diapazonu un polaritāti, kā arī izvairieties no nepārtrauktas darbības pie maksimālās nominālās strāvas, lai pagarinātu kalpošanas laiku.
