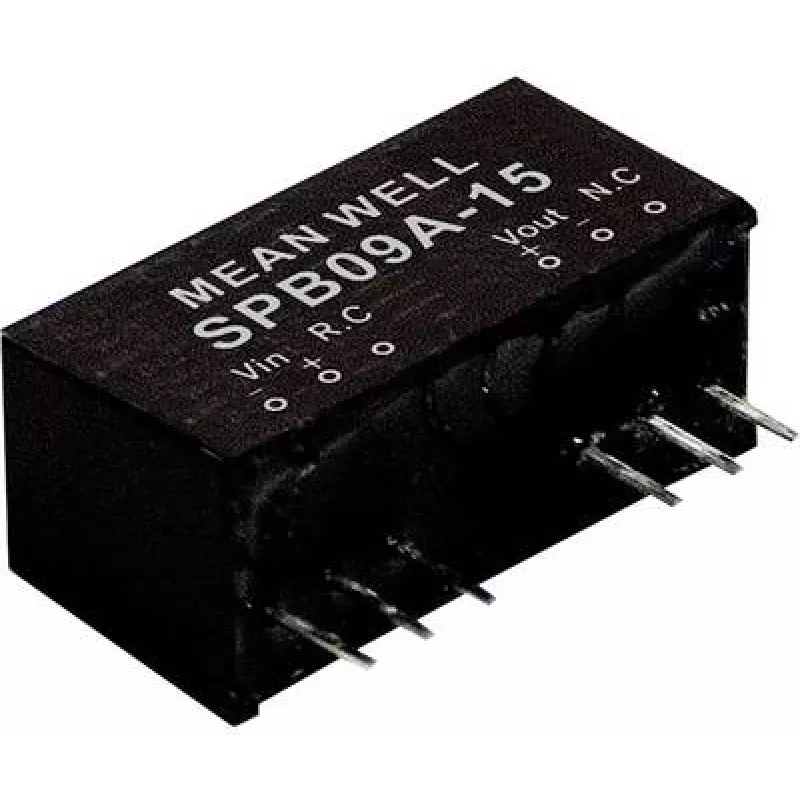

strāvas adapteris mean well SPB09A-15, 9 W, 15 V, 0.6 A, RoHS

mean well SPB09A-15 ir kompakts līdzstrāvas-līdzstrāvas regulēts pārveidotājs SIP caurummontāžas korpusā, kas nodrošina vienu 15 V izeju ar strāvu līdz 0.6 A no plaša 9–18 V līdzstrāvas ieejas diapazona. Paredzēts montāžai uz iespiedshēmas plates, modulis ietver tālvadības IESLĒGT/IZSLĒGT funkciju un atbilst RoHS prasībām. Tā mazie izmēri (24 mm dziļums) un mazais svars (apm. 5 g) padara to piemērotu vietas ierobežotiem un viegliem lietojumiem, un tas tiek piegādāts vairumā iepakojumos OEM un masveida ražošanas montāžai.

Priekšrocības

SPB09A-15 nodrošina regulētu 15 V izeju ar kompaktu SIP nospiedumu, lai viegli integrētu iespiedshēmas platē. Tas atbalsta plašu ieejas diapazonu (9–18 V līdzstrāva) un ietver tālvadības IESLĒGT/IZSLĒGT vadību sistēmas līmeņa jaudas pārvaldībai. Tā caurummontāža un zemais profils nodrošina uzticamu mehānisku uzstādīšanu ražošanas vidēs, un RoHS atbilstība atbilst vides prasībām mūsdienu elektronikas ražošanā.

Piemērots

• Iegultās sistēmas un vadības plates, kam nepieciešama 15 V barošana
• OEM produkti un masveida ražošanas iespiedshēmas plates montāžas
• Vietas ierobežotas vai vieglas pārnēsājamas ierīces
• Lietojumi, kam nepieciešama tālvadības IESLĒGT/IZSLĒGT jaudas vadība

Galvenās specifikācijas

• Ražotājs: mean well
• Modelis / MPN: SPB09A-15
• Ieejas spriegums: 9–18 V līdzstrāva
• Izeja: 15 V līdzstrāva, 0.6 A (viena)
• Jauda: 9 W
• Korpuss: SIP caurummontāža
• Dziļums: 24 mm
• Svars: apm. 5 g
• Īpašības: Regulēts līdzstrāvas-līdzstrāvas pārveidotājs, tālvadības IESLĒGT/IZSLĒGT, RoHS atbilstošs

Kā lietot

Uzstādiet SPB09A-15 uz iespiedshēmas plates, izmantojot SIP caurummontāžas kontaktus, un nodrošiniet pareizu lodēšanu mehāniskai un elektriskai savienošanai. Pievadiet līdzstrāvas ieeju no 9 līdz 18 V uz ieejas kontaktiem un ievērojiet pareizo polaritāti. Izmantojiet tālvadības IESLĒGT/IZSLĒGT kontaktu saskaņā ar ražotāja vadības loģiku, lai pēc vajadzības iespējotu vai atspējotu izeju. Pārbaudiet izejas spriegumu pie sagaidāmās slodzes apstākļiem un nodrošiniet pietiekamu attālumu uz plates ventilācijai un siltuma izkliedēšanai.

Ieteikumi

Uzticamai darbībai nodrošiniet pareizu ieejas filtrēšanu un atsaisti tuvu pārveidotājam, ievērojiet ražotāja ieteikto iespiedshēmas plates izkārtojumu zemēšanai un izvairieties no moduļa nepārtrauktas darbināšanas ar tā maksimālo nominālo strāvu, nepārbaudot temperatūras paaugstināšanos. Lietojiet vidēs noteiktajos temperatūras un mitruma diapazonos un ievērojiet ESD piesardzības pasākumus apstrādes un montāžas laikā.
