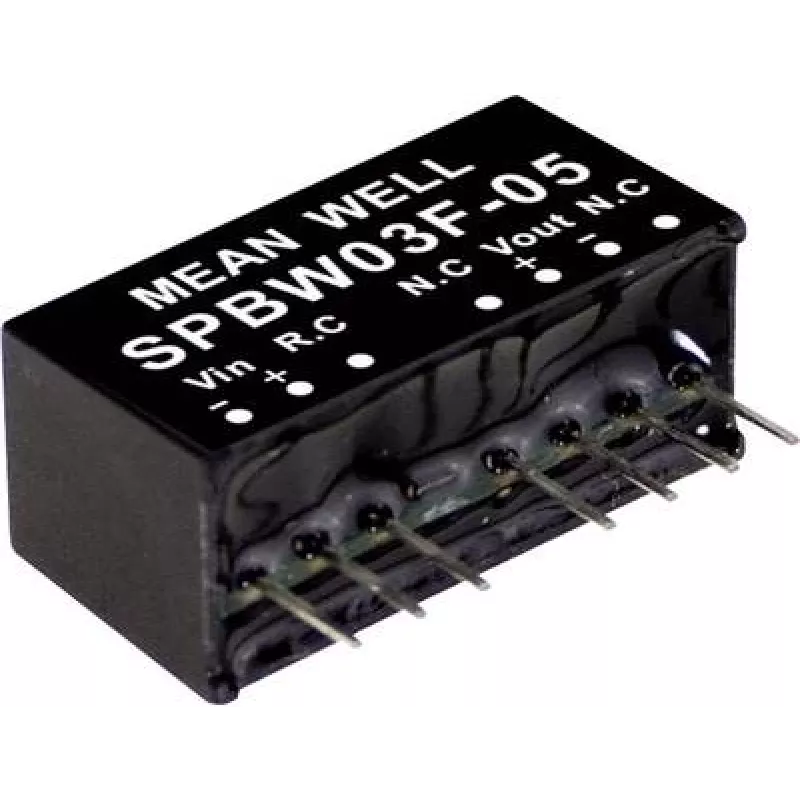

strāvas adapteris MEAN WELL SPBW03F-05 — 3 W, 5 V, 0.6 A

MEAN WELL SPBW03F-05 ir kompakts līdzstrāvas-līdzstrāvas pārveidotājs, kas paredzēts montāžai uz iespiedshēmas plates un nodrošina regulētu 5 V izeju ar strāvu līdz 0.6 A no plaša 9–36 V līdzstrāvas ieejas diapazona. Ievietots SIP caurumu montāžas korpusā, šis 3 W strāvas adapteris nodrošina stabilu zemsprieguma barošanu mazjaudas elektronikai un iegultajām sistēmām, vienlaikus atbilstot RoHS vides standartiem.

Priekšrocības

Pārveidotāja nelielais izmērs un SIP caurumu montāžas formas faktors vienkāršo integrāciju iespiedshēmas platēs un ierobežotos korpusos. Plašais ieejas diapazons ļauj darboties no dažādiem barošanas avotiem, un regulētā 5 V izeja uztur stabilu spriegumu jutīgiem sensoriem un maziem kontrolieriem. Zema jaudas izkliede un 3 W nomināls padara ierīci piemērotu palīgmoduļiem un ar baterijām rezervētām sistēmām, kur svarīga efektivitāte un minimāla siltuma slodze.

Piemērots

• Sensoru un sensoru mezglu barošanai iegultajās lietojumprogrammās
• Mazu mikrokontrolleru plašu un loģisko moduļu barošanai
• Palīgbarošanai sakaru vai uzraudzības moduļiem
• Rūpnieciskām vai autobūves sistēmām, kas darbojas no 9–36 V līdzstrāvas maģistrālēm
• Uz iespiedshēmas plates montējamām konstrukcijām, kurām nepieciešams kompakts SIP caurumu montāžas regulators

Galvenās specifikācijas

• Izejas spriegums: 5 V līdzstrāva
• Maksimālā izejas strāva: 0.6 A
• Izejas jauda: 3 W
• Ieejas sprieguma diapazons: 9–36 V līdzstrāva
• Pārveidošanas tips: izolēts līdzstrāvas-līdzstrāvas pārveidotājs montāžai uz iespiedshēmas plates
• Korpuss: SIP caurumu montāža
• Atbilstība: RoHS

Kā lietot

Uzstādiet SIP caurumu montāžas pārveidotāju uz iespiedshēmas plates tam paredzētajā vietā, nodrošinot pareizu orientāciju un drošus lodējuma savienojumus. Pievienojiet ieejas spailes līdzstrāvas avotam 9–36 V diapazonā un novadiet regulēto 5 V izeju uz mērķa shēmu, ievērojot pareizu polaritāti. Nodrošiniet pietiekamu atstarpi siltuma izkliedēšanai un ievērojiet standarta iespiedshēmas plates zemējuma un atsaistes praksi, lai mazinātu troksni. Pirms galīgās izmantošanas pārbaudiet izejas spriegumu gaidāmās slodzes apstākļos.

Ieteikumi

Lai nodrošinātu drošu darbību, izvairieties no pārveidotāja pakļaušanas ieejas spriegumam ārpus norādītā 9–36 V diapazona un nodrošiniet, ka izejas slodze nepārsniedz 0.6 A. Nodrošiniet pietiekamu vara laukumu vai termiskās caurlaides korpusa tuvumā siltuma izkliedēšanai nepārtrauktas slodzes lietojumos. Izmantojiet ieejas un izejas atsaistes kondensatorus tuvu kontaktiem, lai uzlabotu pārejas reakciju un samazinātu troksni jutīgās shēmās.
