Strāvas adapteris/pārveidotājs MEAN WELL DKMW20F-12, 20 W, 12 V, 0,83 A, RoHS

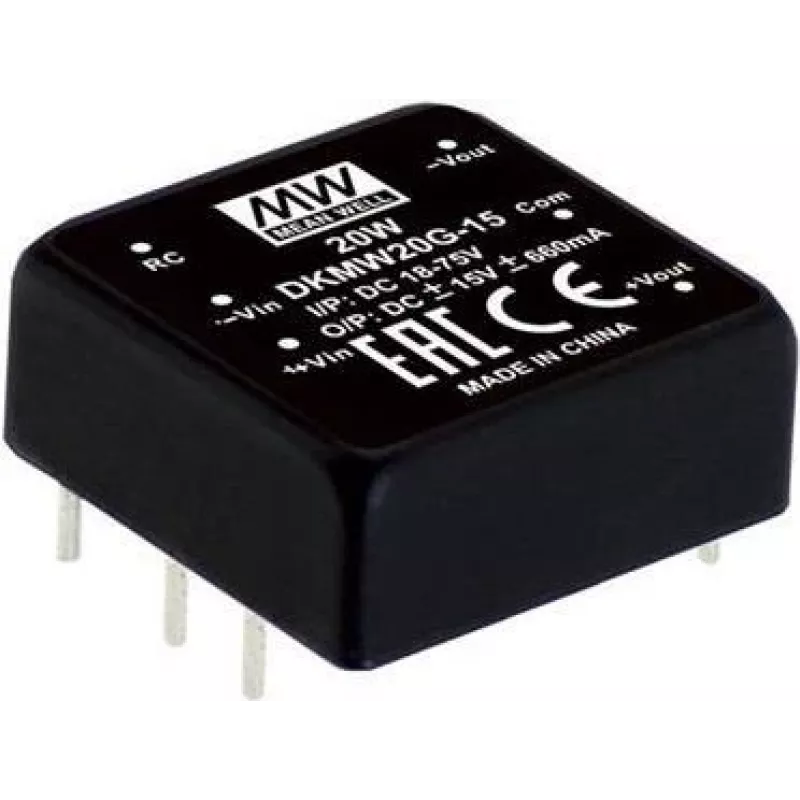

MEAN WELL DKMW20F-12 ir kompakts uz PCB montējams līdzstrāvas pārveidotājs, kas paredzēts, lai nodrošinātu mazjaudas divkāršu ±12 V izeju no plaša ieejas diapazona. Modulis pieņem 9–36 V līdzstrāvas ieeju un nodrošina divkāršas izejas ±12 V pie ±0,83 A katrā, ar kopējo jaudu 20 W. Tā 1" x 1" DIP caururbumu montāžas korpuss un 18 g svars padara to piemērotu iegultām sistēmām un vietas ierobežotām konstrukcijām, kurām nepieciešama uzticama izolēta vai neizolēta 12 V līnija. Modulis ietver attālinātu ieslēgšanas/izslēgšanas vadību un ir ražots atbilstoši RoHS vides prasībām.

Priekšrocības

Pārveidotāja īpaši kompaktais 1" x 1" izmērs un DIP caururbumu formāts nodrošina vieglu PCB montāžu un augsta blīvuma montāžu. Plašais 9–36 V līdzstrāvas ieejas diapazons atbalsta darbību no dažādiem barošanas avotiem, tostarp akumulatoru un transportlīdzekļu sistēmām. Divkāršās ±12 V izejas nodrošina simetriskas līnijas analogām un jauktu signālu lietojumprogrammām, vienlaikus saglabājot zemu enerģijas patēriņu un svaru. Attālinātā ieslēgšanas/izslēgšanas funkcionalitāte ļauj veikt sistēmas līmeņa vadību bez papildu ārējām shēmām.

Piemērots

• Iegultām elektronikas un mikrokontrolleru sistēmām, kurām nepieciešamas ±12 V līnijas
• Mazām līdzstrāvas darbināmām ierīcēm un instrumentiem
• Liela apjoma instalācijām un kompaktiem jaudas sadales paneļiem
• Ar akumulatoru vai transportlīdzekli darbināmām iekārtām ar mainīgu ieejas spriegumu
• PCB konstrukcijām, kur nepieciešama caururbumu montāža un termiskā pārvaldība

Galvenās specifikācijas

• Ieejas sprieguma diapazons: 9–36 V līdzstrāva
• Izejas: divkāršas ±12 V līdzstrāva
• Izejas strāva: ±0,83 A katrai līnijai
• Kopējā jauda: 20 W
• Korpuss: DIP caururbumu, 1" x 1" nospiedums
• Montāžas veids: PCB montāža
• Vadība: attālināta ieslēgšanas/izslēgšanas funkcija
• Svars: 18 g
• Atbilstība: RoHS

Kā lietot

Uzstādiet moduli uz PCB, izmantojot DIP caururbumu kontaktus, un nodrošiniet pareizu lodēšanu mehāniskai un termiskai stabilitātei. Pievienojiet līdzstrāvas avotu 9–36 V līdzstrāvas diapazonā pie ieejas spailēm, ievērojot polaritāti. Izmantojiet attālinātās ieslēgšanas/izslēgšanas kontaktu, lai iespējotu vai atspējotu izejas no sistēmas loģikas, ievērojot ražotāja ieteiktos vadības līmeņus. Nodrošiniet pietiekamu vara pārklājumu un apsveriet termisko atvieglojumu vai gaisa plūsmu, ja darbojas tuvu maksimālajai slodzei, lai saglabātu nominālo veiktspēju.

Ieteikumi

Stabilai darbībai nodrošiniet ieejas atsaistes un ieteicamo izkārtojuma praksi pārveidotāja kontaktu tuvumā, nodrošiniet īsus un platus celiņus strāvas ceļiem un izvairieties no jutīgu analogo shēmu novietošanas tieši blakus modulim. Pārbaudiet siltuma izkliedi un samaziniet izejas strāvu, ja apkārtējā temperatūra vai korpusa ierobežojumi samazina dzesēšanas efektivitāti.
