Strāvas adapteris/pārveidotājs mean well DPB09B-15 — 9 W jauda, 15 V izejas spriegums, 18–36 V ieeja

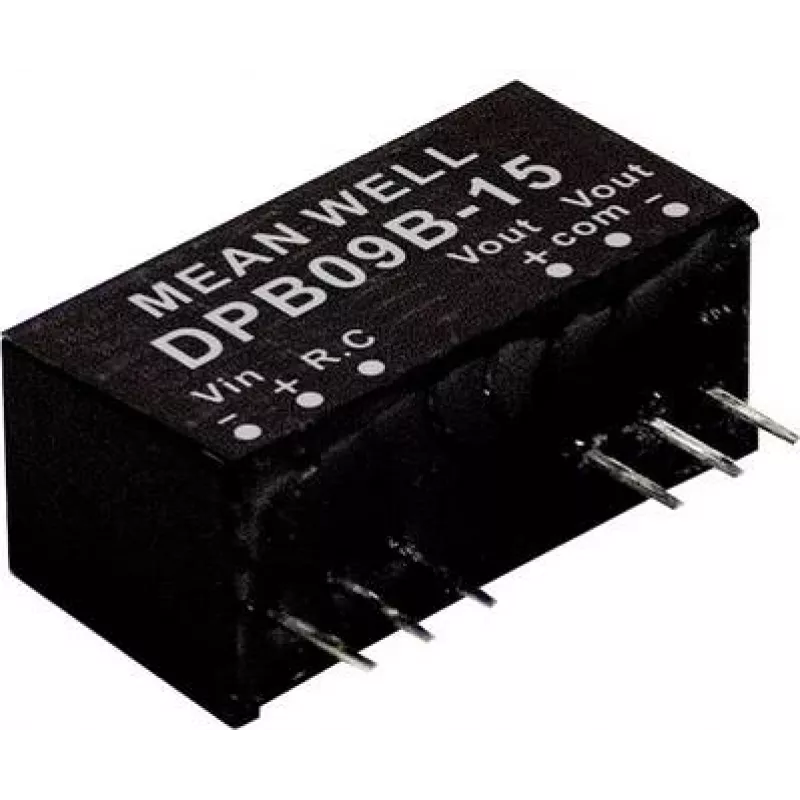

MEAN WELL DPB09B-15 ir kompakts līdzstrāvas-līdzstrāvas regulēts pārveidotājs SIP caurumu montāžas korpusā, paredzēts PCB montāžai sistēmās ar 18–36 V līdzstrāvas ieeju. Modulis nodrošina dubultās izejas ±15 V pie ±0,3 A un ietver attālinātas ieslēgšanas/izslēgšanas vadību. Tas atbilst RoHS prasībām un ir paredzēts vietas ierobežojumu instalācijām, kur nepieciešama maza, uzticama izolēta pārveidošana.

Priekšrocības

DPB09B-15 piedāvā regulētu dubulto ±15 V izeju ar pilnu ieejas diapazona pielaidi (18–36 V), zemu profilu ar 24 mm dziļumu un vieglu konstrukciju (5 g), kas piemērota blīviem PCB izkārtojumiem. Tā SIP caurumu montāžas formāts vienkāršo montāžu un mehānisko stabilitāti, un attālinātās ieslēgšanas/izslēgšanas funkcija nodrošina sistēmas līmeņa jaudas vadību. Modulis atbilst RoHS prasībām un tiek piegādāts vairumā apjoma montāžai.

Piemērots

• Iegultajai elektronikai un mikrokontrolleru sistēmām
• Vadības paneļiem un instrumentācijai
• Rūpnieciskām ierīcēm, kurām nepieciešamas izolētas dubultās ±15 V līnijas
• Vietas ierobežojumu PCB konstrukcijām un blīviem mezgliem

Galvenās specifikācijas

• Ražotājs: mean well (MPN DPB09B-15)
• Izejas jauda: 9 W
• Izejas spriegums: ±15 V pie ±0,3 A (dubultā izeja)
• Ieejas sprieguma diapazons: 18–36 V līdzstrāva
• Korpuss: SIP caurumu montāža, PCB montāža
• Dziļums: 24 mm
• Svars: 5 g
• Funkcijas: Regulēts līdzstrāvas-līdzstrāvas pārveidotājs, attālināta ieslēgšana/izslēgšana, atbilst RoHS
• Iepakojums: vairumā (2000 gab.)

Kā lietot

Montējiet SIP caurumu montāžas DPB09B-15 uz PCB, ievērojot ražotāja spraudņu izvietojumu un ieteiktos lodēšanas apstākļus. Pievienojiet stabilu 18–36 V līdzstrāvas ieeju ieejas spraudņiem un ņemiet dubultās ±15 V izejas no norādītajiem izejas spraudņiem. Izmantojiet attālinātās ieslēgšanas/izslēgšanas spraudni saskaņā ar sistēmas loģiku, lai iespējotu vai atspējotu pārveidotāju. Ievērojiet polaritātes un izolācijas prasības, integrējot ar citām shēmām.

Ieteikumi

Novietojiet pārveidotāju tuvu zemējuma plaknēm un nodrošiniet pietiekamu atstarpi siltuma izkliedēšanai. Pievienojiet ieejas filtrēšanu un pārejas aizsardzību pie ieejas, ja to izmanto trokšņainā rūpnieciskā vidē. Pārbaudiet slodzes ierobežojumus (±0,3 A katrai līnijai) un nodrošiniet pareizu siltuma pārvaldību slēgtos mezglos.
