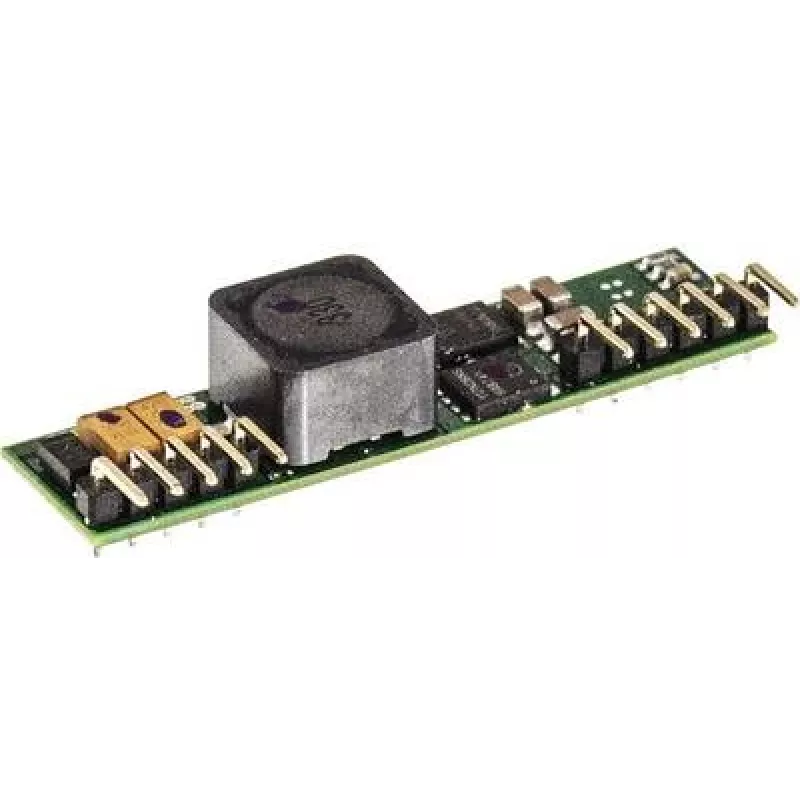

Strāvas adapteris/pārveidotājs MEAN WELL NID35-12, 35 W, ieeja 20–53 V, izeja 12 V, RoHS

MEAN WELL NID35-12 ir kompakts 35 W līdzstrāvas-līdzstrāvas pārveidotājs, kas paredzēts, lai nodrošinātu fiksētu 12 V izeju no plaša 20–53 V līdzstrāvas ieejas diapazona. Izstrādāts PCB montāžai SIP atvērta rāmja korpusā, ierīce nodrošina līdz 2,9 A nepārtrauktu izeju un ietver attālinātu IESLĒGT/IZSLĒGT vadību integrācijai automatizētās sistēmās. Tā mazais nospiedums un zemais profils padara to piemērotu telpiski ierobežotām rūpnieciskām un iegultām lietojumprogrammām, kur nepieciešama stabila 12 V kopne.

Priekšrocības

Pārveidotājs piedāvā augstu ieejas sprieguma diapazonu un uzticamu 12 V regulēšanu līdz 2,9 A, ļaujot to izmantot ar dažādiem līdzstrāvas avotiem. Tā SIP atvērta rāmja PCB montāžas dizains samazina plates vietu un vienkāršo integrāciju pielāgotos strāvas mezglos. Attālinātā IESLĒGT/IZSLĒGT funkcija ļauj veikt sistēmas līmeņa vadību bez papildu ārējiem komponentiem. Atbilstība RoHS nodrošina, ka ierīce atbilst vispārpieņemtajām vides un drošības prasībām rūpnieciskajai elektronikai.

Piemērots

• 12 V sensoru, kontrolieru un sakaru moduļu barošanai no plaša diapazona līdzstrāvas avotiem
• Iegultām sistēmām un kompaktiem rūpnieciskiem kontrolieriem ar ierobežotu PCB laukumu
• Automatizācijas iekārtām, kurām nepieciešama attālināta barošanas kopnes iespējošana/izslēgšana
• Pielāgotām strāvas sadales platēm un modernizācijas dizainiem

Galvenās specifikācijas

• Izejas spriegums: fiksēts 12 V līdzstrāva
• Izejas strāva: līdz 2,9 A (maksimāli 35 W)
• Ieejas sprieguma diapazons: 20–53 V līdzstrāva
• Topoloģija: neizolēts līdzstrāvas-līdzstrāvas pārveidotājs (atvērts rāmis)
• Iepakojuma veids: SIP PCB montāža
• Vadība: attālināta IESLĒGT/IZSLĒGT funkcija
• Montāža: caurumu PCB uzstādīšana
• Vide: atbilst RoHS

Kā lietot

Uzstādiet pārveidotāju uz iespiedshēmas plates norādītajā SIP caurumu nospiedumā un droši pielodējiet kontaktus. Pievienojiet līdzstrāvas ieeju norādītajā 20–53 V diapazonā ieejas kontaktiem, un ņemiet regulēto 12 V izeju no attiecīgajiem izejas kontaktiem, ievērojot pareizu polaritāti. Izmantojiet attālināto IESLĒGT/IZSLĒGT kontaktu, lai iespējotu vai izslēgtu izeju no mikrokontrollera vai ārēja slēdža atbilstoši sistēmas loģikai. Nodrošiniet pietiekamu PCB vara laukumu vai termiskos ceļus, ja ierīce darbojas tuvu maksimālajai slodzei, lai palīdzētu siltuma izkliedēšanā.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, nodrošiniet pietiekamu ventilāciju un izvairieties no darbības ar pilnu slodzi slēgtos korpusos. Novietojiet ieejas filtrēšanu un atsaisti tuvu pārveidotāja ieejai un ievērojiet ražotāja izkārtojuma vadlīnijas zemējumam un termiskajai pārvaldībai, lai samazinātu troksni un nodrošinātu stabilu regulēšanu.
