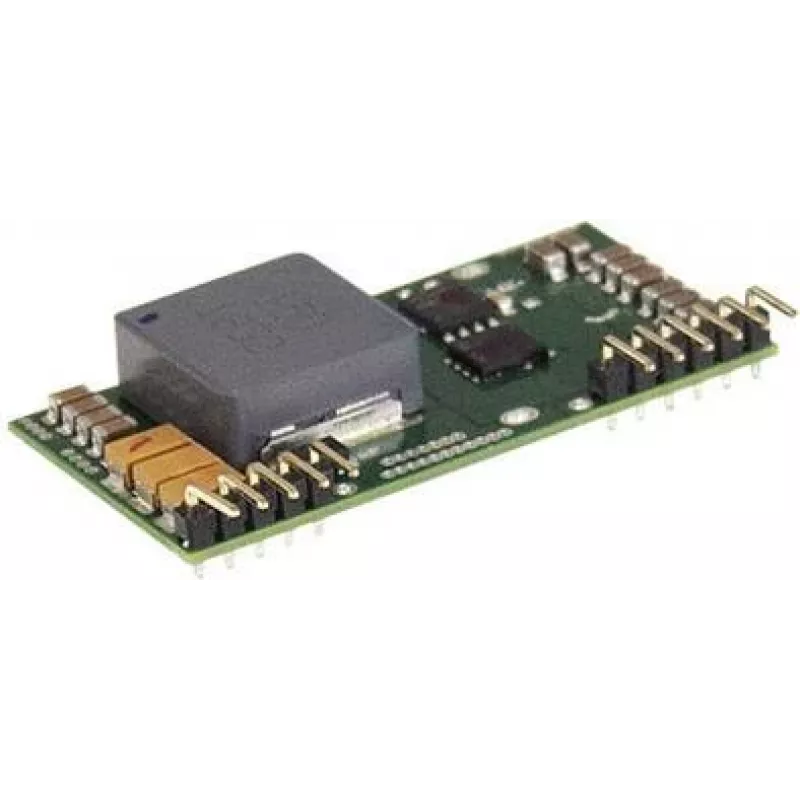

Strāvas adapteris/pārveidotājs MEAN WELL NID65-24 — 65 W, 24 V izeja, 30–53 V ieeja, RoHS, kompakts 26×50,8×11 mm

MEAN WELL NID65-24 ir kompakts līdzstrāvas-līdzstrāvas pārveidotājs, kas nodrošina 65 W jaudu ar regulētu 24 V izeju. Izstrādāts kā neizolēts atvērtā rāmja PCB montāžas modulis SIP korpusā, tas pieņem plašu 30–53 V līdzstrāvas ieejas diapazonu un nodrošina līdz 2,7 A izejas strāvu. Ierīcei ir tālvadības IESLĒGT/IZSLĒGT kontrole, un tā ir piemērota uzstādīšanai ierobežotā plates telpā, tās izmēri ir 26 × 50,8 × 11 mm. Tā atbilst RoHS prasībām un ir paredzēta lietošanai rūpnieciskajā vadībā, iegultajās sistēmās un citās lietojumprogrammās, kur nepieciešama uzticama līdzstrāvas jaudas pārveidošana uz iespiedshēmu platēm.

Priekšrocības

Pārveidotājs nodrošina lielu jaudas blīvumu ļoti mazā nospiedumā, ļaujot veikt jaudas pārveidošanu vietās, kur ir ierobežota vieta. Plašais 30–53 V ieejas diapazons pielāgojas tipiskiem transportlīdzekļu, telekomunikāciju un rūpnieciskiem barošanas spriegumiem, savukārt regulētā 24 V izeja nodrošina stabilu strāvu pakārtotajai elektronikai. Tā PCB montāžas SIP formas faktors vienkāršo integrāciju plates līmeņa konstrukcijās, un tālvadības IESLĒGT/IZSLĒGT funkcija ļauj veikt ārēju kontroli jaudas secīgai ieslēgšanai un enerģijas taupīšanai. Atbilstība RoHS atbalsta videi draudzīgas konstrukcijas.

Piemērots

• Rūpnieciskās vadības sistēmas un PLC moduļi
• Iegulto un vienas plates datoru barošanas līnijas
• Telekomunikāciju iekārtas un tīkla ierīces
• Ar akumulatoru darbināmas sistēmas un transportlīdzekļu elektronika ar 30–53 V kopnēm
• Vietas ziņā ierobežotas PCB konstrukcijas un modulāri barošanas mezgli

Galvenās specifikācijas

• Izejas spriegums: 24 V līdzstrāva
• Maksimālā izejas jauda: 65 W
• Maksimālā izejas strāva: 2,7 A
• Ieejas sprieguma diapazons: 30–53 V līdzstrāva
• Topoloģija: neizolēts līdzstrāvas-līdzstrāvas pārveidotājs (atvērtais rāmis)
• Korpusa tips: SIP, PCB montāža
• Izmēri: 26 × 50,8 × 11 mm
• Tālvadība: IESLĒGT/IZSLĒGT kontakts ārējai iespējošanai/atspējošanai
• Atbilstība vides aizsardzībai: RoHS

Kā lietot

Uzstādiet moduli tieši uz iespiedshēmas plates, ievērojot ražotāja ieteikto nospiedumu un lodēšanas vadlīnijas. Pievienojiet ieejas barošanu 30–53 V līdzstrāvas diapazonā norādītajiem ieejas kontaktiem un no izejas kontaktiem ņemiet 24 V regulēto izeju, ievērojot polaritāti. Izmantojiet tālvadības IESLĒGT/IZSLĒGT kontroli, lai iespējotu vai atspējotu izeju jaudas secīgas ieslēgšanas laikā; pārliecinieties, ka vadības signāls atbilst pārveidotāja noteiktajiem loģiskajiem līmeņiem. Nodrošiniet atbilstošu termisko pārvaldību uz PCB nepārtrauktai darbībai pie pilnas slodzes un pēc vajadzības projektējiet ieejas/izejas filtrēšanu un pārejas procesu aizsardzību lietojumprogrammai.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, uzturiet ieejas spriegumu noteiktajā diapazonā un izvairieties no ilgstošas darbības pie maksimālās apkārtējās temperatūras bez pietiekamas dzesēšanas plates līmenī. Izmantojiet atbilstošu atsaistīšanu un pārejas procesu slāpēšanu ieejas un izejas līnijās, kā arī ievērojiet ražotāja izkārtojuma un iezemēšanas norādījumus, lai samazinātu EMI un nodrošinātu stabilu regulēšanu.
