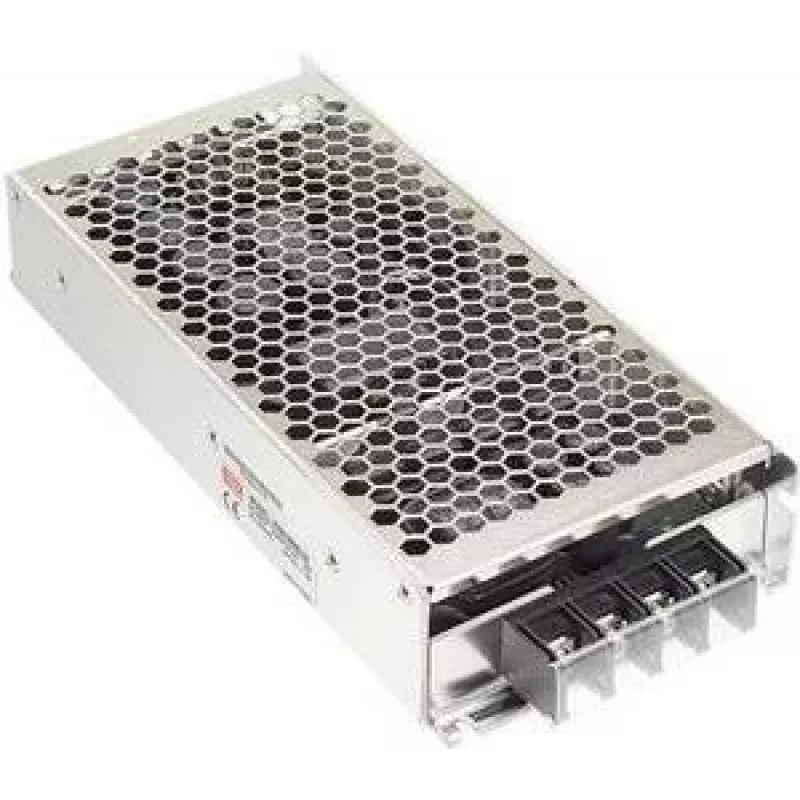

Strāvas adapteris/pārveidotājs mean well RSD-300E-12, 300 W, 12 V izeja, 25,2–46,8 V ieeja

Mean Well RSD-300E-12 ir 300 W līdzstrāvas-līdzstrāvas slēgta tipa pārveidotājs, kas nodrošina regulētu 12 V līdzstrāvas izeju no plaša līdzstrāvas ieejas diapazona. Izstrādāts rūpnieciskiem un telekomunikāciju lietojumiem, tas pieņem ieejas spriegumus no 25,2 līdz 46,8 V (tipiskais darba diapazons norādīts kā 21,6–50,4 VDC), nodrošina līdz 22,5 A pie 12 V un atbilst dzelzceļa aprīkojuma prasībām, tostarp EN50155. Ierīcei ir pastiprināta izolācija starp ieeju un izeju līdz 4000 V līdzstrāvai un kompakts formas faktors (97 × 216 × 40 mm), kas piemērots montāžai iekārtu statīvos un vadības skapjos, kur nepieciešama stabila 12 V barošana.

Priekšrocības

RSD-300E-12 nodrošina stabilu regulētu 12 V izeju ar augstu efektivitāti 300 W klases līdzstrāvas-līdzstrāvas pārveidotājam, plašu ieejas sprieguma pieņemšanu elastīgai sistēmu integrācijai un sertificētu atbilstību dzelzceļa standartam EN50155 uzticamai darbībai ritošajā sastāvā un citās prasīgās instalācijās. Pastiprināta 4000 V līdzstrāvas ieejas-izejas izolācija uzlabo drošību un aizsargā pakārtotās elektronikas ierīces. Tā kompaktais, slēgtais korpuss atvieglo tiešu uzstādīšanu šaurās vietās un statīvu sistēmās.

Piemērots

• Rūpnieciskām vadības sistēmām, kurām nepieciešama 12 V līdzstrāvas barošana
• Telekomunikāciju un tīkla iekārtām, kas darbojas no augstāka sprieguma līdzstrāvas kopnēm
• Ritošajam sastāvam un dzelzceļa elektronikai, kas atbilst EN50155
• Iegultajām sistēmām un skapjiem ar ierobežotu vietu
• Rezerves barošanas sistēmām un līdzstrāvas sadales statīviem

Galvenās specifikācijas

• Izejas spriegums: regulēts 12 V līdzstrāva
• Izejas strāva: līdz 22,5 A (300 W klase)
• Ieejas sprieguma diapazons: plašs līdzstrāvas ieejas diapazons, nomināli 25,2–46,8 V (darba 21,6–50,4 VDC)
• Izolācija: pastiprināta ieejas-izejas izolācija līdz 4000 V līdzstrāvai
• Standarti: atbilst dzelzceļa EN50155 prasībām
• Korpuss: slēgts pārveidotājs, piemērots montāžai statīvā vai skapī
• Izmēri: 97 × 216 × 40 mm
• Atbilst RoHS

Lietošana

Uzstādiet RSD-300E-12 piemērotā statīvā vai korpusā, ievērojot ražotāja norādījumus par ventilāciju un drošu stiprinājumu. Pievienojiet līdzstrāvas ieeju no saderīga barošanas avota norādītajā ieejas diapazonā, pārliecinoties par pareizu polaritāti un atbilstošu vadu šķērsgriezumu sagaidāmajai strāvai. Pievienojiet 12 V līdzstrāvas izeju slodzei, pārbaudot, vai kopējā slodze nepārsniedz nominālo izejas strāvu. Ievērojiet izolācijas prasības, integrējot ar citām sistēmām, un ievērojiet ar EN50155 saistītās uzstādīšanas prakses, ja to lieto dzelzceļa lietojumos.

Ieteikumi

Nodrošiniet pietiekamu dzesēšanu un atstarpi ap ierīci, lai uzturētu efektivitāti un pagarinātu kalpošanas laiku. Izmantojiet atbilstoša šķērsgriezuma vadus un drošinātājus gan ieejas, gan izejas ķēdēs. Izmantojot dzelzceļa vai transporta lietojumos, ievērojiet piemērojamās EN50155 uzstādīšanas un vides vadlīnijas un veiciet regulāras apkopes pārbaudes, lai pārliecinātos par drošiem savienojumiem un pareizu darbību.
