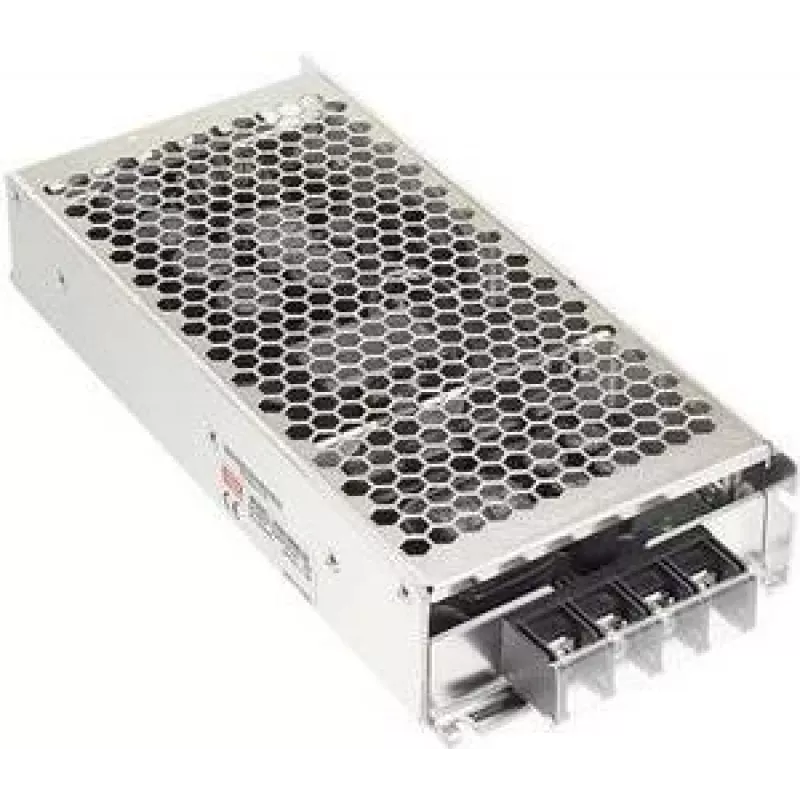

Strāvas adapteris/pārveidotājs Mean Well RSD-300E-48 — 300 W, ieeja 25,2–46,8 V, izeja 48 V, izmēri 97×216×40 mm

Mean Well RSD-300E-48 ir 300 W DC-DC slēgta tipa pārveidotājs, kas nodrošina regulētu 48 V izeju no plaša DC ieejas diapazona. Ierīce pieņem nominālas ieejas norādītajā diapazonā transportlīdzekļu un stacionārām instalācijām un nodrošina stabilu +48 V izeju ar strāvu līdz 5,7 A. Iebūvēts kompaktā metāla korpusā ar izmēriem 97×216×40 mm, šis pārveidotājs ir paredzēts rūpnieciskiem un telekomunikāciju lietojumiem, kur nepieciešama uzticama 48 V barošana. Konstrukcija ietver augstu izolāciju starp ieeju un izeju un atbilst attiecīgajām drošības un vides direktīvām.

Priekšrocības

Pārveidotājs atbalsta plašu DC ieejas logu, kas vienkāršo integrāciju ar dažādām akumulatoru un DC barošanas sistēmām. Tā kompaktais metāla korpuss nodrošina mehānisku izturību un efektīvu siltuma vadību nepārtrauktai 300 W darbībai. Ierīce atbilst RoHS un dzelzceļa standartam EN50155, un tai ir augsta ieejas-izejas izolācija, lai uzlabotu sistēmas aizsardzību un samazinātu traucējumu riskus.

Piemērots

• 48 V telekomunikāciju iekārtu un tīkla ierīču barošanai
• 48 V akumulatoru sistēmu uzlādēšanai un uzturēšanai transportlīdzekļos un stacionāros uzstādījumos
• DC-DC pārveidošanai ritošā sastāva un dzelzceļa lietojumos, kas atbilst EN50155
• Rūpnieciskās vadības sistēmās un automatizācijas paneļos, kam nepieciešama regulēta 48 V barošana

Galvenās specifikācijas

• Izejas jauda: 300 W nepārtraukta
• Ieejas sprieguma diapazons: 25,2–46,8 V nomināls (norādīts tipisks darbības logs)
• Izejas spriegums: +48 V DC ar strāvu līdz 5,7 A
• Izolācija: 4000 V DC ieejas-izejas izolācija
• Formas faktors: slēgts metāla korpuss, izmēri 97 × 216 × 40 mm
• Standarti: atbilst RoHS un dzelzceļa standartam EN50155

Kā lietot

Uzstādiet pārveidotāju ventilējamā vietā un nostipriniet to, izmantojot atbilstošus stiprinājuma punktus, kas saderīgi ar metāla korpusu. Pievienojiet DC ieejas vadus, ievērojot polaritāti un nodrošinot, ka ieejas spriegums paliek norādītajā diapazonā. Pievienojiet 48 V izeju slodzei ar piemērotiem kabeļiem un pārstrāvas aizsardzību, kas izmērīta nominālajai izejas strāvai. Pirms barošanas pieslēgšanas pārbaudiet pareizu zemējumu un izolāciju. Ļaujiet ierīcei sasniegt stabilu darba temperatūru un pārbaudiet izejas spriegumu zem slodzes, lai apstiprinātu pareizu darbību.

Ieteikumi

Lai maksimāli pagarinātu kalpošanas laiku un nodrošinātu uzticamu darbību, izvairieties no ilgstošas darbības virs nominālās apkārtējās temperatūras, nodrošiniet atbilstošu ventilāciju vai piespiedu dzesēšanu slēgtās instalācijās, un aizsargājiet ierīci no sprieguma pārejošiem procesiem un apgrieztas polaritātes. Regulāri pārbaudiet savienojumus un apsveriet iespēju pievienot augšupplūsmas pārejošo procesu slāpēšanu instalācijās vidēs ar biežiem elektriskiem traucējumiem.
