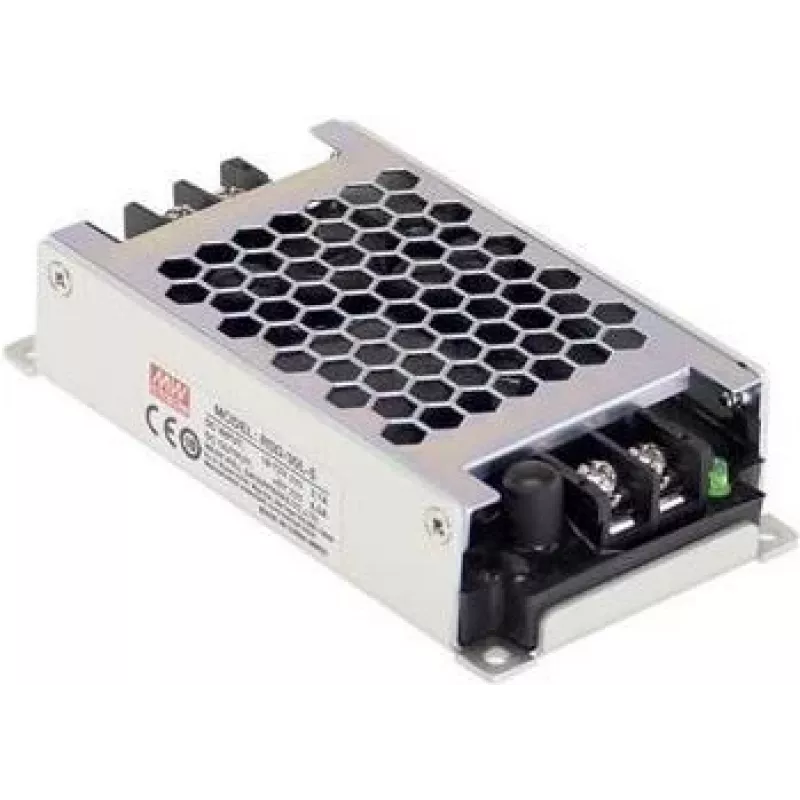

Strāvas adapteris/pārveidotājs MEAN WELL RSD-30H-24 — 30 W, 24 V izeja, 40–160 V ieeja, RoHS

MEAN WELL RSD-30H-24 ir kompakts līdzstrāvas pārveidotājs slēgtā korpusā, kas nodrošina regulētu 24 V līdzstrāvas izeju ar strāvu līdz 1,25 A no plaša 40–160 V līdzstrāvas ieejas diapazona. Paredzēts instalācijām, kur pieejamā vieta ir ierobežota, šis 30 W strāvas adapteris/pārveidotājs atbilst dzelzceļa standartam EN50155 un nodrošina 4000 V līdzstrāvas izolāciju starp ieeju un izeju. Ierīces izmēri ir 60 × 113 × 25 mm, un tā atbilst RoHS prasībām, tāpēc piemērota rūpnieciskām vadības sistēmām, telekomunikācijām un iegultām sistēmām, kurām nepieciešams stabils 24 V barošanas avots.

Priekšrocības

Korpuss nodrošina stabilu 24 V izeju ar līdz 30 W nepārtrauktu jaudu nelielā izmērā, garantējot uzticamu darbību šauros apstākļos. Plašais ieejas diapazons no 40 līdz 160 V līdzstrāvas atbalsta dažādus līdzstrāvas barošanas avotus un pārejas režīmus. Atbilstība dzelzceļa standartam EN50155 un augstais izolācijas spriegums starp ieeju un izeju uzlabo drošību un elektromagnētisko savietojamību transporta un rūpnieciskā vidē. RoHS atbilstība samazina bīstamo vielu daudzumu komponentu konstrukcijā.

Piemērots

• Rūpnieciskām vadības sistēmām, kam nepieciešams kompakts 24 V līdzstrāvas barošanas avots
• Telekomunikāciju iekārtām un attālinātām vietām ar plašu līdzstrāvas ieejas spriegumu diapazonu
• Iegultajām sistēmām un automatizācijas moduļiem šauros apstākļos
• Dzelzceļa un transporta elektronikai, kas atbilst EN50155

Galvenās specifikācijas

• Izeja: 24 V līdzstrāvas, līdz 1,25 A (30 W)
• Ieejas sprieguma diapazons: 40–160 V līdzstrāvas
• Izolācijas spriegums: 4000 V līdzstrāvas starp ieeju un izeju
• Standarti: izstrādāts, lai atbilstu EN50155 dzelzceļa prasībām
• Iepakojuma veids: slēgta tipa līdzstrāvas pārveidotājs
• Izmēri: 60 × 113 × 25 mm
• Atbilst RoHS

Kā lietot

Uzstādiet pārveidotāju vietā ar pietiekamu ventilāciju un nostipriniet to atbilstoši korpusa montāžas ieteikumiem. Pievienojiet līdzstrāvas ieeju norādītajā 40–160 V diapazonā un pirms barošanas pārbaudiet polaritāti. Pievienojiet 24 V izeju slodzei, nodrošinot, ka kopējais strāvas patēriņš nepārsniedz 1,25 A. Ievērojiet ražotāja dokumentācijā norādītās apkārtējās temperatūras un montāžas orientācijas robežas, lai saglabātu veiktspēju un ilgmūžību.

Ieteikumi

Lai nodrošinātu uzticamu darbību, aizsargājiet pret ieejas pārejas procesiem un pārstrāvu avota pusē, kā arī izvietojiet barošanas un signāla vadus tā, lai līdz minimumam samazinātu elektromagnētiskos traucējumus. Izmantojiet atbilstošu drošinātāju vai ķēžu aizsardzību gan ieejas, gan izejas līnijās un, uzstādot dzelzceļa vai transporta lietojumos, ievērojiet EN50155 uzstādīšanas praksi.
