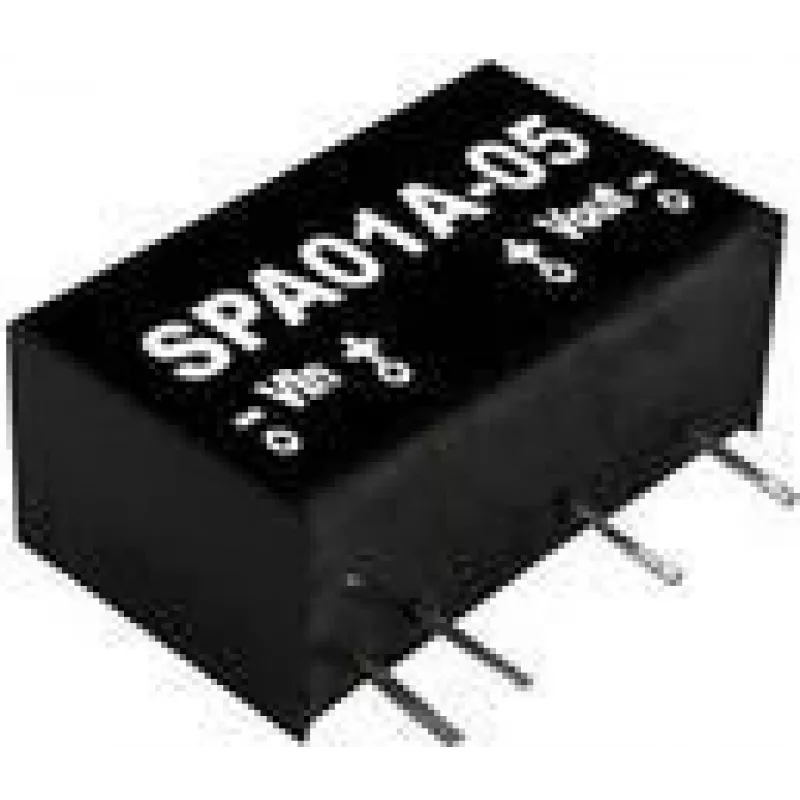

Strāvas adapteris/pārveidotājs Mean Well SPA01A-05, izeja 5 V DC, 0.2 A, 1 W, RoHS

Mean Well SPA01A-05 ir kompakts līdzstrāvas-līdzstrāvas regulēts vienas izejas pārveidotājs, kas nodrošina 5 V DC pie 0.2 A (1 W) SIP korpusā. Modulis nodrošina 1500 V līdzstrāvas ieejas-izejas izolāciju un atbilst RoHS prasībām, padarot to piemērotu mazjaudas iegultajai elektronikai, signālu ierīcēm un maziem sensoriem, kur nepieciešama telpa un elektriskā izolācija.

Priekšrocības

SPA01A-05 piedāvā regulētu 5 V izeju līdz 0.2 A ar iebūvētu 1500 V līdzstrāvas izolāciju starp ieeju un izeju, ļoti mazu un vieglu SIP formas faktoru (aptuveni 3 g) un atbilstību RoHS standartiem. Tā regulētā izeja un izolācija vienkāršo integrāciju shēmās, kurām nepieciešams stabils zemsprieguma barošanas avots un aizsardzība starp dažādiem sprieguma domēniem.

Piemērots

• Iegultajai elektronikai un mikrokontrolleru moduļiem
• Signālu apstrādes un sakaru moduļiem
• Maziem sensoriem un mērierīcēm
• Telpiski ierobežotiem lietojumiem, kam nepieciešama elektriskā izolācija

Galvenās specifikācijas

• Izejas spriegums: 5 V DC
• Izejas strāva: 0.2 A (200 mA)
• Izejas jauda: 1 W
• Izolācija: 1500 V līdzstrāvas ieeja-izeja
• Korpuss: SIP
• Atbilstība: RoHS
• Svars: aptuveni 3 g
• Ražotājs: Mean Well, modelis SPA01A-05 (EAN 4021087033565)

Kā lietot

Uzstādiet SPA01A-05 uz PCB, izmantojot SIP spraudņus saskaņā ar ražotāja ieteikto nospiedumu un ievērojiet polaritāti, pievienojot ieeju un izeju. Nodrošiniet ieejas spriegumu pārveidotāja norādītajā diapazonā (skatiet oficiālo datu lapu ieejas ierobežojumiem) un maršrutējiet zemējumus un signālus, lai saglabātu nominālo izolāciju. Izmantojiet atbilstošus atsaistes kondensatorus un nodrošiniet, lai moduļa izejas slodze nepārsniegtu 0.2 A, lai novērstu pārkaršanu vai regulācijas zudumu.

Ieteikumi

Pārveidotājs ir paredzēts mazjaudas lietojumiem; konsultējieties ar Mean Well datu lapu, lai iegūtu detalizētu ieejas sprieguma diapazonu, termiskos apsvērumus un ieteicamo PCB izkārtojumu. Lietojumiem, kam nepieciešama lielāka strāva vai jauda, izvēlieties moduli ar atbilstošiem parametriem. Saglabājiet klīrensa un virsmas ceļa attālumus uz PCB, lai saglabātu 1500 V līdzstrāvas izolāciju.
