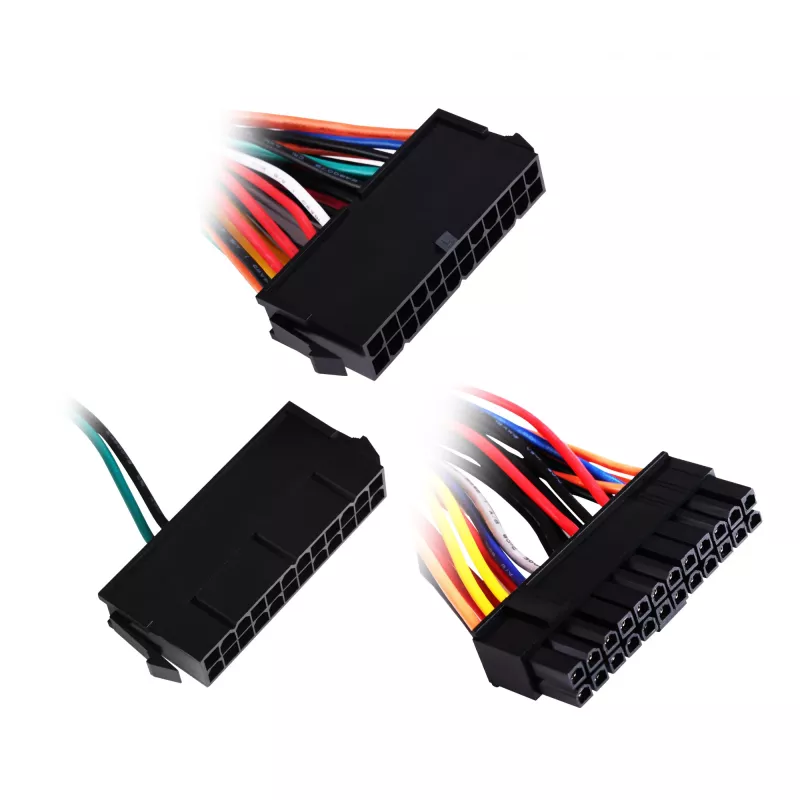

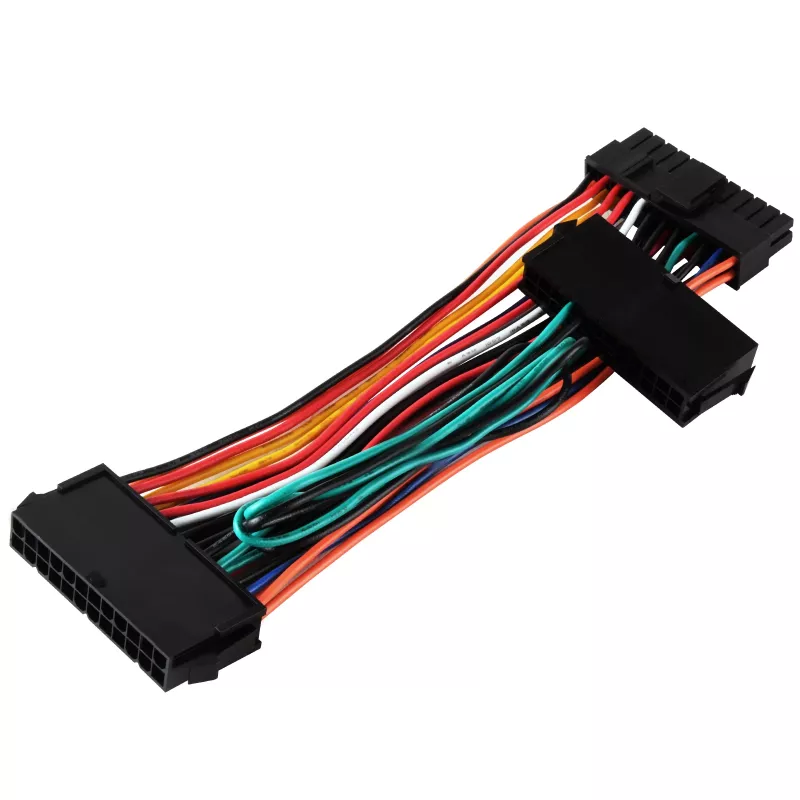

Strāvas padeves adapteris SILVERSTONE SST-PP10 — divu 24 kontaktu uz vienu 24 kontaktu kabeļa adapteris

SILVERSTONE SST-PP10 ir strāvas padeves kabeļa adapteris, kas apvieno divus 24 kontaktu ATX savienotājus vienā 24 kontaktu ATX izejā, saglabājot standarta 24 kontaktu spraudņa izvietojumu. Tas paredzēts situācijām, kad divas atsevišķas 24 kontaktu padeves līnijas jāapvieno vai jāpielāgo, lai barotu vienu mātesplates savienotāju, nodrošinot vienkāršu mehānisku un elektrisku pārveidi, nemainot signālu kartējumu. Adapteris ir saderīgs ar tipiskām galddatoru ATX vadu konvencijām un ir noderīgs sistēmu būvētājiem, tehniķiem un lietotājiem, kas veic remontu vai uzlabojumus.

Priekšrocības

Adapteris saglabā standarta 24 kontaktu spraudņa izvietojumu, lai nodrošinātu saderību ar mātesplatēm, kas sagaida parasto ATX savienotāju. Tas piedāvā vienkāršu kabeļa risinājumu, lai apvienotu divas 24 kontaktu ieejas vienā izejā, neprasot esošo PSU kabeļu vai mātesplates savienotāju pārveidošanu. Kompaktā forma un plug-and-play konstrukcija samazina uzstādīšanas sarežģītību un novērš nepieciešamību pēc lodēšanas vai pastāvīgām izmaiņām sistēmas vados.

Piemērots

• Sistēmu būvēšanai, kad divi 24 kontaktu kabeļu avoti jāapvieno, lai barotu vienu mātesplati
• Remonta situācijām, kad nepieciešams adapteris, lai savienotu nesaderīgus kabeļu izkārtojumus
• Uzlabojumiem, kas saistīti ar nestandarta vai daudzkabeļu barošanas blokiem, kuriem nepieciešama konsolidācija
• Testēšanai un pagaidu uzstādījumiem laboratorijās vai servisa vidēs

Galvenās specifikācijas

• Savienotāja tips: divi 24 kontaktu ATX (ieeja) uz vienu 24 kontaktu ATX (izeja)
• Spraudņa izvietojums: saglabāts standarta 24 kontaktu ATX kontaktu kartējums
• Formas faktors: iekšlīnijas kabeļa adapteris, saderīgs ar tipiskām PSU un mātesplates galviņām
• Saderība: paredzēts standarta galddatoru ATX sistēmām un izplatītai PSU kabeļu vadu instalācijai
• Lietošanas vide: iekštelpās, datorsistēmu instalācijās un servisa stendos

Kā lietot

Atvienojiet sistēmu no strāvas un pārliecinieties, ka barošanas bloks ir izslēgts un atvienots no elektrotīkla pirms uzstādīšanas. Pievienojiet divus 24 kontaktu ieejas savienotājus no barošanas bloka kabeļiem SST-PP10 adaptera divām ieejām, pēc tam pievienojiet adaptera vienu 24 kontaktu izeju mātesplates 24 kontaktu ATX strāvas ligzdai. Pārbaudiet, vai savienotāji ir pilnībā ievietoti un vai neviens kontakts nav nepareizi novietots. Atjaunojiet strāvu un ieslēdziet sistēmu, lai apstiprinātu pareizu darbību. Ja sistēma neieslēdzas, izslēdziet to un atkārtoti pārbaudiet savienojumus un saderību ar PSU vadiem.

Ieteikumi

Adapteris ir paredzēts pagaidu vai servisa lietošanai un situācijām, kad nepieciešama kabeļu konsolidācija; tas nedrīkst aizstāt speciālu viena kabeļa risinājumu, ja pastāvīga vai ilgtermiņa uzticamība ir kritiska. Vienmēr pārliecinieties, ka strāva ir atvienota pirms adaptera pievienošanas vai atvienošanas, un pārbaudiet, vai kopējā strāvas slodze nepārsniedz avota kabeļu vai barošanas bloka iespējas.
