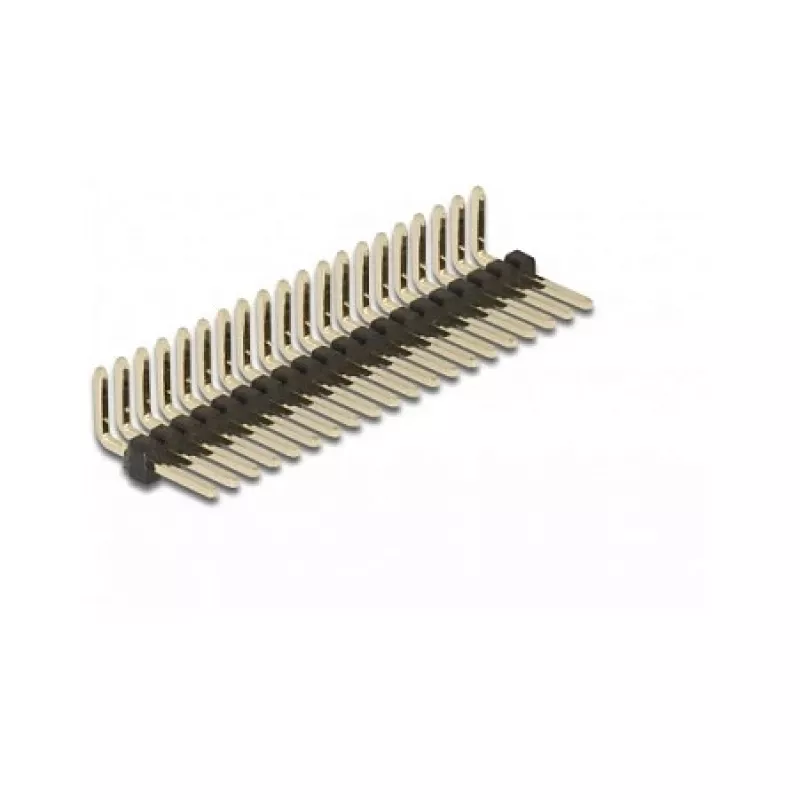

Tapsavienotājs DeLOCK 66690 Iespiedshēmas plates (PCB) piederums

DeLOCK 66690 tapsavienotājs ir iespiedshēmas plašu piederums, kas nodrošina elektriskos savienojumus starp atsevišķām PCB. Tas ir izgatavots no metāla un plastmasas ar melnu un metālisku apdari un tiek piegādāts kā piecu gabalu komplekts. Kompaktie izmēri (25,4 mm garums, 7,4 mm dziļums, 2 mm augstums) ļauj viegli integrēt dažādos PCB izkārtojumos.

Priekšrocības

Tapsavienotājs piedāvā vienkāršu mehānisku un elektrisku savienojuma risinājumu PCB un tiek piegādāts nelielā vairāku gabalu komplektā, lai nosegtu vairākus savienojuma punktus. Tā metāla kontakti un plastmasas korpuss nodrošina stabilu veiktspēju un vienkāršu lodēšanu vai ievietošanu standarta PCB caurumos. Melnā un metāliskā krāsu shēma palīdz identificēt komponentus uz plates.

Piemērots

• Divu iespiedshēmas plašu savienošanai
• Prototipēšanai un elektronikas vaļasprieku projektiem
• Esošu PCB mezglu remontam vai paplašināšanai
• Lietošanai kompaktās elektroniskās ierīcēs ar ierobežotu vietu

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 66690
• EAN: 4043619666904
• Daudzums: 5 gabali
• Materiāls: metāla kontakti un plastmasas korpuss
• Krāsa: melna, metāliska
• Izmēri: 25,4 mm (garums) x 7,4 mm (dziļums) x 2 mm (augstums)
• Kategorija: PC iekšējie kabeļi / PCB piederums

Kā lietot

Novietojiet tapsavienotāju tā, lai tapas sakristu ar atbilstošajiem caurumiem uz PCB, pēc tam pielodējiet tapas pie plates kontaktiem vai ievietojiet savienotāju saderīgā ligzdā, ja tāda ir pieejama. Pirms lodēšanas pārliecinieties par pareizu orientāciju un pēc montāžas pārbaudiet lodējuma vietas, lai nodrošinātu mehānisko stabilitāti un elektrisko nepārtrauktību.

Ieteikumi

Lai iegūtu uzticamus rezultātus, izmantojiet piemērotus lodēšanas instrumentus un ievērojiet standarta ESD piesardzības pasākumus, rīkojoties ar tapsavienotāju un PCB. Pirms montāžas pārbaudiet saderību ar plates caurumu atstarpi un montāžas metodi.
