Techly papildu uztvērējs pastiprinātājam / sadalītājam HDMI Over IP IDATA EXTIP-373R

Techly IDATA EXTIP-373R papildu uztvērējs HDMI Over IP ir kompakts uztvērējs, kas paredzēts izplatītām HDMI video sistēmām. Tas atbalsta maksimālo izšķirtspēju 1920 x 1080 un saņem HDMI signālus, izmantojot strukturētu tīkla kabeļu infrastruktūru, izmantojot Cat5e vai Cat6 kabeļus, lai pārklātu attālumus līdz 120 metriem. Ierīcei ir HDMI video ieeja/izeja, zems enerģijas patēriņš 3 W pie 5 V, un mazs korpuss ar izmēriem 57 mm × 106 mm × 26 mm, kas ļauj diskrēti uzstādīt AV plauktos, aiz displejiem vai multivides kastēs.

Priekšrocības

Uztvērējs nodrošina uzticamu HDMI signāla uztveršanu IP bāzētās paplašināšanas sistēmās un ir piemērots izvietojumiem, kur nepieciešama Full HD video izplatīšana bez garām HDMI vadiem. Tā zemais enerģijas patēriņš un kompaktie izmēri vienkāršo integrāciju vairāku displeju iestatījumos. Cat5e un Cat6 kabeļu atbalsts ļauj to izmantot ar kopējām strukturētām kabeļu infrastruktūrām, saglabājot nemainīgu video kvalitāti attālumos līdz 120 metriem.

Piemērots

• Digitālās izkārtnes un vairāku ekrānu video sienām
• Konferenču telpām un sanāksmju telpām
• Klašu un lekciju uztveršanas sistēmām
• Mazumtirdzniecības displejiem un pārdošanas punktu ekrāniem
• Mājas kinozāles vai multivides telpu instalācijām, kur nepieciešami izplatīti avoti

Galvenās specifikācijas

• Maksimālā atbalstītā izšķirtspēja: 1920 x 1080 (Full HD)
• Kabeļa pārraides vide: Cat5e, Cat6
• Maksimālais pārraides attālums pa kabeli: līdz 120 metriem
• Video pieslēgvietas: HDMI ieeja/izeja dekodētu HDMI straumju saņemšanai
• Enerģijas patēriņš: 3 W pie 5 V
• Krāsa: Melna
• Svars: 0,342 kg
• Izmēri (P × D × A): 57 mm × 106 mm × 26 mm

Lietošana

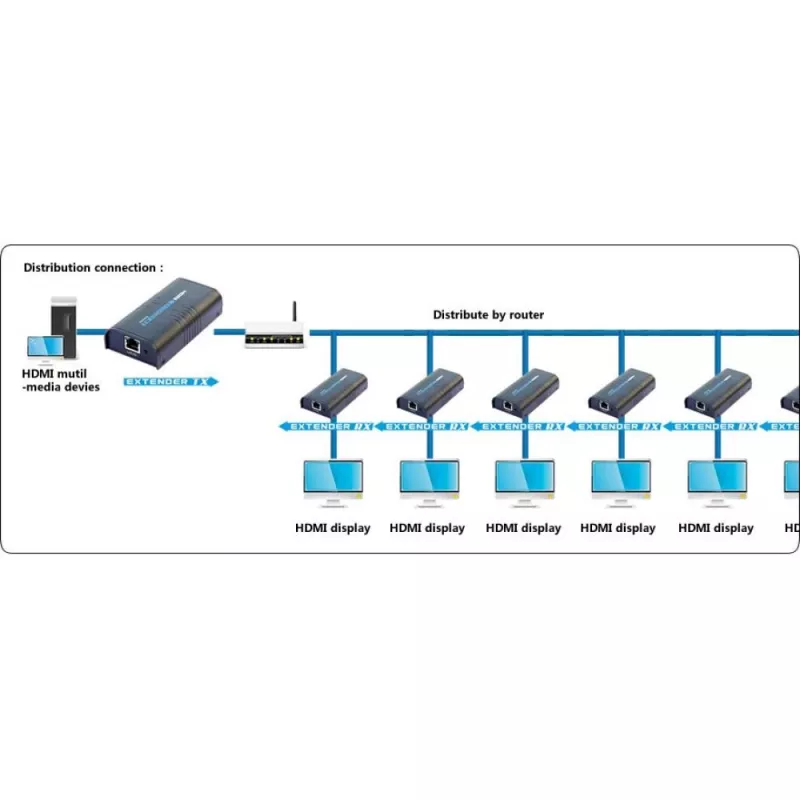

Uzstādiet uztvērēju netālu no darbināmā displeja un pievienojiet HDMI kabeli no uztvērēja HDMI izejas uz displeja HDMI ieeju. Izmantojiet Cat5e vai Cat6 kabeļus, lai savienotu uztvērēju ar atbilstošu HDMI Over IP raidītāju vai tīkla komutatoru, kas konfigurēts Techly EXTIP sistēmai, ievērojot maksimālo garumu 120 metrus. Nodrošiniet ierīcei strāvas padevi ar 5 V barošanas avotu, kas atbilst ierīces enerģijas patēriņam. Pēc fizisko savienojumu izveides pārbaudiet signāla bloķēšanu un konfigurējiet visus nepieciešamos IP vai EDID iestatījumus, izmantojot centrālo raidītāju vai pārvaldības saskarni saskaņā ar sistēmas dokumentāciju.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet augstas kvalitātes Cat5e vai Cat6 kabeļus un sertificētus HDMI vadus. Ievērojiet kabeļu garuma ierobežojumu 120 metru robežās un izvairieties no novietošanas tuvu spēcīgiem elektromagnētiskiem avotiem. Pārliecinieties, ka raidītāja un uztvērēja programmaparatūra ir atjaunināta, un pārbaudiet EDID iestatījumus, pieslēdzot displejus ar īpašām izšķirtspējas vai audio prasībām.
