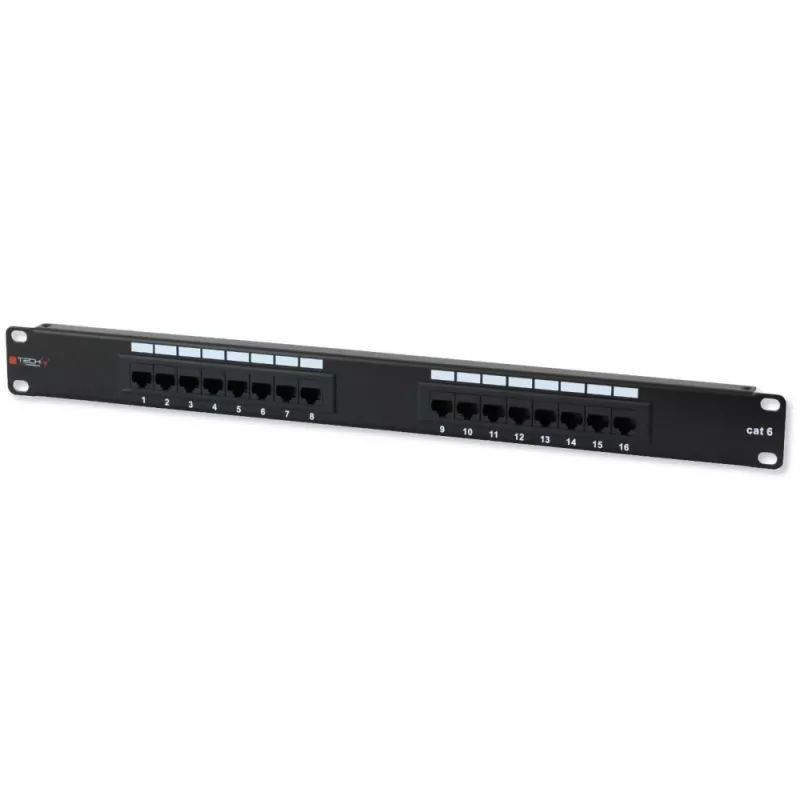

Techly Patch Panel UTP 16 Ports RJ45 Cat.6 I-PP 16-RU-C6T

Patch Panel UTP 16 Ports RJ45 Cat.6 Techly I-PP 16-RU-C6T ir 19" statīvā montējams ielāpu panelis ar 16 RJ45 pieslēgvietām neekranētam vītā pāra (UTP) Cat6 kabelim. Tas nodrošina stabilu vara kabeļu terminēšanu un zelta pārklājuma kontaktus (minimums 50 mikro-collas, 3 mm) un atbalsta gan cietos, gan elastīgos kabeļus no 22 līdz 26 AWG. Panelis ir saderīgs ar 110 un Krone iespraudējiem un atbilst Cat6 veiktspējas prasībām saskaņā ar ANSI/TIA/EIA-568-B.2-1 Ethernet, Fast Ethernet un Gigabit Ethernet lietojumiem.

Priekšrocības

Techly Cat.6 16 pieslēgvietu ielāpu panelis nodrošina uzticamus RJ45 savienojumus ar zelta kontaktiem un izturīgiem terminējumiem, kas piemēroti ātrdarbīgiem tīkliem. Tas atbilst izplatītiem Ethernet standartiem (IEEE 802.3, 802.3u, 802.3ab) un ir RoHS un WEEE sertificēts. Kompaktie 19" statīva izmēri un plašs kabeļu izmēru diapazona atbalsts (22–26 AWG) padara to saderīgu ar tipiskām tīkla instalācijām.

Piemērots

• 10Base-T Ethernet instalācijām
• 100Base-TX Fast Ethernet tīkliem
• 1000Base-T Gigabit Ethernet izvietojumiem
• Strukturētai kabeļošanai serveru telpās, datu skapjos un mazos līdz vidējos statīvos

Galvenās specifikācijas

• Pieslēgvietu skaits: 16 RJ45 pieslēgvietas
• Kabeļa tips: UTP Cat6 (neekranēts vītais pāris)
• Kontaktu pārklājums: zelts, minimums 50 mikro-collas (3 mm)
• Kabeļu saderība: cietie un vītie 22–26 AWG
• Standarti: ANSI/TIA/EIA-568-B.2-1; IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
• Montāža: 19" statīvā montējams; izmēri 482 x 43 x 48 mm
• Darba temperatūra: -40 līdz 68 °C
• Sertifikāti: RoHS, WEEE

Lietošana

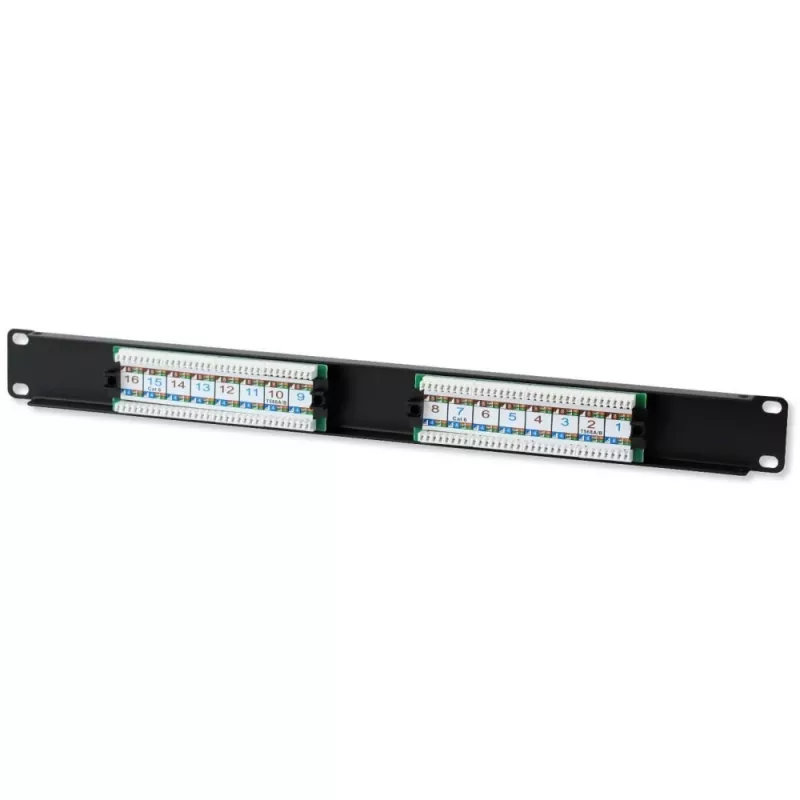

Uzstādiet ielāpu paneli standarta 19" statīvā, izmantojot pievienotās skrūves, ievērojot horizontālo un vertikālo atveru izvietojumu. Terminējiet katru Cat6 UTP kabeļa pāri attiecīgajā IDC/keystone tipa terminālī, sekojot ANSI/TIA/EIA-568-B.2-1 noteiktajam krāsu kodam. Lietojiet 110 vai Krone iespraudēju rīku uzticamai terminēšanai. Pēc terminēšanas savienojiet tīkla ierīces ar priekšējām RJ45 pieslēgvietām, izmantojot komutācijas kabeļus, lai izveidotu Ethernet, Fast Ethernet vai Gigabit Ethernet savienojumus.

Ieteikumi

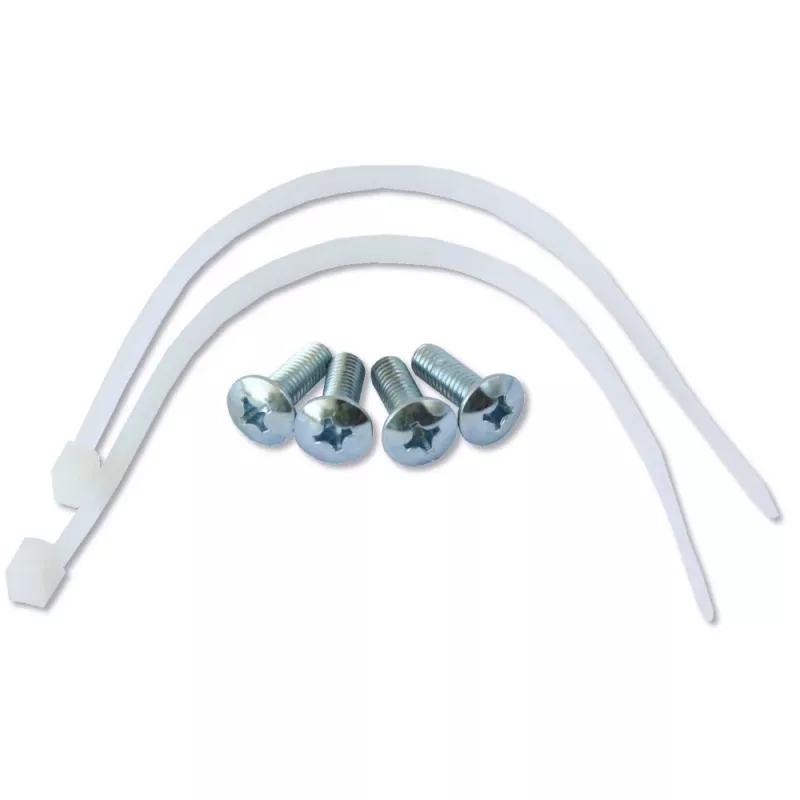

Lai nodrošinātu vislabāko veiktspēju, izmantojiet Cat6 klases komutācijas kabeļus un ievērojiet ieteicamos kabeļu garuma ierobežojumus. Nodrošiniet pienācīgu kabeļu pārvaldību ar iekļautajām neilona saitēm un ievērojiet Cat6 kabeļa līkuma rādiusa ierobežojumus. Pēc uzstādīšanas pārbaudiet terminējumus ar tīkla kabeļu testeri.
