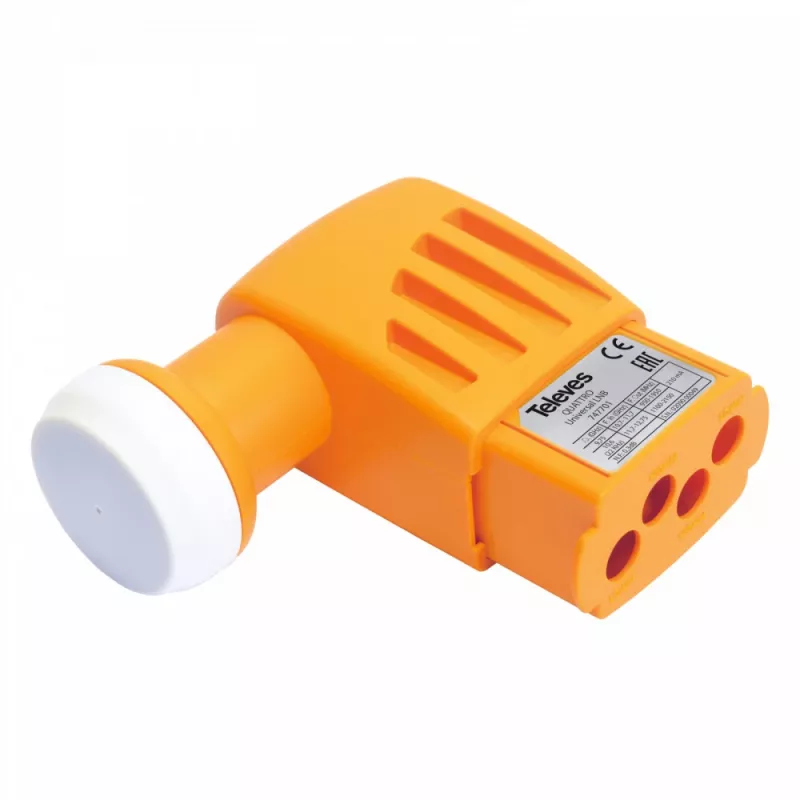

TELEVES Quattro LNB 747701

TELEVES 747701 ir augstas veiktspējas Quattro LNB, kas paredzēts profesionālām satelītu uztveršanas sistēmām. Tas pārveido satelīta signālus četrās atsevišķās izejās vertikālajai augstajai, vertikālajai zemajai, horizontālajai augstajai un horizontālajai zemajai joslai, ļaujot pieslēgt multiswitch signālu sadalei uz vairākiem uztvērējiem.

Priekšrocības

Īpaši zems trokšņu rādītājs 0,1 dB nodrošina izcilu signāla kvalitāti pat vāja signāla zonās. Izturīga laikapstākļu aizsardzība ar ievelkamu vāciņu F-savienotājiem pagarina kalpošanas laiku. Saderīgs ar standarta 40 mm padevējragu, kas atvieglo uzstādīšanu.

Piemērots

• Satelīttelevīzijas izplatīšanas sistēmām, izmantojot multiswitch
• Viena kabeļa pieslēgumiem vairākiem uztvērējiem
• Profesionālām un dzīvojamo māju instalācijām, kur nepieciešama augsta signāla integritāte

Galvenās specifikācijas

• LNB tips: Quattro
• Ieejas frekvenču diapazons zemā josla: 10,7 - 11,7 GHz
• Ieejas frekvenču diapazons augstā josla: 11,7 - 12,75 GHz
• Izejas frekvenču diapazons zemā josla: 950 - 1950 MHz
• Izejas frekvenču diapazons augstā josla: 1100 - 2150 MHz
• Lokālā oscilatora frekvence zemā josla: 9,75 GHz
• Lokālā oscilatora frekvence augstā josla: 10,6 GHz
• Trokšņu rādītājs: 0,1 dB (tipisks)
• Pārveidošanas pastiprinājums: 50 - 60 dB

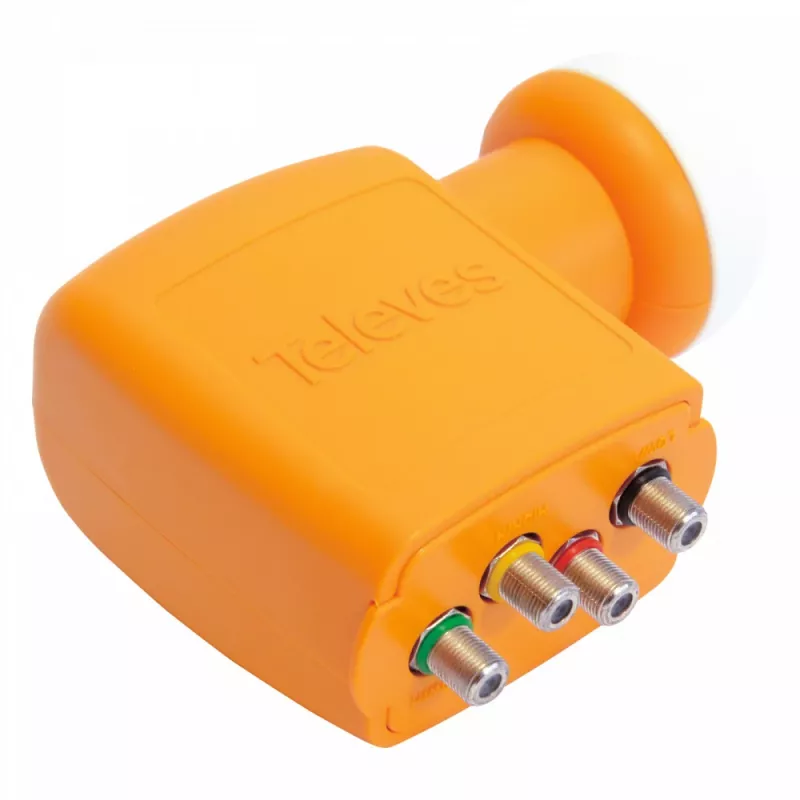

• Izejas porti: 4 (VH, VL, HH, HL)
• Izejas savienotāja tips: F-tipa
• Padevējraga diametrs: 40 mm
• Krustpolarizācijas izolācija: >20 dB
• Strāvas patēriņš: Maks. 180 mA
• Barošanas spriegums vertikālajam: 11,5 - 14 V
• Barošanas spriegums horizontālajam: 16 - 19 V
• Darba temperatūra: -30 līdz +60 °C

Ieteikumi

Lai sasniegtu optimālu veiktspēju, savienojiet šo Quattro LNB ar saderīgu multiswitch un izmantojiet augstas kvalitātes koaksiālos kabeļus. Nodrošiniet atbilstošu savienojumu zemējumu un laikapstākļu aizsardzību.
