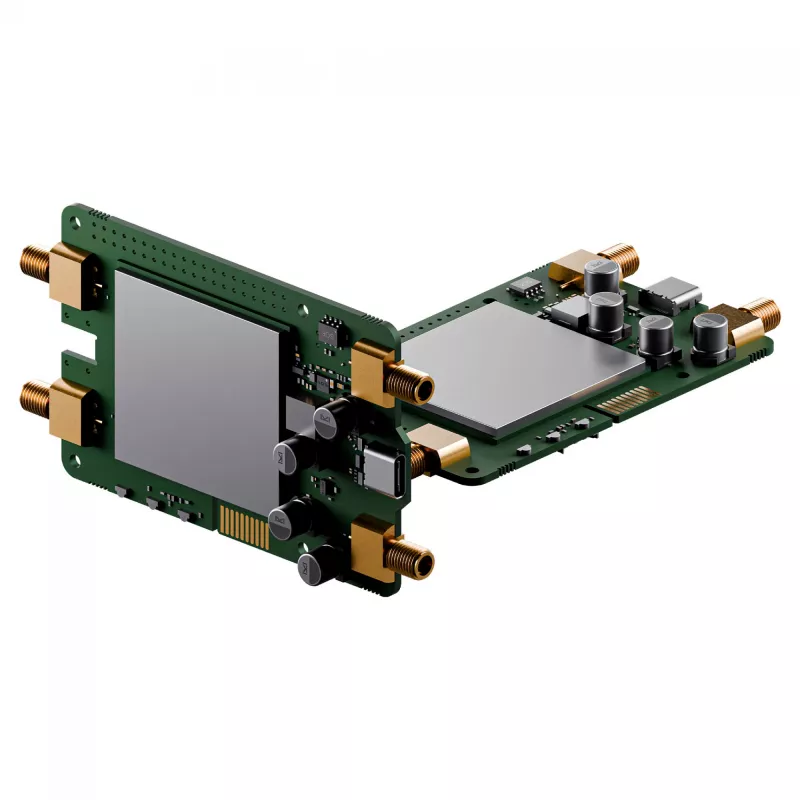

TELTONIKA Teltonika CALYX iebūvētais mobilā Raspberry 4G Pi HAT — mobilais HAT Raspberry Pi ar iebūvētu 4G savienojamību

TELTONIKA CALYX iebūvētais mobilā Raspberry 4G Pi HAT ir aparatūras papildinājums, kas nodrošina iebūvētu 4G mobilā savienojamību Raspberry Pi vienas plates datoriem. HAT ir konstruēts montēšanai uz standarta 40 kontaktu savienotāja, un tajā ir integrēts mobilā radio un antenu interfeisi, lai nodrošinātu mobilo datu piekļuvi bez ārējiem modemiem. Šis Pi HAT ir paredzēts attālinātai uzraudzībai, IoT prototipu izstrādei un lauka izvietojumiem, kur vadu tīkli nav pieejami vai praktiski.

Priekšrocības

HAT nodrošina integrētu 4G savienojamību kompaktā formas faktorā, kas tieši piestiprinās pie Raspberry Pi, samazinot nepieciešamību pēc atsevišķiem USB modemiem vai ārējām tīkla vārtejām. Integrētie antenu interfeisi un mobilā radio vienkāršo uzstādīšanu un kabeļu izvietojumu. Dizains ļauj ātri izvietot mobilā vai attālinātā vidē un ir saderīgs ar tipiskajiem Raspberry Pi barošanas un formas faktora ierobežojumiem.

Piemērots

• Attālinātai uzraudzības sistēmai un telemetrijai
• IoT prototipu izstrādei un izstrādei uz Raspberry Pi platformām
• Lauka izvietojumiem, kur vadu internets nav pieejams
• Mobilo datu lietojumprogrammām un pagaidu instalācijām

Galvenās specifikācijas

• Formas faktors: Raspberry Pi HAT saderīgs, 40 kontaktu savienotāja montāža
• Mobilā savienojamība: iebūvēts 4G radio (LTE kategorijas un joslas atkarīgas no ierīces konfigurācijas)
• Antenu interfeisi: integrēti antenu savienotāji ārējām antenām
• Barošana: paredzēts darbībai Raspberry Pi barošanas ierobežojumu robežās
• Saskarnes: standarta GPIO savienotāja savienojums ar Raspberry Pi datu un vadības nodrošināšanai
• Lietošanas vide: paredzēts mobilā, attālinātā vai lauka izvietojumos, kur vadu tīkli nav pieejami

Lietošana

Uzstādiet CALYX Pi HAT uz Raspberry Pi 40 kontaktu savienotāja un nostipriniet to saskaņā ar standarta HAT uzstādīšanas praksi. Pievienojiet nepieciešamās ārējās antenas pie nodrošinātajiem antenu interfeisiem un pārliecinieties, ka Raspberry Pi ir atbilstoša barošanas padeve, kas spēj nodrošināt pievienotā mobilā radio slodzi. Konfigurējiet tīkla iestatījumus un nepieciešamās mobilā tīkla akreditācijas vai APN parametrus operētājsistēmā, lai izveidotu mobilo datu savienojamību. Sekojiet Teltonika programmatūras vai draiveru norādījumiem, kur piemērojams, lai iespējotu modema vadību un uzraudzību.

Ieteikumi

Lai nodrošinātu uzticamu mobilā signāla veiktspēju, novietojiet ārējās antenas, lai maksimāli palielinātu signāla stiprumu, un novietojiet Raspberry Pi vietā ar skaidru mobilā uztveršanu. Pārbaudiet, vai barošanas padeve spēj izturēt mobilā radio maksimālās strāvas prasības, un ievērojiet standarta zemējuma un ekranēšanas praksi elektriski trokšņainā vidē. Pirms izvietošanas konsultējieties ar Teltonika dokumentāciju par operatora saderību un joslas konfigurāciju.
