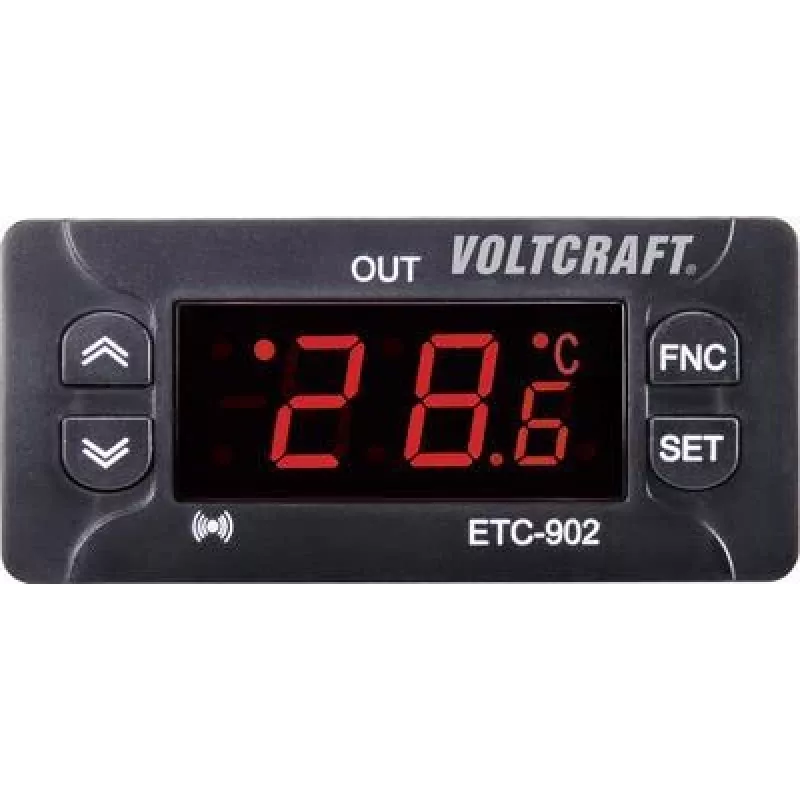

Temperatūras regulators Voltcraft ETC-902, NTC/PTC ieeja, diapazons no -30 līdz 50 °C, releja izeja 10 A

Voltcraft ETC-902 ir kompakts temperatūras regulators, kas paredzēts vienkāršai termostatiskai regulēšanai nelielās HVAC, saldēšanas, inkubācijas un laboratorijas iekārtās. Tas pieņem gan NTC, gan PTC sensoru ieejas un uzrauga temperatūru diapazonā no -30 līdz 50 °C. Regulators nodrošina vienu releja izeju ar nominālo strāvu 10 A, lai tieši vadītu sildītājus, dzesētājus vai citas komutācijas ierīces. Tā vienkāršais interfeiss un uzticamā releja izeja padara to piemērotu gadījumiem, kad nepieciešama stabila temperatūras kontrole un pamata ieslēgšanas/izslēgšanas vadības metode.

Priekšrocības

Ierīce atbalsta gan NTC, gan PTC sensoru tipus, nodrošinot elastīgu sensoru izvēli, lai pielāgotos esošajām zondēm vai lietojuma prasībām. Ar mērīšanas diapazonu no -30 līdz 50 °C tā aptver izplatītākās saldēšanas, inkubācijas un vides kontroles vajadzības. Iebūvētā releja izeja ir paredzēta 10 A strāvai, ļaujot tieši pārslēgt daudzas nelielas sildīšanas un dzesēšanas slodzes bez papildu kontaktoriem. Kompakts korpuss un vienkāršs vadības princips samazina uzstādīšanas sarežģītību un atvieglo ierīces integrēšanu ierobežotās vietās.

Piemērots

• Nelielām saldēšanas sistēmām un aukstuma skapjiem
• Inkubatoriem un inkubācijas aprīkojumam
• Pamata laboratorijas temperatūras kontrolei
• Sildīšanas vai dzesēšanas kontrolei nelielos HVAC vai procesu lietojumos
• Pašizgatavotām vides kamerām un prototipiem

Galvenās specifikācijas

• Sensoru ieeja: saderīga ar NTC un PTC
• Temperatūras mērīšanas diapazons: no -30 līdz 50 °C
• Vadības izeja: relejs, vienpolu, nominālā strāva 10 A
• Vadības tips: ieslēgšanas/izslēgšanas termostatiskā kontrole, izmantojot releja pārslēgšanu
• Tipiski lietojumi: sildīšanas un dzesēšanas ierīču pārslēgšana, vides regulēšana

Lietošana

Uzstādiet temperatūras regulatoru aizsargātā vietā, kur ir pieejams displejs un vadības elementi, vienlaikus novietojot sensora zondi mērāmās vides reprezentatīvā punktā. Pievienojiet izvēlēto NTC vai PTC sensoru atbilstošajām ieejas spailēm, ievērojot ražotāja norādīto vadu izvietojumu. Pievienojiet sildīšanas vai dzesēšanas ierīci releja izejai, ievērojot 10 A strāvas ierobežojumu un vietējos elektrodrošības noteikumus. Konfigurējiet iestatīto vērtību un histerēzi (ja pieejama) atbilstoši nepieciešamajai temperatūras stabilitātei, lai izvairītos no biežas pārslēgšanās. Pirms nepārtrauktas lietošanas veiciet sākotnējo testa ciklu, lai pārbaudītu sensora pareizu darbību un pārslēgšanās uzvedību.

Ieteikumi

Izmantojiet sensorus ar atbilstošu tipu (NTC vai PTC) un nominālu paredzētajai videi; izvairieties no zondes novietošanas tiešu siltuma avotu vai caurvēja tuvumā. Pārliecinieties, ka pārslēdzamā slodze nepārsniedz releja 10 A nominālu, un pievienojiet ārēju kontaktoru vai releju, ja jāvada lielākas strāvas vai induktīvas slodzes. Precīzai kontrolei vai ātrākai reakcijai savienojiet regulatoru ar atbilstoša izmēra sensoru un pēc iestatīto vērtību maiņas nodrošiniet pietiekamu nostabilizēšanās laiku.
