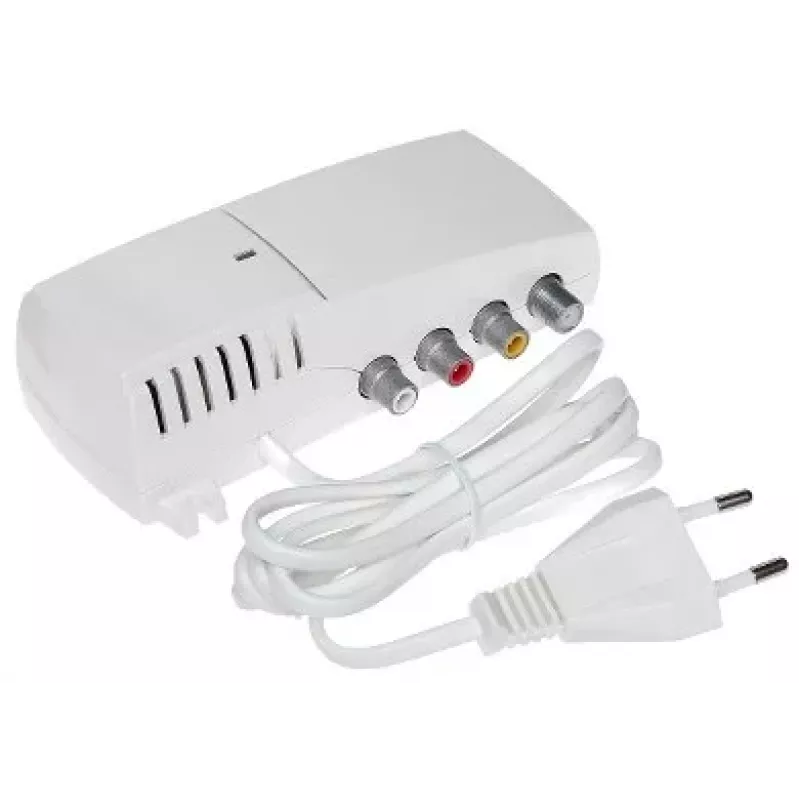

TERRA TV Modulator MT-47

TERRA TV Modulator MT-47 ir profesionālas klases RF modulators, kas paredzēts audio un video signālu izplatīšanai pa koaksiālo kabeļu tīkliem. Tas pārveido kompozītvideo un stereo audio ieejas PAL modulētā RF izejā, aptverot VHF un UHF joslas no 47 līdz 862 MHz. Ideāli piemērots CCTV, MATV un maza mēroga apraides lietojumiem. Šī ierīce ir aprīkota ar kvarca stabilizētu frekvences kontroli, iebūvētu testa signālu ģeneratoru un antenas caurvades savienojumu vienkāršai integrācijai.

Priekšrocības

Kvarca stabilizēta frekvences kontrole nodrošina stabilu, bezdreifējošu darbību. Mikroprocesora vadīts interfeiss ar LED displeju un pogām ļauj viegli izvēlēties kanālus un veikt iestatījumus. Iebūvētais testa signālu ģenerators vienkāršo uzstādīšanu un problēmu novēršanu. Antenas caurvade ļauj savienot vairākus modulatorus virknē vai pieslēgt esošai antenu sistēmai.

Piemērots

• TV signālu izplatīšanai viesnīcās, slimnīcās, skolās un komerciālās ēkās
• CCTV video izplatīšanai pa koaksiālo kabeli
• Maza mēroga apraidei un galvas staciju sistēmām
• Vietējo video avotu (piemēram, kameru, multivides atskaņotāju) pievienošanai RF izplatīšanas tīklam

Galvenās specifikācijas

• Ieeja: 3x RCA (Video, Audio L, Audio R)
• Izeja: 1x RF koaksiālā (F-tipa)
• Modulācijas standarts: PAL B/G, D/K, I, L (izvēlams)
• Izejas frekvenču diapazons: 47-862 MHz
• Izejas kanāli: VHF (S03-S38), UHF (21-69)
• RF izejas līmenis: 85 dBµV
• Video ieejas līmenis: 1 Vpp (75 Ohm)
• Audio ieejas līmenis: 0,775 Vrms (10 kOhm)
• Frekvences kontrole: Kvarca stabilizēta
• Vadības metode: Mikroprocesors ar LED displeju un pogām
• Barošana: 230V maiņstrāva, 50Hz
• Enerģijas patēriņš: 3 W
• Antenas caurvade: Jā (RF IN/OUT)
• Testa signālu ģenerators: Jā
• Video kodēšana: PAL
• Kanālu izvēle: Digitāla
• Darba temperatūra: 0°C līdz +40°C
• Korpusa materiāls: Plastmasa

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet augstas kvalitātes RG6 koaksiālos kabeļus un F-tipa savienotājus. Pārliecinieties, ka izejas kanāls nav aizņemts ar spēcīgu apraides signālu, lai izvairītos no traucējumiem. Modulators ir paredzēts tikai iekštelpu lietošanai; izvairieties no mitruma vai ekstremālām temperatūrām.
