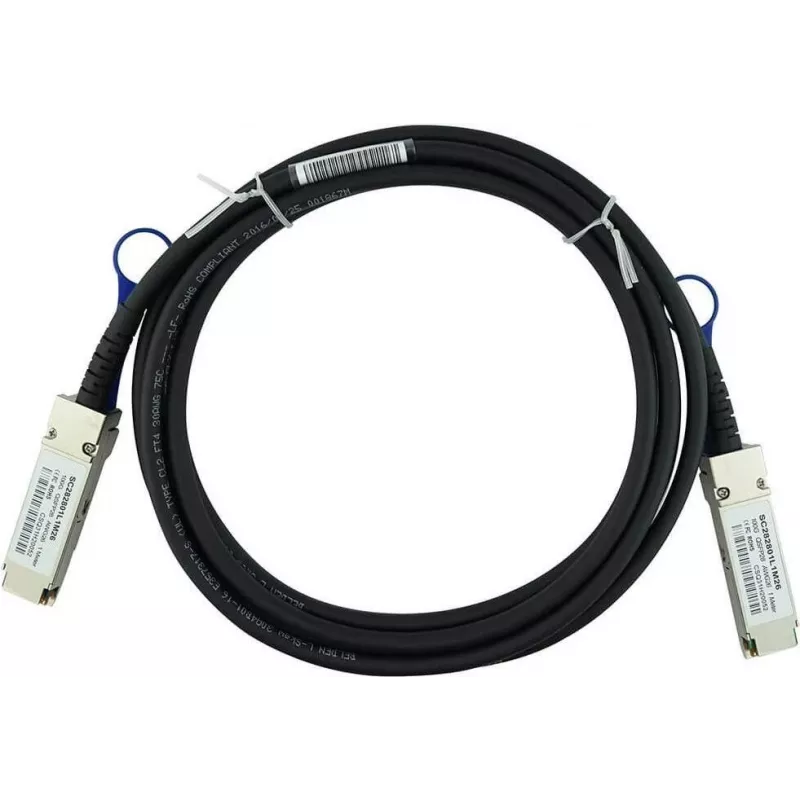

Tiešā pievienojuma vara (DAC) kabelis CBO QSFP28-DAC-3M 3 m – QSFP28 uz QSFP28, pasīvs 3 metru starpsavienojums

CBO QSFP28-DAC-3M ir 3 metru pasīvs tiešā pievienojuma vara (DAC) kabelis ar QSFP28 savienotājiem abos galos, kas izstrādāts īsa attāluma ātrdarbīgiem starpsavienojumiem starp QSFP28 pieslēgvietām. Kabelis nodrošina tiešu vara savienojumu 100GbE saitēm un ir paredzēts servera–komutatora un komutatora–komutatora savienojumiem statņos un datu centru topoloģijās. Kā pasīvs risinājums tas novērš nepieciešamību pēc atsevišķiem optiskajiem raiduztvērējiem, vienlaikus piedāvājot zemu aizturi un paredzamu signāla integritāti īsa attāluma saitēm.

Priekšrocības

Pasīvais QSFP28-DAC-3M nodrošina izmaksu ziņā efektīvu alternatīvu optiskās šķiedras savienojumiem īsos attālumos, samazinot gan iegādes, gan ekspluatācijas izdevumus. Tā fiksētais 3 m garums vienkāršo kabeļu plānošanu statņu vidēs un nodrošina nemainīgus elektriskos raksturlielumus bez papildu enerģijas patēriņa aktīvajiem komponentiem. QSFP28 savienotāji abos galos nodrošina saderību ar standarta QSFP28 pieslēgvietām un atbalsta tipiskus 100GbE lietojumus, kur nepieciešama zema aizture un stabila caurlaides spēja.

Piemērots

• Īsa attāluma 100 Gigabit Ethernet saitēm statņos vai starp blakus esošiem statņiem
• Tiešiem servera–komutatora vai komutatora–komutatora starpsavienojumiem datu centros
• Augsta blīvuma tīkla vidēm, kur nepieciešama zema aizture un paredzama veiktspēja
• Izmaksu jutīgām izvēršanām, kur nav nepieciešami optiskie raiduztvērēji

Galvenās specifikācijas

• Savienotāja tips: QSFP28 uz QSFP28
• Kabeļa tips: Pasīvs tiešā pievienojuma vara (DAC) kabelis
• Garums: 3 metri
• Atbalstītais saites ātrums: 100 Gigabit Ethernet (100GbE)
• Tipisks lietojums: īsa attāluma starpsavienojumi statņos un starp blakus esošiem statņiem
• Aizture: zema, pasīvs vara savienojums

Kā lietot

Uzstādiet QSFP28-DAC-3M, stingri ievietojot katru QSFP28 savienotāju QSFP28 pieslēgvietā tīkla ierīcēs, kuras jāsavieno. Pārliecinieties, ka ierīces ir izslēgtas vai tiek ievērotas iekārtas ražotāja ieteiktās karstās pieslēgšanas procedūras, lai izvairītos no pieslēgvietas bojājumiem. Pēc fiziskā savienojuma izveides pārbaudiet saites statusu, izmantojot ierīces pārvaldības saskarni, un konfigurējiet pieslēgvietas iestatījumus (ātrumu, joslu kartēšanu un protokolus) atbilstoši tīkla projektam. Papildu raiduztvērēji vai optiskās šķiedras ielāpi nav nepieciešami.

Ieteikumi

Izmantojiet kabeli norādītajās statņu un datu centru vidēs attālumiem līdz 3 metriem un izvairieties no ciešiem līkumiem vai mehāniska sprieguma savienotāju tuvumā. Pirms izvēršanas pārbaudiet QSFP28 pieslēgvietas saderību un atbalstītos 100GbE režīmus abos galapunktos. Garākiem posmiem vai vietās, kur nepieciešama elektriskā izolācija, apsveriet optiskos raiduztvērējus un optiskās šķiedras kabeļus, nevis pasīvos DAC kabeļus.
