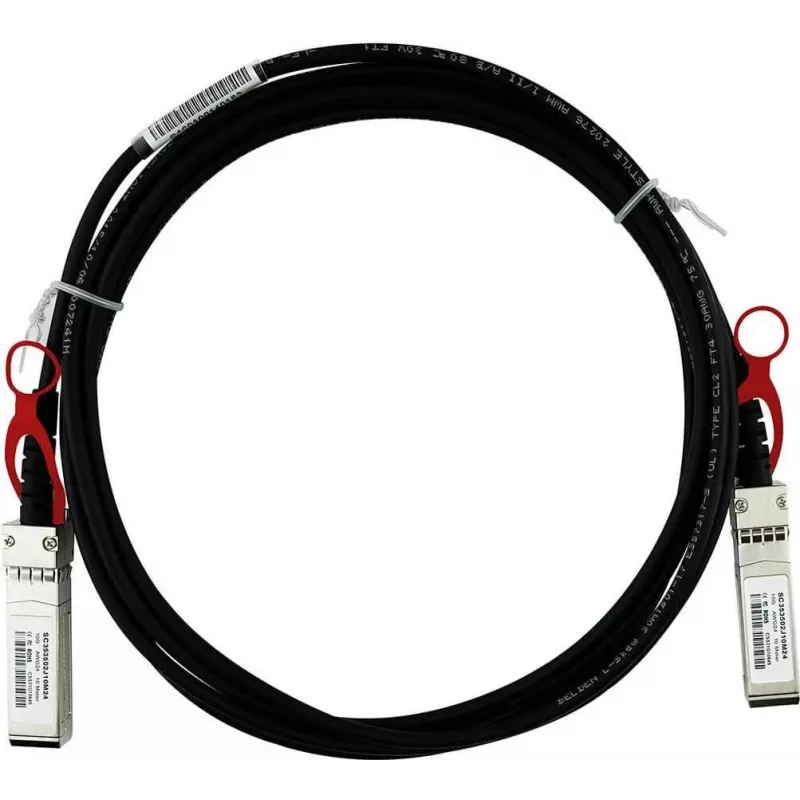

Tiešās pieslēgšanās vara (DAC) SFP+ kabelis, saderīgs ar CBO IB-TWX-0103 — 10Gbps SFP+ twinax, īss attālums

Šis tiešās pieslēgšanās vara (DAC) SFP+ kabelis, saderīgs ar CBO un identificēts ar modeli IB-TWX-0103, ir pasīvs twinax risinājums, kas paredzēts īsa attāluma 10 Gbps SFP+ savienojumiem. Tas izveido tiešu vara saiti starp slēdžiem, tīkla interfeisa kartēm (NIC) un glabāšanas ierīcēm, lai nodrošinātu zemu latentumu un augstu caurlaides spēju serveru savstarpējai un statīva līmeņa starpsavienojumiem datu centros un uzņēmumu tīklos. Kabelis ir paredzēts scenārijiem, kur nepieciešams ekonomisks un uzticams īsa sasniedzamības kabelējums.

Priekšrocības

Pasīvā twinax konstrukcija samazina enerģijas patēriņu un novērš nepieciešamību pēc atsevišķiem raiduztvērējiem, vienlaikus saglabājot 10 Gbps veiktspēju. Zems latentums un augsta signāla integritāte padara to piemērotu prasīgai tīkla satiksmei starp blakus esošiem statīviem vai viena statīva iekšienē. Fiksētie SFP+ savienotāji vienkāršo uzstādīšanu un samazina kļūmju iespējamību salīdzinājumā ar modulāriem optisko šķiedru raiduztvērējiem un pārsiešanu.

Piemērots

• Īsa attāluma 10 Gbps saites starp slēdžiem
• Tiešie savienojumi no serveriem uz statīva augšdaļas slēdžiem
• Glabāšanas blokiem un SAN starpsavienojumiem, kam nepieciešams zems latentums
• Izmaksu jutīgam datu centru un uzņēmumu statīvu kabelējumam

Galvenās specifikācijas

• Saskarnes tips: SFP+ uz SFP+ (tiešā pieslēgšanās twinax)
• Datu pārraides ātrums: līdz 10 Gbps
• Kabeļa tips: pasīvs twinax vara
• Sasniedzamība: īsa (piemērots statīva iekšienē un blakus statīvu savienojumiem)
• Latentums: zems, piemērots lielas caurlaides lietojumiem
• Saderība: saderīgs ar sistēmām, kas atbalsta SFP+ pasīvos DAC

Lietošana

Ievietojiet katru SFP+ savienotāju atbilstošajā SFP+ portā savā slēdžā, NIC vai glabāšanas ierīcē, līdz savienotājs nofiksējas. Pārliecinieties, ka abi gali ir pilnībā iesprausti un ka abu ierīču porti ir konfigurēti 10 Gbps darbībai. Nav nepieciešami papildu raiduztvērēji vai optiskie moduļi; kabelis darbojas kā tieša vara saite. Pārbaudiet saites statusu, izmantojot ierīču pārvaldības saskarnes, un veiciet nepieciešamās tīkla konfigurācijas, piemēram, saišu agregāciju vai VLAN iestatīšanu, atbilstoši jūsu izvērsumam.

Ieteikumi

Izmantojiet šo pasīvo DAC SFP+ kabeli īsiem, fiksētiem savienojumiem, ja porta attālums iekļaujas tipiskā statīva iekšienē vai blakus statīvu diapazonā. Izvairieties no kabeļa izvadīšanas caur gariem kanāliem vai ap asiem līkumiem; ievērojiet ražotāja noteikto minimālo līkumu rādiusu, lai saglabātu signāla kvalitāti. Attālumiem, kas pārsniedz noteikto īsās sasniedzamības diapazonu, vai gadījumos, kad nepieciešama optiskā izolācija, apsveriet aktīvus DAC vai optiskos SFP+ raiduztvērējus ar optisko šķiedru kabelējumu.
