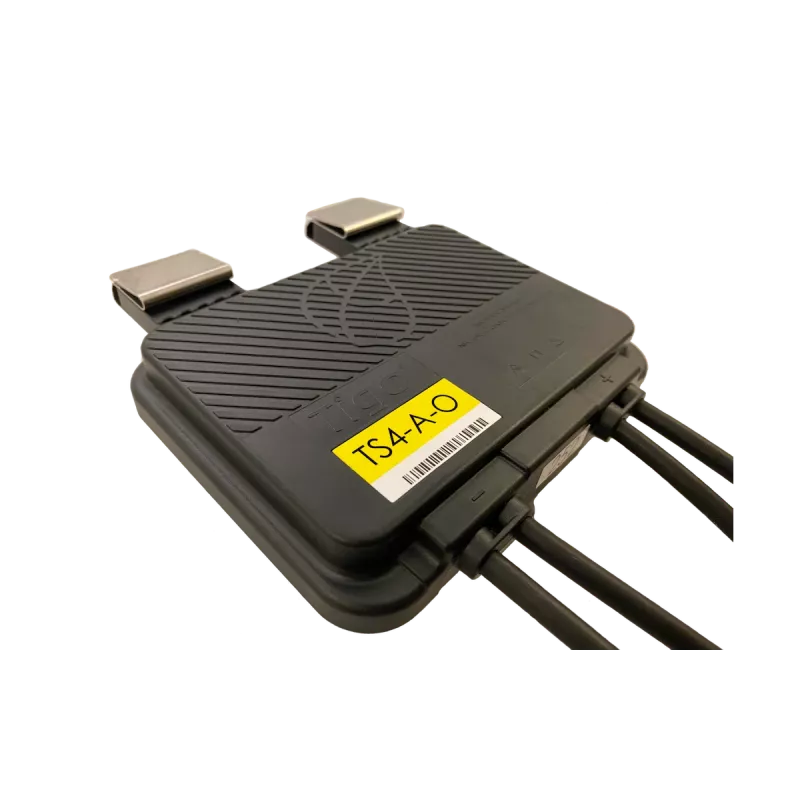

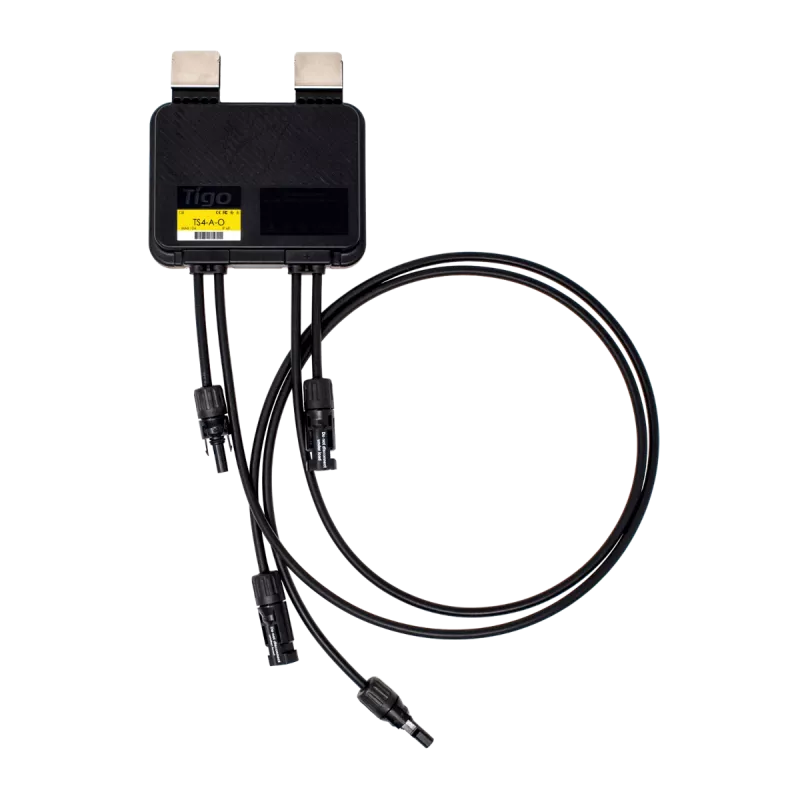

TIGO TS4-A-O 15A 700W 1000V IEC moduļa optimizētājs, ēnojuma pārvaldība un moduļa līmeņa uzraudzība

TIGO TS4-A-O ir moduļa līmeņa jaudas optimizētājs, kas paredzēts fotoelementu instalācijām. Tas ir specifiski paredzēts 15A, līdz 700W un 1000V IEC, optimizētājs tiek uzstādīts paneļa sadales kārbā un nodrošina katra moduļa optimizāciju, ēnojuma pārvaldību un moduļa līmeņa uzraudzību, ja to lieto kopā ar saderīgām TIGO sistēmām. Ierīce atbalsta bojājumu noteikšanu un ļauj uzlabot enerģijas ieguvi un sistēmas veiktspējas pārskatāmību.

Priekšrocības

TS4-A-O nodrošina katra moduļa maksimālās jaudas punkta optimizāciju, lai palielinātu enerģijas ieguvi mainīgos apstākļos. Tas ietver ēnojuma pārvaldības funkcijas, kas mazina daļēja ēnojuma ietekmi, un nodrošina moduļa līmeņa uzraudzību mērķtiecīgai diagnostikai. Ierīce ir kompakta un paredzēta tiešai montāžai pie moduļa sadales kārbas, un tās elektriskie parametri (15A, 700W, 1000V IEC) atbilst daudziem dzīvojamo un komerciālo fotoelementu moduļiem.

Piemērots

• Dzīvojamo māju jumta fotoelementu sistēmām
• Komerciāliem fotoelementu masīviem, kur nepieciešama moduļa līmeņa uzraudzība
• Instalācijām ar daļēju ēnojumu, kur nepieciešama ēnojuma pārvaldība
• Sistēmām, kurās tiek izmantota saderīga TIGO sakaru un uzraudzības aparatūra

Galvenās specifikācijas

• Modelis: TIGO TS4-A-O (MPN 462-00252-32, EAN 2000001295083)
• Elektriskie parametri: 15 A, līdz 700 W, 1000 V IEC
• Funkcionalitāte: moduļa līmeņa optimizētājs, ēnojuma pārvaldība, moduļa līmeņa uzraudzība
• Montāža: pie moduļa sadales kārbas
• Neto svars: 0.52 kg; Bruto svars: 0.63 kg; Iepakojuma izmēri (P×D×A): 138 × 140 × 23 mm
• Daudzums iepakojumā: 1 gab.; Palešu daudzums: 1587 gab.
• Iepakojuma materiāli: Papīrs/kartons 85 g, Plastmasa (bez PET) 25 g; Taras svars: 0.11 kg
• Iebūvēta baterija: Nē; EEIA nodoklis: Jā; EEIA klasifikācija: CL109:6:2017-04-01
• Citas īpašības: 0.12/1.2M, MCA (ražotāja dati)
• Garantija: 300 mēneši

Kā lietot

Uzstādiet TS4-A-O pie moduļa sadales kārbas, ievērojot TIGO uzstādīšanas rokasgrāmatu un vietējos elektriskos noteikumus. Savienojiet līdzstrāvas ieejas un izejas vadus atbilstoši norādītajai polaritātei un parametriem, un integrējiet optimizētāju TIGO sakaru/uzraudzības sistēmā moduļa līmeņa datu iegūšanai. Pirms sprieguma pieslēgšanas pārbaudiet savienojumus, zemējumu un sistēmas konfigurāciju. Izmantojiet saderīgus savienotājus un montāžas piederumus, kā to iesaka ražotājs.

Ieteikumi

Lai sasniegtu optimālu veiktspēju, savienojiet TS4-A-O ar saderīgu TIGO uzraudzības aparatūru un ievērojiet ražotāja nodošanas ekspluatācijā un programmaparatūras atjaunināšanas procedūras. Nodrošiniet, lai sistēmas projektējums ievērotu 15 A, 700 W un 1000 V IEC robežas, un ņemiet vērā ēnojuma modeļus masīva izkārtojumā, lai maksimāli izmantotu ēnojuma pārvaldības un moduļa līmeņa optimizācijas priekšrocības.
