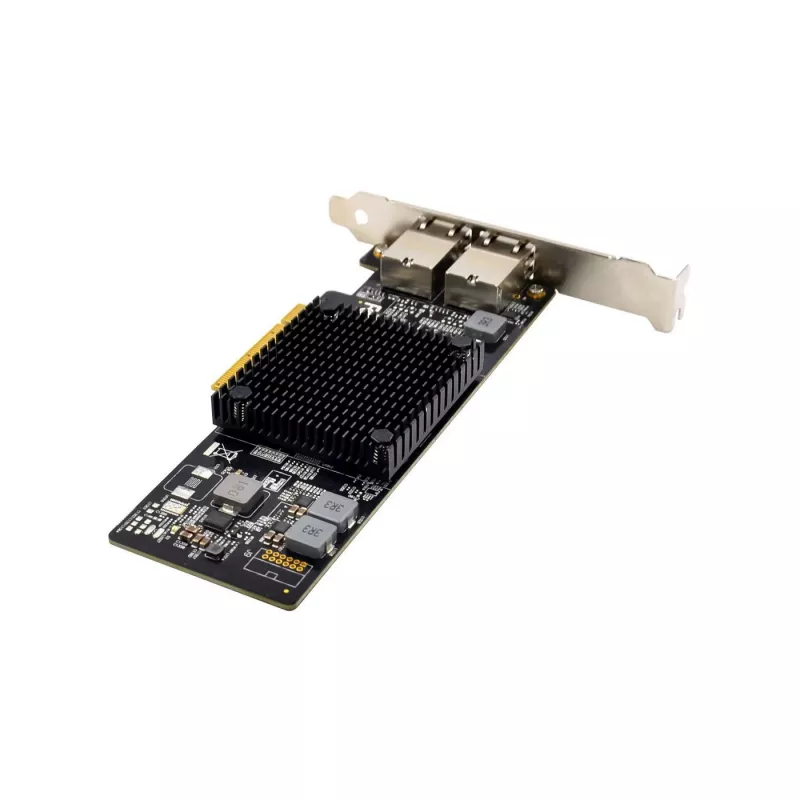

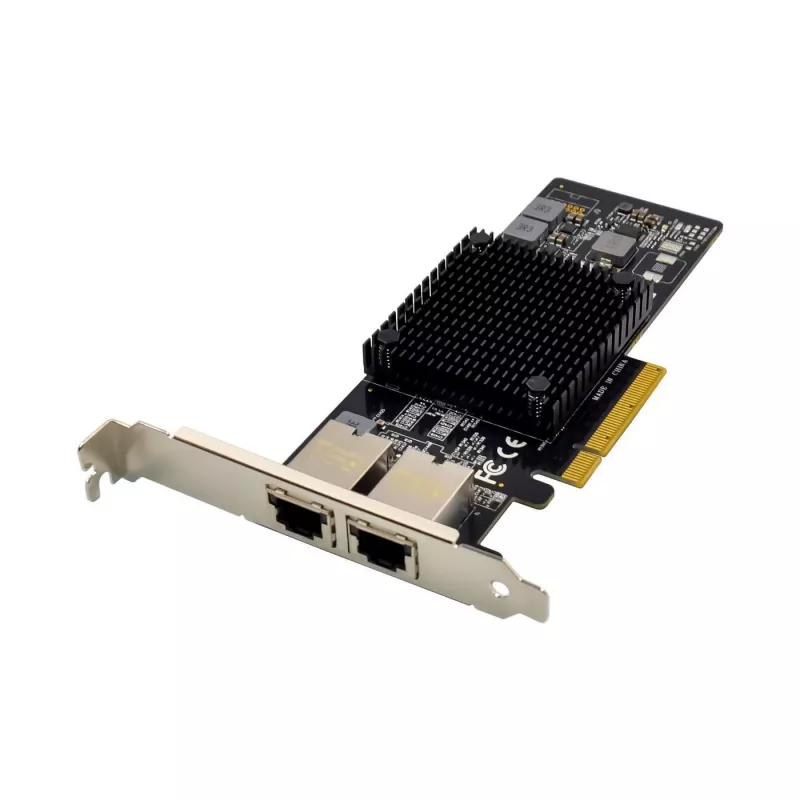

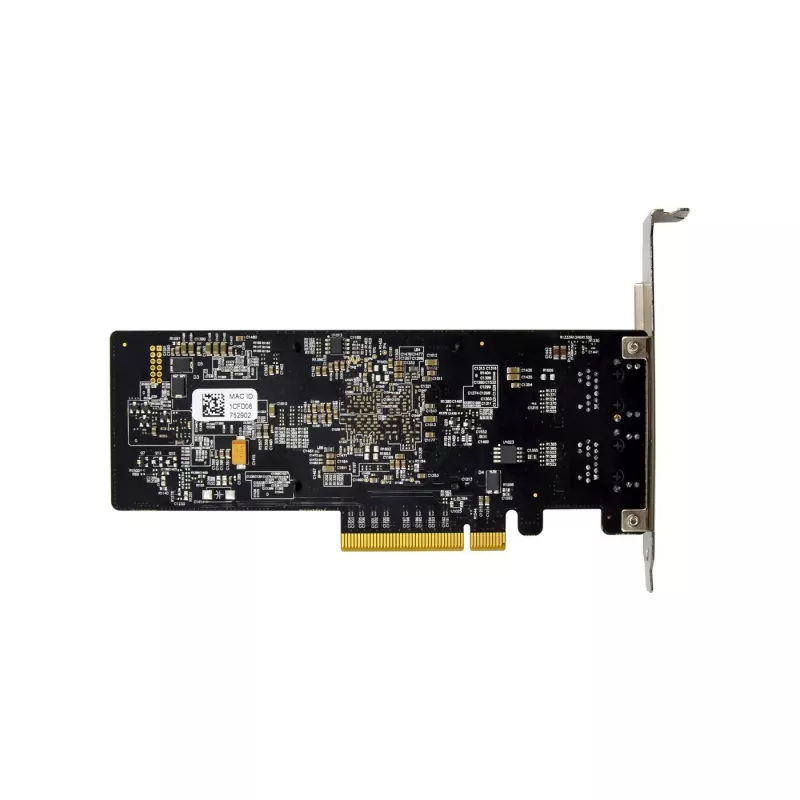

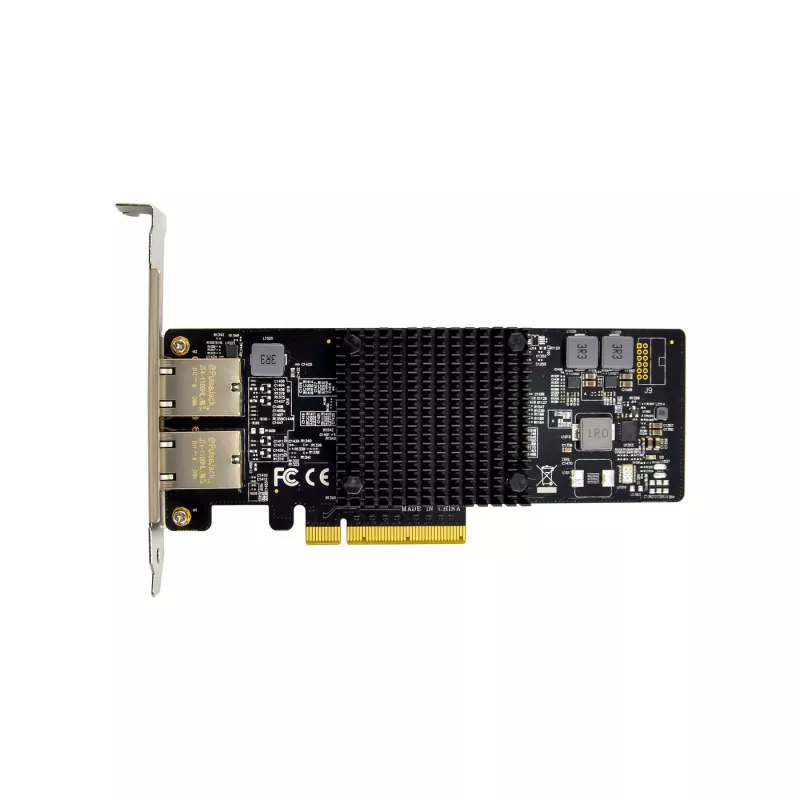

Tīkla adapteris MicroConnect PCIe x8 Dual RJ45 10 GbE X550, PCIe x8, Dual RJ45 10GbE

MicroConnect PCIe x8 Dual RJ45 10 GbE X550 ir tīkla adapteris, kas nodrošina divus 10 Gigabit Ethernet RJ45 portus, izmantojot PCIe x8 saskarni. Paredzēts galddatoriem un serveriem ar brīvu PCIe x8 slotu, karte atbalsta pilnas dupleksās 10 Gb/s darbību katram portam, nodrošinot augstas caurlaidspējas vadu savienojumu prasīgām tīkla vidēm. Adapteris ir balstīts uz pārbaudītu kontrolieru saimi un piedāvā standarta Ethernet funkcijas, kas nepieciešamas datu centru un darbstaciju tīklu veidošanai, tostarp VLAN atzīmēšanas, saišu apkopošanas un aparatūras atslodzes atbalstu, lai samazinātu CPU noslodzi.

Priekšrocības

Adapteris nodrošina divus 10 GbE vara portus vienā zema profila kronšteina konstrukcijā, ļaujot instalēt gan kompaktos, gan pilna augstuma gadījumos. Ar PCIe x8 saskarni tas nodrošina pietiekamu resursdatora joslas platumu līnijas ātruma datplūsmai abos portos, vienlaikus saglabājot savietojamību ar daudziem serveru un darbstaciju PCIe slotiem. Aparatūras atslodzes iespējas un atbalsts izplatītiem tīkla standartiem palīdz samazināt CPU noslodzi un uzlabo kopējo caurlaidspēju virtualizācijai, dublēšanai un lielu datņu pārsūtīšanai.

Piemērots

• Ātrgaitas serveru augšupsaitēm un apkopošanai
• Virtualizācijas resursdatoriem un hipervizoru tīkliem
• Atmiņas tīkliem NAS un SAN piekļuvei
• Darbstacijām, kurām nepieciešama 10 Gigabit vadu savienojamība
• Tīkla testēšanas un laboratorijas vidēm

Galvenās specifikācijas

• Saskarne ar resursdatoru: PCI Express x8 (elektriskā)
• Porti: 2 × RJ45 10 Gigabit Ethernet
• Maksimālā caurlaidspēja katram portam: līdz 10 Gbit/s pilnā dupleksā
• Atbalstītie saišu režīmi: 10GBASE-T, atpakaļsavietojams ar 1G/100M/10M
• Formas faktors: zema profila kronšteins ar pilna augstuma savietojamību
• PHY/vide: varš (vītais pāris) ar standarta Ethernet kabeļiem
• Atslodzes funkcijas: kontrolsummas atslodze, TCP segmentēšanas atslodze, liela apjoma saņemšanas atslodze (atkarībā no draivera)
• Wake-on-LAN un VLAN atzīmēšanas atbalsts

Lietošana

Uzstādiet adapteri brīvā PCIe x8 (vai x16) slotā izslēgtā sistēmā, ievērojot statiskās elektrības drošības pasākumus. Nostipriniet kronšteinu, pievienojiet tīkla kabeļus abiem RJ45 portiem un palaidiet sistēmu. Instalējiet atbilstošo draiveri izmantotajai operētājsistēmai; daudzas mūsdienu sistēmas ietver saderīgus draiverus, bet pārdevēja draiveri var nodrošināt papildu funkcionalitāti. Pēc draiveru instalēšanas konfigurējiet tīkla iestatījumus, izmantojot operētājsistēmu vai pārvaldības rīkus: iestatiet IP adreses, saišu apkopošanu, VLAN vai citas funkcijas atbilstoši tīkla projektam.

Ieteikumi

Lai nodrošinātu uzticamu 10GBASE-T veiktspēju lielākos attālumos, izmantojiet augstas kvalitātes Cat6a (vai labāku) vītā pāra kabeļus; pārliecinieties, ka resursdatora BIOS un operētājsistēma atbalsta PCIe x8 ierīces un ka serveru un darbstaciju korpusos ir nodrošināta pietiekama gaisa plūsma, lai izvairītos no termiskās ierobežošanas ilgstošas lielas slodzes laikā.
