Tīkla analizators Trendnet TC-NTP1

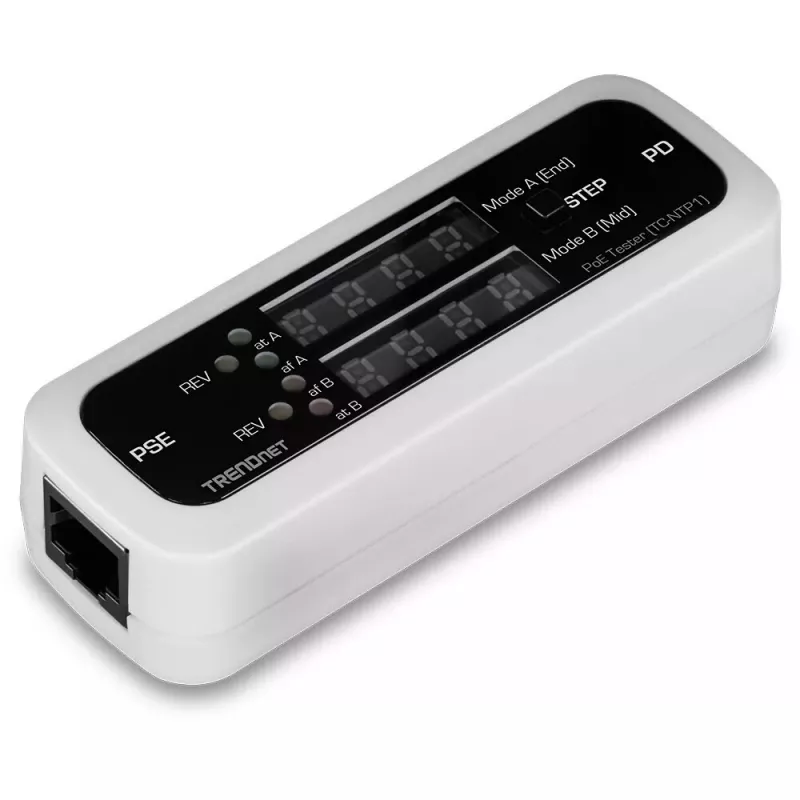

TRENDnet TC-NTP1 iekšlīnijas PoE testeris ir kompakts, bez baterijām darbināms tīkla testeris, kas paredzēts iekšlīnijas PoE diagnostikai. Tas tiek savienots starp barošanas iekārtu (PSE) un barojamo ierīci (PD), izmantojot divus gigabitu portus, un reāllaikā parāda mērījumus, piemēram, spriegumu, strāvas stiprumu un jaudu. Testeris atbalsta IEEE 802.3af/at/bt standartus aktīvajam PoE līdz 100 W, kā arī nosaka nestandarta pasīvās PoE ierīces 11–60 V diapazonā. Tā mazie izmēri (aptuveni 100 mm x 36 mm x 26 mm) padara to ērti pārnēsājamu lietošanai uz vietas.

Priekšrocības

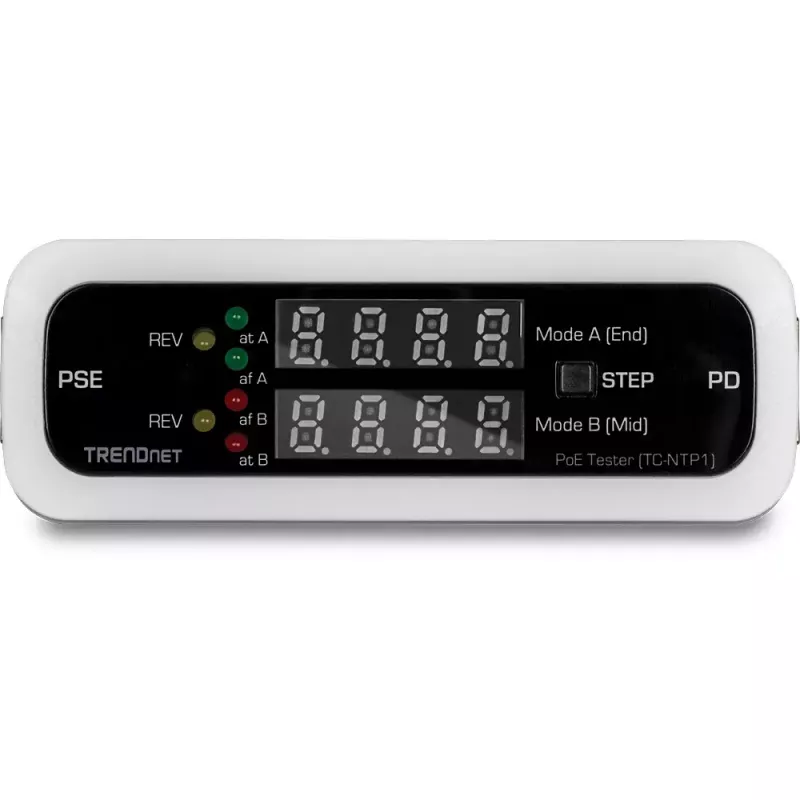

TC-NTP1 nodrošina tūlītēju PoE parametru mērīšanu, neizmantojot baterijas vai papildu aprīkojumu, piedāvājot priekšējā panelī 4 ciparu LED displeju un LED indikatorus, kas rāda PoE tipu, avotu, polaritāti un jaudu. Tas piedāvā trīs režīmus elastīgai testēšanai — T-režīms PSE portu un sprieguma izejas novērtēšanai, N-režīms pasīvajām PoE ierīcēm un I-režīms iekšlīnijas PD mērījumiem —, kā arī ietver soļa pogu, lai pārslēgtu vai bloķētu rādījumus, un pārslēdzēju, lai mainītu režīmus.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Lauka tehniķi, kas pārbauda PoE spriegumu un jaudas padevi IP kamerām, piekļuves punktiem un VoIP tālruņiem
• Tīkla inženieri, kas testē PoE slēdžus un inžektorus, lai noteiktu atbalstītos standartus un izeju
• Pasīvo PoE instalāciju un nestandarta barošanas avotu traucējummeklēšana
• Iekšlīnijas PD reāllaika sprieguma, strāvas vai jaudas uzraudzība uzstādīšanas vai apkopes laikā

Galvenās specifikācijas

• Modelis: TRENDnet TC-NTP1

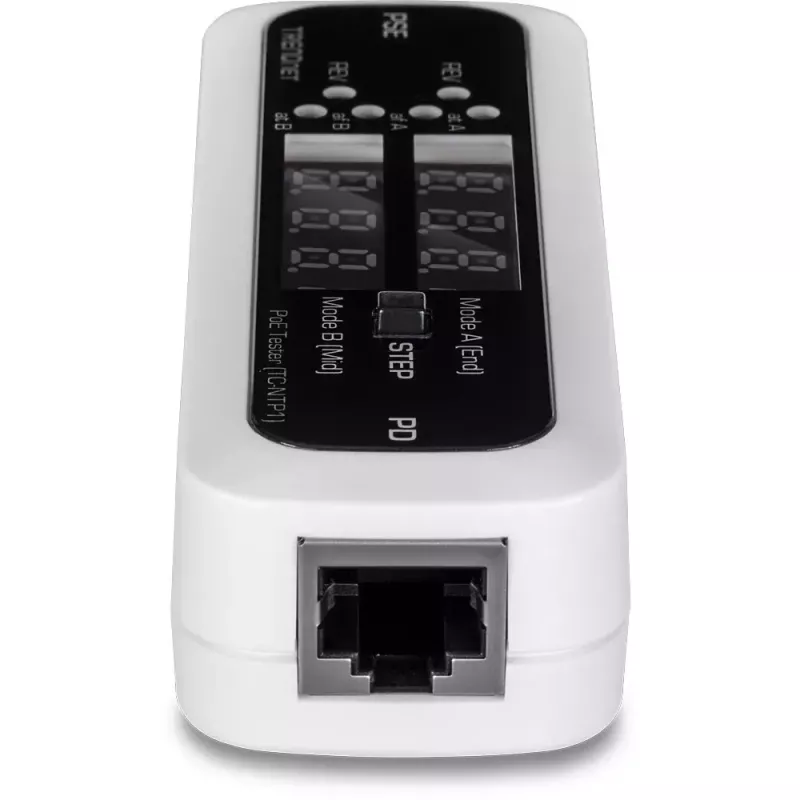

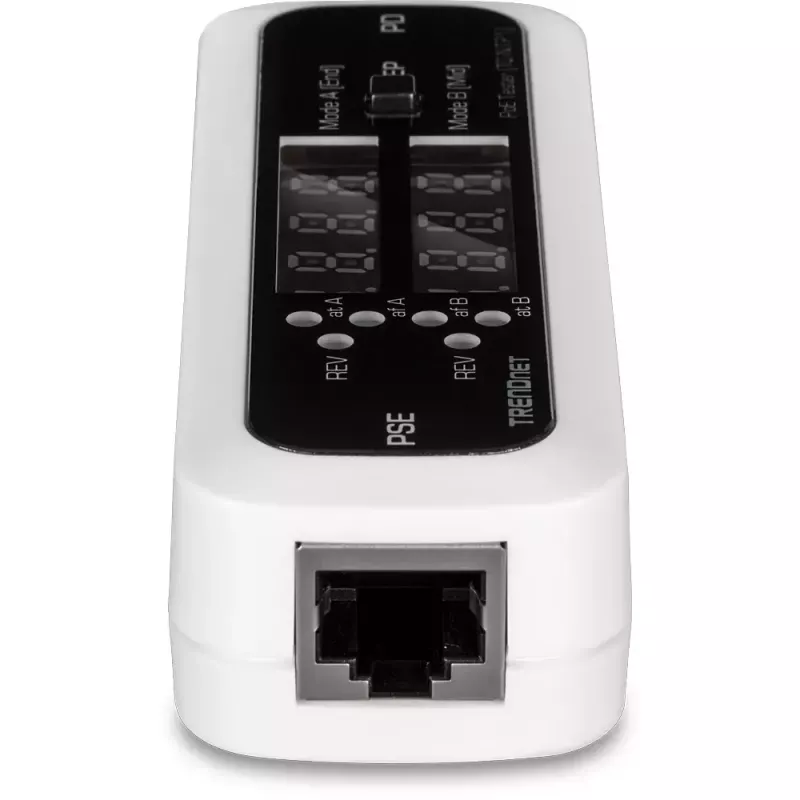

• Porti: 1 x Gigabit PSE ports, 1 x Gigabit PD ports
• PoE atbalsts: IEEE 802.3af / 802.3at / 802.3bt (aktīvs) līdz 100 W; pasīvais PoE 11–60 V
• Displejs: Priekšējā paneļa 4 ciparu septiņu segmentu zils LED
• Testēšanas režīmi: T-režīms, N-režīms, I-režīms
• Vadības elementi: Soļa poga rādījumu pārslēgšanai/bloķēšanai; apakšējais pārslēdzējs režīmu maiņai
• Barošana: Darbojas bez baterijām (barošanu nodrošina PoE savienojums)
• Izmēri: ~100 mm x 36 mm x 26 mm
• Sertifikācija: CE, FCC

Lietošana

Savienojiet PSE (PoE slēdzi vai inžektoru) ar PSE marķēto gigabitu portu un pievienojiet PD (barojamo ierīci) ar PD marķēto gigabitu portu. Izmantojiet apakšējo pārslēdzēju, lai izvēlētos T-režīmu, lai testētu PSE portu un izmērītu sprieguma izeju, N-režīmu nestandarta pasīvajām PoE ierīcēm vai I-režīmu pievienotās PD iekšlīnijas mērījumiem. Nospiediet soļa pogu, lai pārslēgtos starp sprieguma, strāvas stipruma un jaudas rādījumiem; nospiediet un turiet, ja vēlaties bloķēt konkrētu rādījumu nepārtrauktai uzraudzībai. Nolasiet skaitliskās vērtības priekšējā paneļa LED un skatiet LED indikatorus, lai iegūtu informāciju par PoE tipu, polaritāti un jaudas statusu.

Ieteikumi

Izmantojiet TC-NTP1 iekšlīnijā starp PSE un PD, kad nepieciešami tūlītēji, reāllaika jaudas mērījumi. Lai iegūtu labākos rezultātus, pārliecinieties, ka režīms atbilst ierīces tipam (T-režīms PSE testēšanai, N-režīms pasīvajam PoE, I-režīms iekšlīnijas PD mērījumiem) un izvairieties no testera ievietošanas vidē ar ekstremālām temperatūrām vai mitrumu.
