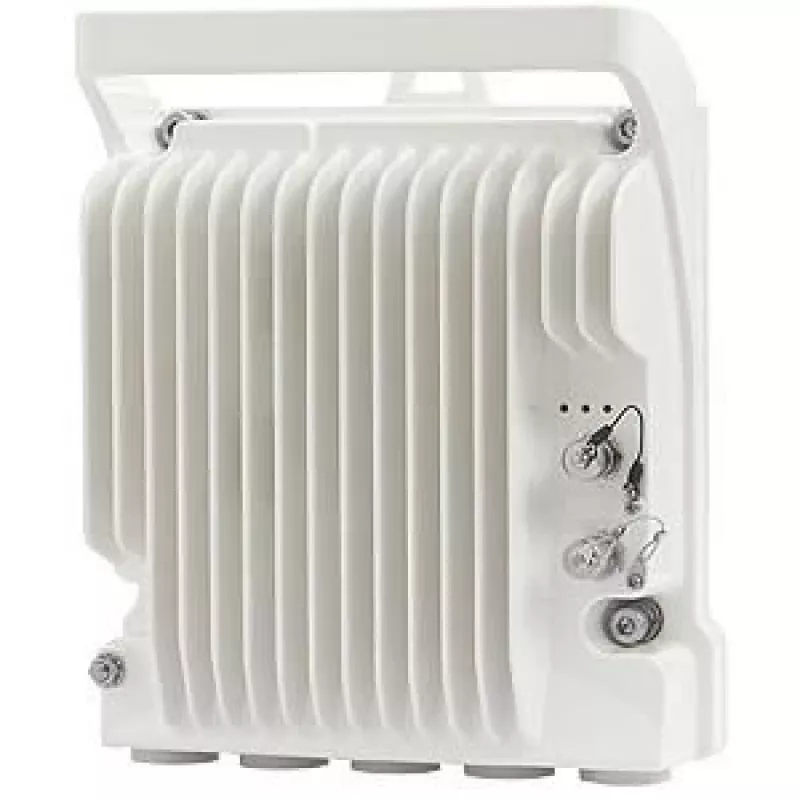

Tīkla antena Cambium Networks PTP 820S, radio 24–38 GHz, 48 V DC, IP66, 10/100/1000Base-T

Cambium Networks PTP 820S ir punkts-punkts mikroviļņu radio iekārta āra bezvadu savienojumam, kas darbojas 24–38 GHz frekvenču diapazonā. Paredzēta licencētiem mikroviļņu savienojumiem, iekārta nodrošina Ethernet savienojumu ar 10/100/1000Base-T un atbalsta standarta tīkla protokolus, piemēram, IEEE 802.1Q VLAN marķēšanu, 802.1p QoS, 802.1ab LLDP un parastos Ethernet standartus. Kompaktais, laikapstākļiem izturīgais korpuss ar IP66 aizsardzības klasi un līdzstrāvas barošanas ieeju padara iekārtu piemērotu izvietošanai torņos un uz jumtiem, kur nepieciešami uzticami, lielas kapacitātes savienojumi.

Priekšrocības

PTP 820S apvieno mikroviļņu radio veiktspēju ar integrētām tīkla funkcijām, lai nodrošinātu lielas kapacitātes, zema latentuma transporta risinājumu. Tā atbalsts Gigabit Ethernet un standarta VLAN un QoS protokoliem ļauj netraucēti integrēties pakalpojumu sniedzēju un uzņēmumu tīklos. IP66 klases korpuss un līdzstrāvas barošana vienkāršo uzstādīšanu ārpus telpām un samazina nepieciešamību pēc īpašas aizsardzības. Kompaktie izmēri un fokusētā frekvenču josla piedāvā iespējas licencētiem punkts-punkts savienojumiem ar paredzamiem traucējumu raksturlielumiem.

Piemērots

• Āra bezvadu savienojumam starp torņiem vai ēkām
• Lielas kapacitātes punkts-punkts savienojumiem pilsētu un reģionālajos tīklos
• Savienojumam mobilo sakaru bāzes stacijām, fiksētās bezvadu piekļuves agregācijai un privātajiem tīkliem

Galvenās specifikācijas

• Darbības frekvenču diapazons: 24–38 GHz
• Ethernet saskarne: 10/100/1000Base-T
• Atbalstītie tīkla protokoli: IEEE 802.1Q, 802.1p, 802.1ab, 802.3, 802.3ac, 802.3ad
• Barošanas ieeja: 48 V DC
• Aizsardzības klase: IP66
• Tipiski korpusa izmēri: aptuveni 233 × 98 × 230 mm
• Pielietojuma veids: licencēts punkts-punkts mikroviļņu savienojums

Kā lietot

Uzstādiet PTP 820S uz piemērota staba, torņa kronšteina vai jumta stiprinājuma ar skaidru redzamības līniju uz attālo iekārtu. Pievienojiet Gigabit Ethernet portu tīklam, izmantojot ekranētu Ethernet kabeli, un nodrošiniet 48 V līdzstrāvas barošanu caur ieteicamo barošanas inžektoru vai līdzstrāvas padevi. Konfigurējiet tīkla pamatparametrus, piemēram, savienojuma IP adresāciju, VLAN un QoS, izmantojot ierīces pārvaldības saskarni vai centralizētu tīkla pārvaldības sistēmu. Noregulējiet antenu maksimālā uztvertā signāla stipruma sasniegšanai un pārbaudiet savienojuma veiktspēju ar iebūvēto uzraudzību un diagnostiku.

Ieteikumi

Novietojiet iekārtas, lai nodrošinātu netraucētu redzamības līniju un pietiekamu savienojuma rezervi licencētai darbībai; izmantojiet profesionālus izlīdzināšanas rīkus un ievērojiet vietējos licencēšanas noteikumus. Izmantojiet pārsprieguma aizsardzību un zemējuma praksi, kas piemērota āra mikroviļņu iekārtām, un izmantojiet ekranētus Ethernet kabeļus visiem āra tīkla posmiem. Regulāri pārraugiet savienojuma statistiku un veiciet periodiskus programmaparatūras atjauninājumus, ko nodrošina ražotājs, lai uzturētu veiktspēju un drošību.
