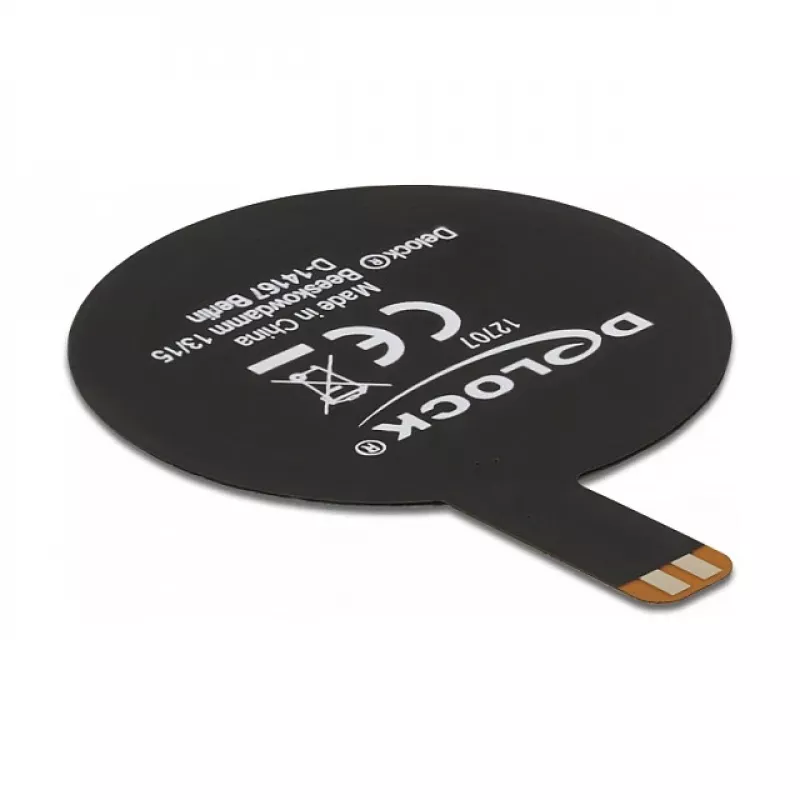

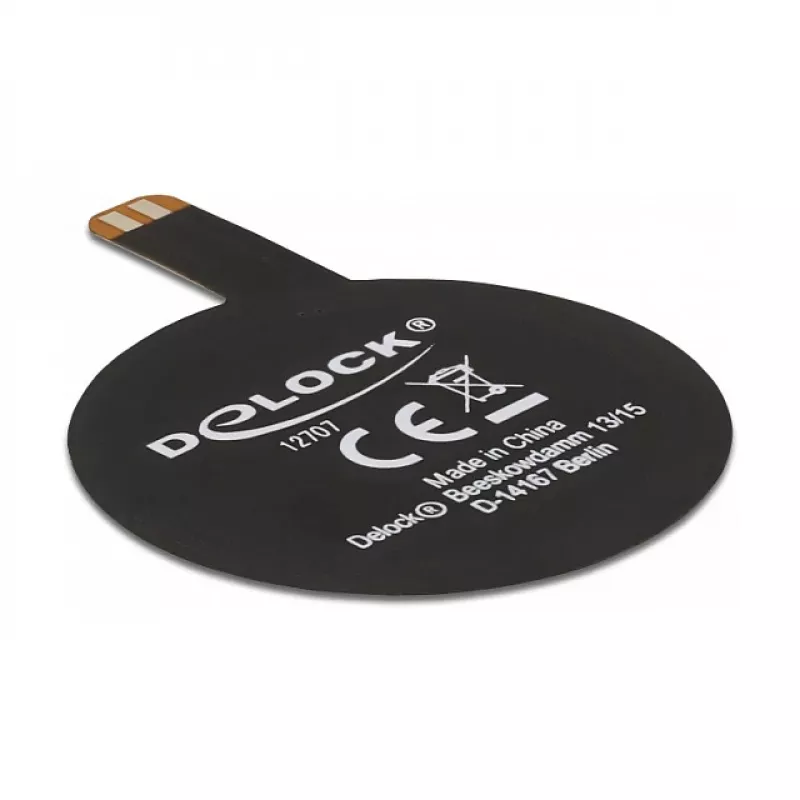

Tīkla antena DeLOCK 12707

DeLOCK 12707 tīkla antena ir paredzēta iekšējai lietošanai ar NFC 13,56 MHz sistēmām. Ar 50 Ω pretestību un kompaktu, zemu profilu korpusu (40 mm × 54,5 mm × 0,27 mm) šī melnā antena ir paredzēta integrācijai tīkla ierīcēs un NFC iespējotās ierīcēs, kur ir ierobežota vieta. Produkts tiek piegādāts kā viena vienība polietilēna maisiņā.

Priekšrocības

Antena atbalsta NFC 13,56 MHz frekvenču joslu un nodrošina stabilu 50 Ω pretestību, lai nodrošinātu savietojamību ar standarta NFC priekšējām daļām. Tās ļoti plānais formas faktors un mazais nospiedums padara to piemērotu šaurās uzstādīšanas vietās, savukārt melnā apdare ļauj to neuzkrītoši uzstādīt ierīcēs.

Piemērots

• Iekšējiem NFC moduļiem un lasītājiem, kas darbojas 13,56 MHz frekvencē
• Kompaktām tīkla ierīcēm un iegultajām sistēmām
• Ierīcēm, kam nepieciešama zema profila, diskrēta antena

Galvenās specifikācijas

• Frekvenču josla: 0,01356 GHz (13,56 MHz)
• Pretestība: 50 Ω
• Izmēri: 40 mm (P) × 54,5 mm (D) × 0,27 mm (A)
• Krāsa: Melna
• Iepakojums: 1 vienība polietilēna maisiņā
• Zīmols: DELOCK, MPN: 12707, EAN: 4043619127078

Lietošanas norādījumi

Uzstādiet antenu ierīces iekšpusē netālu no NFC moduļa vai lasītāja, ievērojot ierīces ražotāja mehāniskās un RF izvietojuma vadlīnijas. Nodrošiniet pareizu 50 Ω savienojumu ar NFC priekšējo daļu vai saskaņošanas tīklu un izvairieties no lielu metāla priekšmetu novietošanas tieši blakus antenas zonai, lai novērstu noskaņojuma izjaukšanu. Pēc uzstādīšanas pārbaudiet antenas veiktspēju, izmantojot RF testēšanu.

Ieteikumi

Lai iegūtu labākos rezultātus, novietojiet antenu ar brīvu zonu ap to un ievērojiet vismaz dažu milimetru attālumu no lieliem vadošiem komponentiem. Ja rodas integrācijas problēmas, skatiet ierīces RF izvietojuma vadlīnijas un veiciet pretestības saskaņošanu pēc nepieciešamības.
