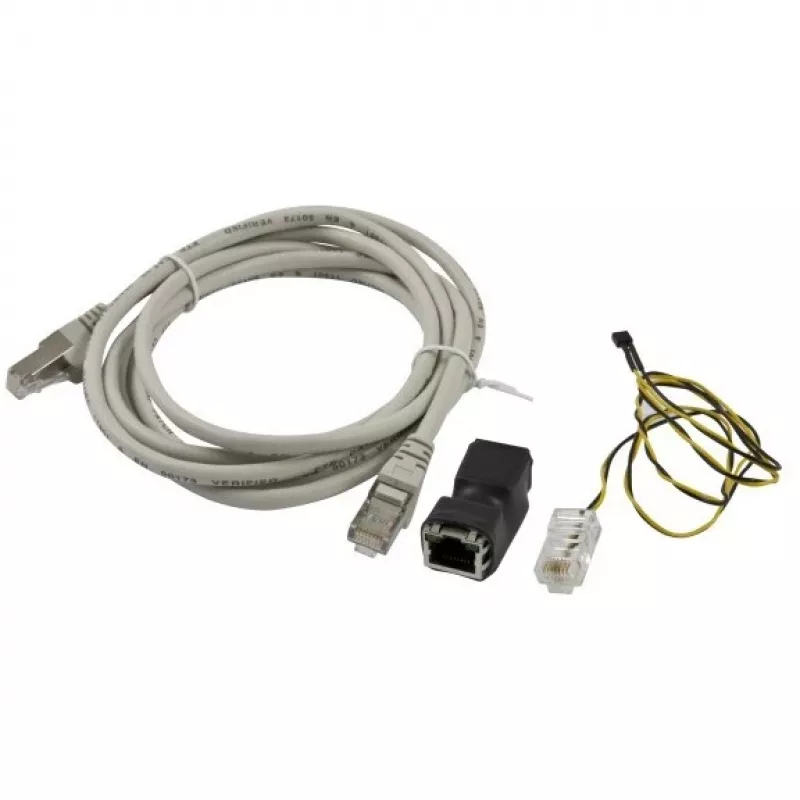

Tīkla kabelis ALLNET 92145 Pelēks

D0 sensors ALL3691, kas paredzēts D0 impulsu izejas uztveršanai no komunālo elektroenerģijas skaitītāju izejām un signāla pārraidīšanai patēriņa uzraudzībai. Sensors uztver infrasarkanos D0 impulsus, kurus parasti elektroenerģijas skaitītāji izstaro ik pēc divām sekundēm, un pārvērš tos elektriskā signālā, kas piemērots pieslēgšanai datu reģistratoriem vai uzraudzības ierīcēm. ALLNET D0 sensors tiek piegādāts kā maza ārēja vienība, kas jāpiestiprina tieši pie skaitītāja priekšpuses; piestiprināšana tiek veikta individuāli, lai atbilstu skaitītāja ģeometrijai (piemēram, izmantojot līmlenti).

Priekšrocības

ALLNET D0 sensors nodrošina kompaktu un vienkāršu veidu, kā nolasīt D0 izeju no dažādiem skaitītāju korpusiem. Tas atbalsta infrasarkano D0 noteikšanu ar formas faktoru, ko var pielāgot dažādām skaitītāju formām. Uzstādīšana ir neinvazīva un neprasa iekšējās elektroinstalācijas izmaiņas skaitītājā. Ierīce ir saderīga ar standarta D0 telemetrijas saskarnēm, pieslēdzot to atbilstošām uzraudzības iekārtām.

Piemērots

• D0 impulsu nolasīšanai no mājsaimniecību elektroenerģijas skaitītājiem
• Enerģijas uzraudzības sistēmām un datu reģistratoriem
• Mājas automatizācijas un viedās uzskaites projektiem

Galvenās specifikācijas

• Ražotājs: ALLNET
• Modelis / MPN: ALL369x-D0-01
• EAN: 4038816000330
• Saskarne: D0 impulss (infrasarkanā noteikšana uz elektrisko izeju)
• Montāža: Ārēja piestiprināšana pie skaitītāja priekšpuses (līmlente vai lente)

Kā lietot

Novietojiet ALLNET D0 sensoru virs skaitītāja infrasarkanā D0 raidītāja tā, lai sensora detektors uztver impulsus. Nostipriniet sensoru pie skaitītāja korpusa, izmantojot līmlenti vai citu piemērotu metodi, nodrošinot stabilu izlīdzinājumu ar skaitītāja izejas logu. Pievienojiet sensora izejas kabeli D0 ieejai savam datu reģistratoram vai uzraudzības ierīcei saskaņā ar uzraudzības iekārtas elektroinstalācijas prasībām. Pārbaudiet uztveršanu, pārbaudot uzraudzības sistēmā regulārus impulsu atjauninājumus (parasti viens impulss ik pēc divām sekundēm).

Ieteikumi

Pārliecinieties, ka sensors ir stingri izlīdzināts ar skaitītāja D0 raidītāju un ir aizsargāts no tiešiem saules stariem vai spēcīgiem apkārtējiem infrasarkanajiem avotiem, kas varētu traucēt impulsu noteikšanu. Izmantojiet piemērotu līmlenti, kas nesabojā skaitītāja virsmu, un pārbaudiet vietējos noteikumus pirms ierīču piestiprināšanas pie komunālajiem skaitītājiem.
