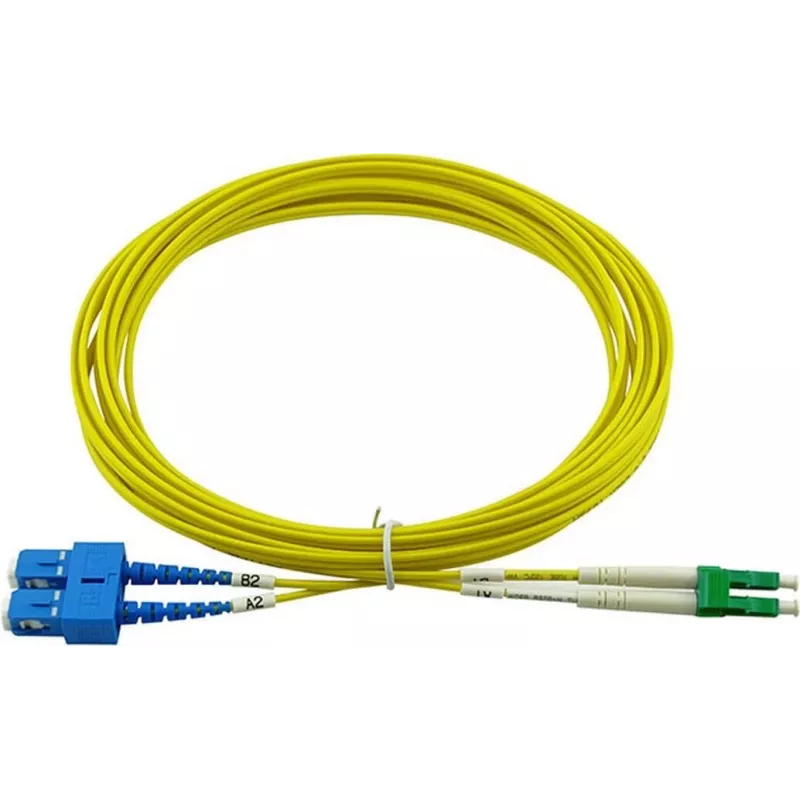

Tīkla kabelis BlueOptics Duplex LWL savienotājkabelis LC-APC/SC-UPC OS2 5m zils

BlueOptics Duplex LWL savienotājkabelis LC-APC/SC-UPC OS2 5m zils ir vienmoda optiskās šķiedras savienotājkabelis, kas paredzēts savienojumiem no punkta uz punktu telekomunikāciju un datu tīklos. Tajā tiek izmantoti LC-APC uz SC-UPC savienotāji un OS2 vienmodas šķiedra (E9/125µm, G.657.A1) 5 metru garumā. Kabelim raksturīgi zemi ievades zudumi, kas ir mazāki par 0,2 dB, keramikas uzmavas un 2,0 mm bufera caurule, kas nodrošina mehānisku stabilitāti. Ārējais apvalks ir LSZH, lai ierobežotu dūmu un toksisko izmešu daudzumu slēgtās telpās. Komplektā ir iekļauts mērījumu protokols, lai pārbaudītu vājinājumu un savienotāju veiktspēju.

Priekšrocības

Šis optiskās šķiedras savienotājkabelis apvieno OS2 vienmodas veiktspēju ar APC/UPC savienotāju gala virsmu ģeometriju, lai nodrošinātu zemu atpakaļatstarošanos un zemus ievades zudumus. Keramikas uzmavas un augstas kvalitātes zīmola šķiedra nodrošina atkārtojamus savienojumus un ilgtermiņa uzticamību. LSZH apvalks nodrošina drošāku lietošanu slēgtās vai publiskās ēkās, kur nepieciešamas samazināta dūmu daudzuma un bezhalogēna īpašības. Pievienotais mērījumu protokols dokumentē vājinājuma un nepārtrauktības pārbaudes vērtības.

Piemērots

• Vienmodas savienojumiem no punkta uz punktu datu centros un serveru telpās
• Telekomunikāciju mugurkaula un piekļuves tīklu savienojumiem
• FTTx nolaižamajiem kabeļiem, kur nepieciešamas LC-APC uz SC-UPC saskarnes
• Iekštelpu instalācijām, kur drošības apsvērumu dēļ nepieciešams LSZH apvalks

Galvenās specifikācijas

• Šķiedras veids: vienmodas OS2 (E9/125µm, G.657.A1)
• Savienotājs A: LC-APC (leņķiski pulēts)
• Savienotājs B: SC-UPC (īpaši pulēts cilindrisks)
• Garums: 5 metri
• Ievades zudumi: < 0,2 dB (tipiski)
• Uzmavas materiāls: keramika
• Bufera/caurules diametrs: 2,0 mm
• Ārējais apvalks: LSZH (Low Smoke Zero Halogen)
• Iekļauts: mērījumu protokols, kas dokumentē testa rezultātus

Kā lietot

Pirms uzstādīšanas pārbaudiet savienotājus un līdz pievienošanai atstājiet aizsargvāciņus, lai izvairītos no piesārņojuma. Ievietojiet LC-APC savienotāju attiecīgajā LC portā un SC-UPC savienotāju – SC portā, nodrošinot pareizu orientāciju un ciešu iesēdinājumu. Izvairieties no asiem līkumiem un ievērojiet vienmodas šķiedrai noteikto minimālo lieces rādiusu, lai novērstu pastiprinātu vājinājumu. Izvietojiet kabeli pa kabeļu pārvaldības ceļiem un nostipriniet ar atbilstošām saitēm vai klipšiem, nesaspiežot apvalku vai bufera cauruli.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, pirms savienošanas notīriet savienotāju gala virsmas ar apstiprinātiem optiskās šķiedras tīrīšanas rīkiem un pārbaudiet līnijas zudumus ar jaudas mērītāju vai OTDR, izmantojot pievienoto mērījumu protokolu. Ievērojiet ražotāja ieteiktos lieces rādiusus un izvairieties no mehāniska sprieguma savienotāju vietās. Izmantojiet LSZH kabeļus slēgtās publiskās telpās vai vietās, kur būvnormatīvi pieprasa materiālus ar zemu dūmu izdalīšanos.
