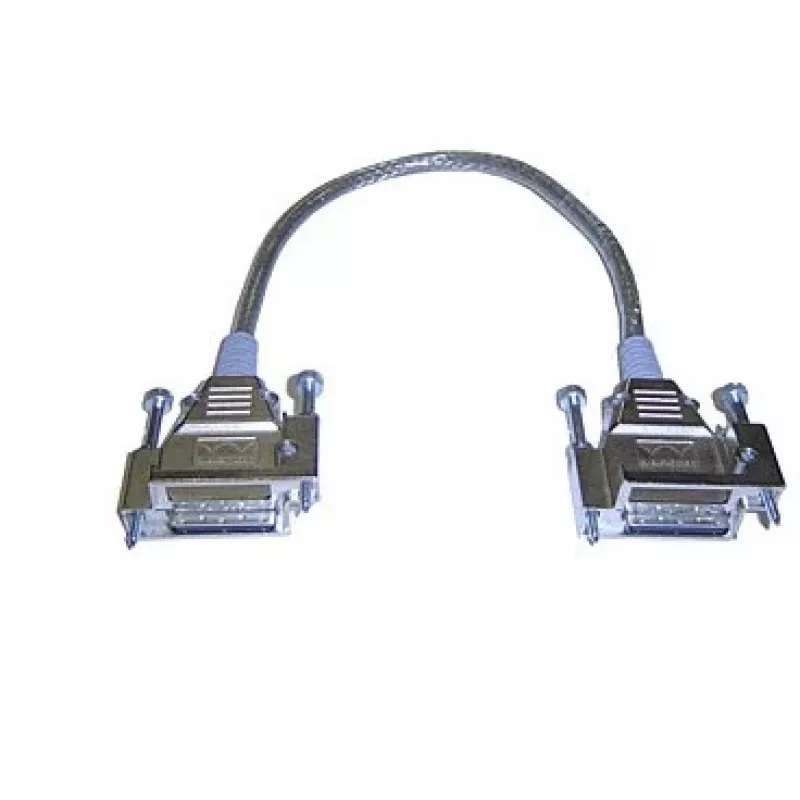

Tīkla kabelis Cisco 3750X Stack InfiniBand/optiskās šķiedras kabelis 0,3 m Melns

Cisco 3750X Stack barošanas/datu kabelis (0,3 m, melns) ir īss, elastīgs kabelis, kas pārraida strāvu un datu signālu, lai nodrošinātu sakaru kanālu starp slēdžiem StackPower konfigurācijā. Tas ir saderīgs ar Cisco Catalyst 3750-X un 3560-X sērijas slēdžiem un ar ārējo barošanas slēdzi (XPS). Kabeļa galiem ir krāsu marķējums, lai norādītu pareizu savienošanu: StackPower kabeļiem tiek izmantotas zaļas un dzeltenas joslas, savukārt XPS kabeļiem – sarkanas un dzeltenas (ar papildu zaļu/zilu identifikāciju uz dažiem savienotājiem). Kabelis atbalsta barošanas kaudzēšanas savienojumus kopā ar datu signalizāciju, kas nepieciešama, lai koordinētu barošanas sadali starp kaudzētiem slēdžiem.

Priekšrocības

Kabelis apvieno barošanas un signālvadus vienā, elastīgā apvalkā, vienkāršojot kabeļu maršrutēšanu statīvos un samazinot atsevišķu barošanas vadu skaitu. Krāsu kodētie gali samazina nepareizu savienojumu risku, sasaistot Catalyst 3750-X/3560-X slēdžus un XPS vienības. Tā īsais 0,3 m garums ir piemērots ciešiem savienojumiem statīvos vai starp blakus esošām ierīcēm.

Piemērots priekš

• Cisco Catalyst 3750-X slēdžu savienošanai StackPower ķēdē
• Catalyst 3750-X vai 3560-X slēdžu savienošanai ar XPS vienību
• Īsa attāluma barošanas un signālu saitēm statīvā montētos slēdžu izvietojumos

Galvenās specifikācijas

• Garums: 0,3 m
• Krāsa: Melns
• Saderīgi modeļi: Cisco Catalyst 3750-X, 3560-X un XPS (barošanas kaudzēšanai)
• MPN: CAB-SPWR-30CM=
• EAN: 0882658330797

Kā lietot

Pirms instalēšanas nosakiet kabeļa tipu un krāsu joslas uz katra savienotāja. StackPower lietošanai pievienojiet savienotāju ar zilo/zaļo identifikāciju Cisco Catalyst 3750-X slēdžam un savienotāju ar dzelteno joslu blakus esošajam Catalyst 3750-X vai XPS, kā nepieciešams. XPS specifiskiem kabeļiem pārliecinieties, ka savienotājs ar sarkano joslu tiek savienots ar XPS. Novietojiet kabeli statīvā, izvairoties no asiem līkumiem, un nostipriniet to, lai novērstu spriedzi uz savienotājiem. Pārbaudiet fizisko pieslēgumu un pēc tam ieslēdziet ierīces, ievērojot Cisco kaudzēšanas un barošanas vadlīnijas.

Ieteikumi

Izmantojiet kabeli tikai tam paredzētajam StackPower/XPS starpsavienojumam ar atbalstītajiem Catalyst 3750-X/3560-X slēdžiem un XPS vienībām. Izvairieties no pārliekas liekšanas vai spriedzes, un ievērojiet Cisco dokumentāciju par kaudzēšanu un barošanas avotu kombinācijām, lai nodrošinātu drošu un uzticamu darbību.
