Tīkla kabelis Draka Cat.7 Duplex UC 900 LSHF AWG 23 100m

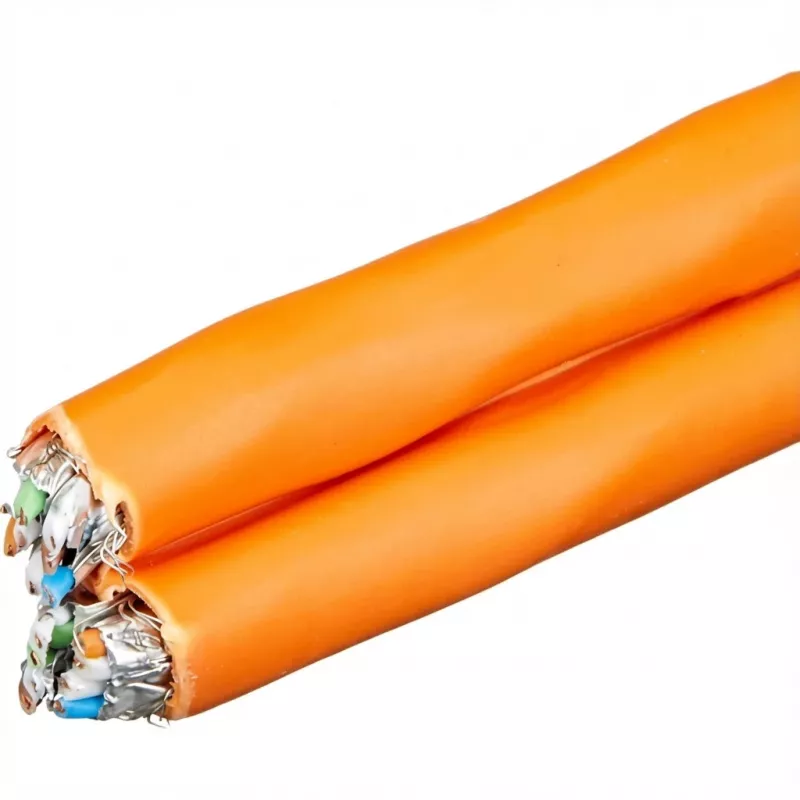

Draka Cat.7 Duplex kabelis UC 900 LSHF AWG 23 100m ir lielapjoma tīkla kabelis, kas paredzēts strukturētiem tīkliem, kuriem nepieciešama augstāka ekranēšana un samazināti izstarojumi. Kabelis ir Cat.7 neapstrādāts kabelis oranžā apvalkā, konstruēts kā ekranēts folijas vītais pāris (SFTP) ar pāriem metāla folijā (PiMF), alvota vara pinuma ekranējumu un LSZH (zems dūmu līmenis, bez halogēniem) stāvvada apvalku. Tas satur 8 pārus (16 vadus) AWG 23/1 vadu un tiek piegādāts uz 100 m ruļļa, atbilstot tādiem standartiem kā EN 50173-1, ISO/IEC 11801 un IEC 61156-5.

Priekšrocības

Kabelis nodrošina uzlabotu elektromagnētisko ekranēšanu, izmantojot PiMF un alvota vara pinumu, kas samazina šķērsrunu un ārējos traucējumus. Tā LSZH stāvvada apvalks samazina toksiskās un kodīgās emisijas ugunsgrēka gadījumā un ir piemērots vertikālām (stāvvadu) instalācijām ēkās. Tā kā tas ir 7. kategorijas lielapjoma kabelis, tas atbalsta augstas veiktspējas Ethernet un datu lietojumprogrammas, kur nepieciešama uzlabota signāla integritāte.

Piemērots

• Ātrgaitas Ethernet un datu tīkliem, kuriem nepieciešama Cat.7 veiktspēja
• Stāvvadu instalācijām komerciālās un dzīvojamās ēkās
• Vidēm, kurām nepieciešama spēcīga ekranēšana pret EMI/RFI
• Pielāgota garuma kabeļu un ielāpu paneļu terminācijām

Galvenās specifikācijas

• Ražotājs: Draka
• Modelis/MPN: UC900 HS23 / 60013181
• EAN: 8717511118385
• Tips: Cat.7 lielapjoma neapstrādāts kabelis (Duplex)
• Konstrukcija: SFTP, PiMF ar alvota vara pinumu
• Vads: 16 vadi (8 pāri), AWG 23/1
• Apvalks: LSZH (zems dūmu līmenis, bez halogēniem), stāvvads
• Garums: 100 m
• Krāsa: Oranža
• Standarti: EN 50173-1, ISO/IEC 11801, IEC 61156-5, EN 50288-4-1

Kā lietot

Plānojiet maršrutu un nepieciešamo garumu, nogrieziet lielapjoma kabeli no ruļļa un uzmanīgi noņemiet ārējo apvalku, lai nesabojātu pāru ekranējumu. Terminējiet ar piemērotiem Cat.7 saderīgiem savienotājiem, keystone ligzdām vai ielāpu paneļiem, ievērojot standarta vadu shēmas un saglabājot pāru integritāti un ekranējuma nepārtrauktību. Pirms nodošanas ekspluatācijā pārbaudiet katru līniju ar piemērotiem kabeļu testeriem, lai pārliecinātos par veiktspēju un atbilstību Cat.7 parametriem.

Ieteikumi

Izmantojiet šo Draka Cat.7 lielapjoma kabeli instalācijās, kur nepieciešama augsta ekranēšana un LSZH apvalka īpašības. Terminējot saglabājiet ekranējuma nepārtrauktību, izvairieties no asiem līkumiem un mehāniskā sprieguma, un ievērojiet vietējos būvnormatīvus stāvvadu kategorijas kabeļiem. Validējiet savienojumus ar sertifikācijas testeriem, lai nodrošinātu gaidīto veiktspēju.
