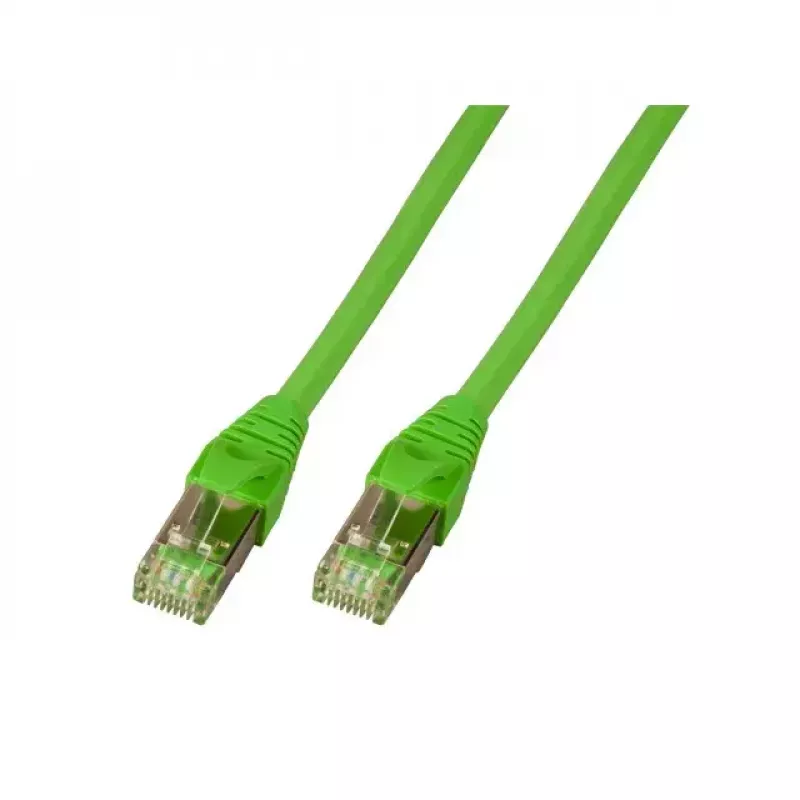

Tīkla kabelis EFB Elektronik K5530.0,5

EFB Elektronik K5530.0,5 ir 0,5 m garš Cat5e tīkla kabelis ar SF/UTP (S-FTP) ekranējumu un formētiem RJ45 spraudņiem. Tam ir 50 μ zeltīti kontakti un PUR apvalks zaļā krāsā (RAL6018). Kabelis ir izstrādāts uzticamai signālu pārraidei ar zemu diferenciālo pretestību un nodrošina paplašinātu temperatūras diapazonu no -40°C līdz +80°C.

Priekšrocības

Ekranētā SF/UTP konstrukcija ar 360° kontakta ekranējumu uzlabo EMS veiktspēju un samazina traucējumus. Zeltītie RJ45 kontakti (50 μ) nodrošina izturīgus, mazas pretestības savienojumus ar minimālo kontaktu izturību 750 savienošanas cikli. Formētais spriegojuma mazinājums ar fiksatora aizsardzību palielina savienotāja ilgmūžību, savukārt PUR apvalks piedāvā mehānisku izturību un izturību pret apkārtējās vides ietekmi.

Piemērots

• Tīkla ierīču savienošanai nelielos attālumos (0,5 m)
• Rūpnieciskai un biroja videi, kur nepieciešama uzlabota EMI/EMS noturība
• Lietojumprogrammām, kur nepieciešams izturīgs, elastīgs kabelis ar paplašinātu temperatūras diapazonu

Galvenās specifikācijas

• Standarts: Cat5e (SF/UTP, S-FTP)
• Garums: 0,5 m
• Vadītājs: 4 x 2 x AWG26/7
• Savienotāji: 2x RJ45 formēti, ekranēti
• Kontaktu pārklājums: 50 μ zelts
• Kontaktu izturība: min. 750 cikli
• Kabeļa apvalks: PUR, krāsa RAL6018, Ø = 6,2 mm
• Temperatūras diapazons: -40°C līdz +80°C
• Standarta/savienotāja atbilstība: IEC 60603-7-3

Lietošana

Ievietojiet RJ45 savienotājus atbilstošajos ekranētajos Ethernet pieslēgvietās savās ierīcēs. Pārliecinieties, ka abas pieslēgtās pieslēgvietas nodrošina pareizu ekranējuma kontaktu, lai izmantotu SF/UTP konstrukcijas priekšrocības. Izvietojiet PUR kabeli bez asiem līkumiem un izvairieties no mehāniskas slodzes uz formēto spriegojuma mazinājumu, lai saglabātu savienotāja integritāti.

Ieteikumi

Lai iegūtu optimālu EMS veiktspēju, pievienojiet abus galus ekranētām pieslēgvietām vai iekārtas šasijas zemējumam. Izvairieties no atkārtotas asas locīšanas savienotāja tuvumā; periodiski pārbaudiet kontaktus, ja lietojat skarbos apstākļos.
