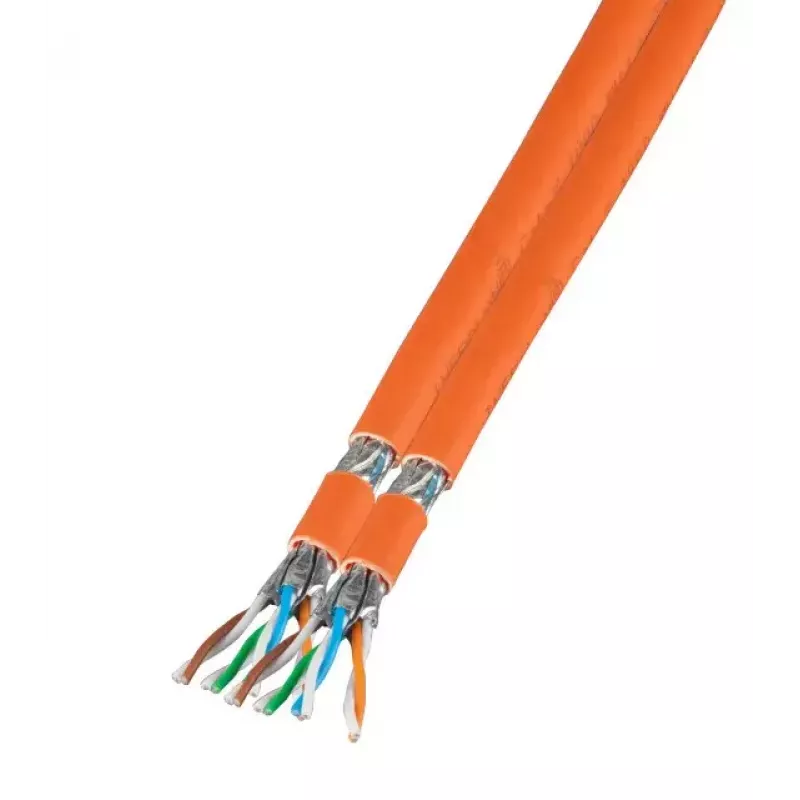

Tīkla kabelis EFB Elektronik MK7101DX.500-CPR

EFB Elektronik MK7101DX.500-CPR ir Cat7 tīkla kabelis, kas tiek piegādāts 500 m garumā un ir pabeigts labi redzamā oranžā krāsā. Paredzēts videi, kur nepieciešami droši, ātrdarbīgi datu savienojumi, šis S/FTP (ekranēts vītais pāris ar foliju) kabelis atbalsta datu pārraides ātrumu līdz 10 Gbit/s un ir piemērots strukturētai kabeļu sistēmai komerciālās un rūpnieciskās instalācijās. Kabeļa konstrukcija prioritizē signāla integritāti un samazinātu elektromagnētisko traucējumu, vienlaikus nodrošinot izturīgu ārējo apvalku uzstādīšanas ilgmūžībai.

Priekšrocības

Šis Cat7 S/FTP kabelis nodrošina konsekventu ātrdarbīgu veiktspēju prasīgiem tīkla uzdevumiem, kamēr tā ekranējums samazina krustenisko traucējumu un ārējos traucējumus. Oranžā apvalka uzlabo redzamību uzstādīšanas un apkopes laikā, palīdzot identificēt maršrutus blīvās kabeļu vidēs. Koncentrējoties uz uzticamu datu pārraidi, kabelis ir piemērots gariem nepārtrauktiem posmiem un profesionālām instalācijām, kur nepieciešams samazināts signāla zudums un stabila caurlaidspēja.

Piemērots

• Mugurkaula un horizontālā strukturētā kabeļu sistēma birojos un datu telpās
• Ātrdarbīgi Ethernet savienojumi līdz 10 Gbit/s
• Vidēs, kur nepieciešama aizsardzība pret elektromagnētisko traucējumu (S/FTP ekranējums)
• Redzama kabeļu maršrutēšana, kur oranžā krāsa palīdz identifikācijā un drošībā

Kad tas var nebūt piemērots

Šis kabelis ir paredzēts fiksētai uzstādīšanai strukturētās kabeļu sistēmās un var būt mazāk piemērots lietojumiem, kas prasa biežu locīšanu vai kustību, piemēram, savienotāju vadiem vai pārnēsājamiem savienojumiem. Situācijās, kad nepieciešama lielāka veiktspēja nekā 10 Gbit/s vai specifiskas optisko šķiedru īpašības, jāapsver optiskās šķiedras risinājums vai augstākas kategorijas inženierijas sistēma.

Galvenās specifikācijas

• Kabeļa kategorija: Cat7
• Ekranējums: S/FTP (individuāla pāra folija + kopējais pinums/folija)
• Garums: 500 m
• Krāsa: Oranža
• Datu pārraides ātruma atbalsts: līdz 10 Gbit/s
• Vada diametrs: 23 AWG
• Apvalka veids: zemu dūmu, halogēnu nesaturošs variants, piemērots iekštelpu instalācijām, kur nepieciešami samazināti dūmi un korozīvas gāzes

Kā lietot

Uzstādiet kabeli kā daļu no strukturētas kabeļu sistēmas, ievērojot standarta praksi Cat7 kabeļu sistēmām. Izvadiet kabeli caur kabeļu teknēm, cauruļvadiem vai paceltās grīdas sistēmām, izvairoties no asiem līkumiem un mehāniskā sprieguma; ievērojiet ražotāja ieteikto minimālo liekuma rādiusu. Terminējiet kabeli ar saderīgiem Cat7 vai ekranētiem RJ45 savienotājiem un izmantojiet ekranējumu apzinīgus plāksterus un sazemējumu, lai saglabātu S/FTP veiktspēju. Marķējiet abus galus un testējiet uzstādītos posmus ar atbilstošiem sertifikācijas rīkiem, lai pārbaudītu nepārtrauktību, vājinājumu un krustenisko traucējumu, lai pārliecinātos par darbību līdz 10 Gbit/s.

Kas jāapsver pirms pirkuma

• Apstipriniet, ka jūsu tīkla iekārta (plāksteri, savienotāji, komutatori) atbalsta ekranētu Cat7 kabeļu sistēmu un pareizu sazemējumu
• Pārliecinieties, ka 500 m ruļļa garums atbilst plānotajiem kabeļu posmiem un uzstādīšanas loģistikai
• Pārbaudiet vides un ugunsdrošības prasības, lai nodrošinātu, ka apvalka veids atbilst vietējiem noteikumiem

Ieteikumi

Optimālai veiktspējai izmantojiet ekranētas terminations un nodrošiniet nepārtrauktu ekranējuma nepārtrauktību līdz iekārtas zemei. Pēc uzstādīšanas pārbaudiet katru posmu ar sertificētu testeri, lai dokumentētu veiktspēju līdz 10 Gbit/s un atklātu uzstādīšanas problēmas, piemēram, nepareizu terminations vai pārmērīgus liekuma rādiusus.
