Tīkla kabelis Lanberg LCU5-10CC-0305-B U/UTP 305 m zils

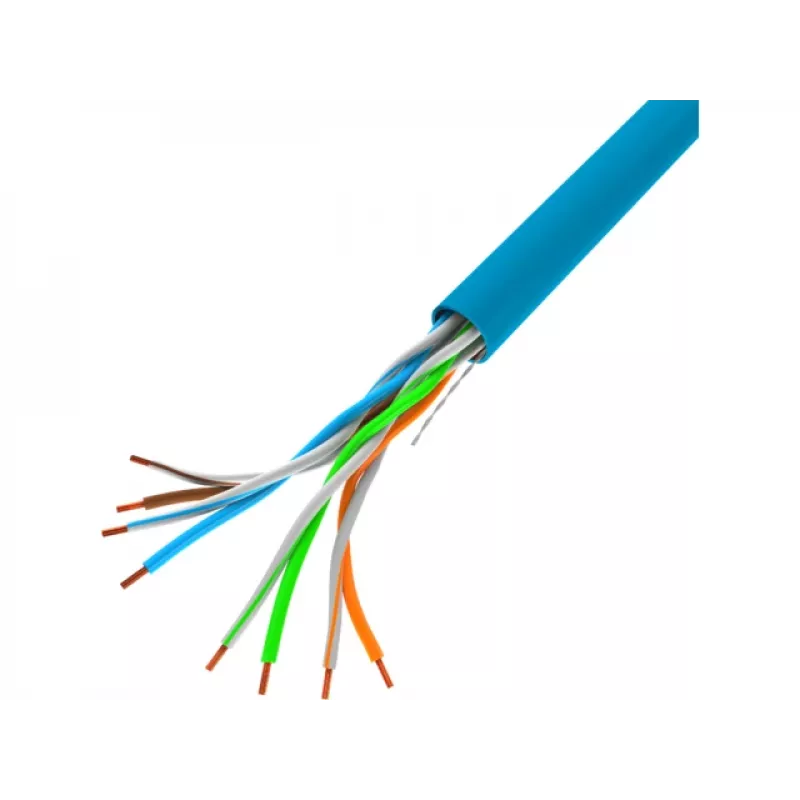

Lanberg LCU5-10CC-0305-B ir 305 m U/UTP LAN kabelis ar zilu ārējo apvalku un uzdrukātu garuma marķējumu katrā metrā. Kabelis izmanto CCA (ar varu pārklāta alumīnija) vadītājus, AWG 24 viendzīslas konstrukciju (4 pāri), HDPE pāru izolāciju un PVC ārējo apvalku. Tas ir paredzēts datu pārraidei līdz 100 MHz un iepakots kartona kastē ar izmēriem 36 x 23 x 36 cm.

Priekšrocības

Šis U/UTP kabelis nodrošina garu 305 m rulli, kas piemērots paplašinātiem vadiem, ar redzamu metru skaitītāju uz apvalka vieglākai uzstādīšanai. AWG 24 viendzīslas vadītājs un PVC ārējā izolācija piedāvā vienkāršu apstrādi un uzstādīšanu īsa attāluma tīkla segmentos. Zilais RAL5012 apvalks ļauj viegli vizuāli identificēt kabeļu ceļos.

Piemērots

• Horizontāliem un vertikāliem īsa attāluma tīkla vadiem (strukturētā kabeļošana 100–120 m robežās)
• Biroju un mājas Ethernet savienojumiem līdz 100 MHz
• Ielāpu paneļiem, komutatoriem un sienas rozetēm, kur neapbruņots kabelis tiek terminēts uz vietas

Galvenās specifikācijas

• Tips: U/UTP (neekranēts)
• Garums: 305 m
• Vadītājs: CCA (ar varu pārklāts alumīnijs), AWG 24, viendzīslas
• Pāri: 4 (4*2*0.5 mm)
• HDPE vadītāja izolācija: 0.93 mm
• Ārējā PVC izolācijas biezums: 5.0 mm
• Uzdrukāts garuma skaitītājs: katrā metrā
• Darbības frekvence: līdz 100 MHz
• Raksturīgā pretestība: <100 Ω (±15)
• Pāra pret zemi kapacitāte: <330 pF / 100 m
• Vadītāja pretestība (maks.): 60–90 Ω / 305 m
• Izolācijas pretestība (min.): 5000 MΩ·km
• Darbības attālums: 100–120 m
• Darba temperatūra: -20 līdz 70 °C
• Transportēšanas un uzglabāšanas temperatūra: 0 līdz 60 °C
• Krāsa: zila (RAL5012)

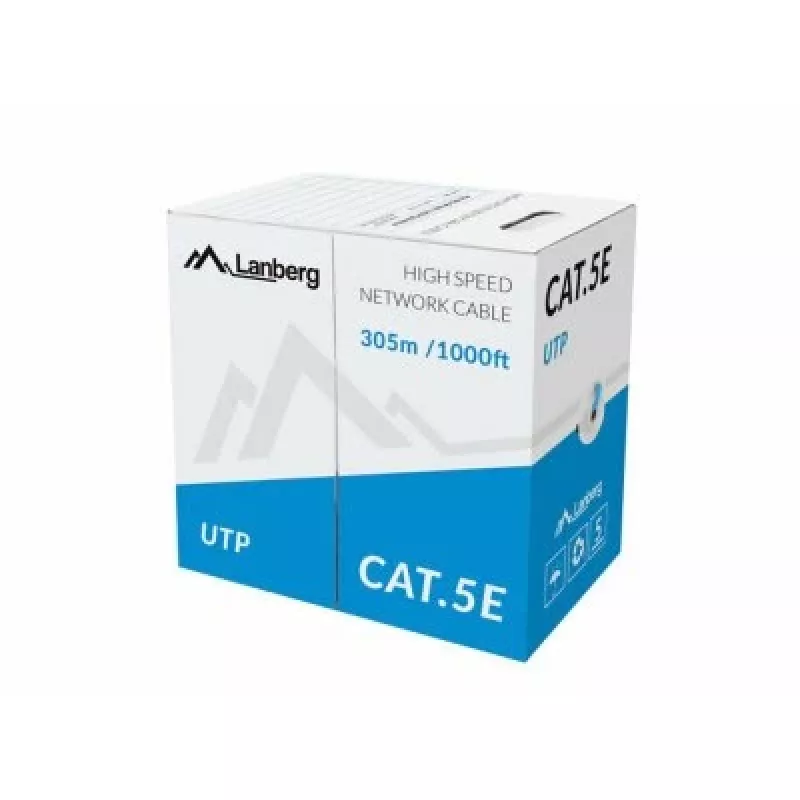

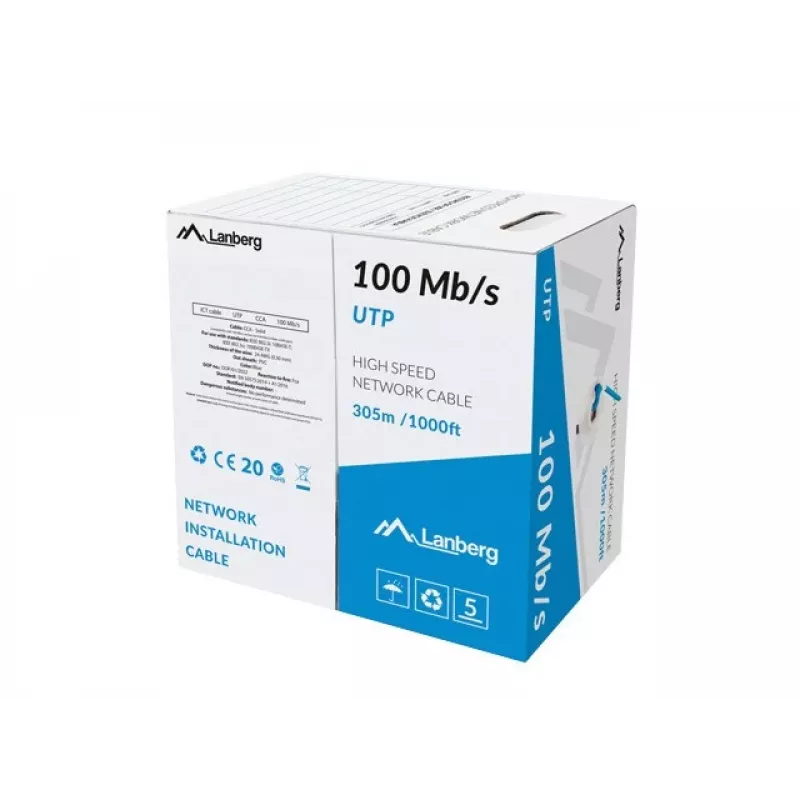

• Iepakojums: kartona kaste (36 x 23 x 36 cm)

Kā lietot

Novietojiet U/UTP kabeli no tīkla ierīces līdz terminācijas punktam, ievērojot standarta kabeļošanas praksi. Noņemiet ārējo PVC apvalku un atdaliet pārus, nesabojājot HDPE izolāciju. Terminējiet vadītājus atbilstošos keystone ligzdās, ielāpu paneļos vai savienotājos saskaņā ar nepieciešamo vadu shēmu (piem., T568A/B). Ievērojiet uzdrukātos metru marķējumus, lai izmērītu vadus un nogrieztu nepieciešamo garumu. Lai nodrošinātu uzticamu veiktspēju, saglabājiet viena vada garumus norādītajā darbības attālumā un izvairieties no pārmērīgas locīšanas vai saspiešanas.

Ieteikumi

Paredzēts īsa attāluma strukturētai kabeļošanai līdz 100–120 m. Fluke sertifikācija nav apstiprināta; pārbaudiet saderību ar savu uzstādīšanas un testēšanas aprīkojumu, ja to pieprasa projekta standarti.
