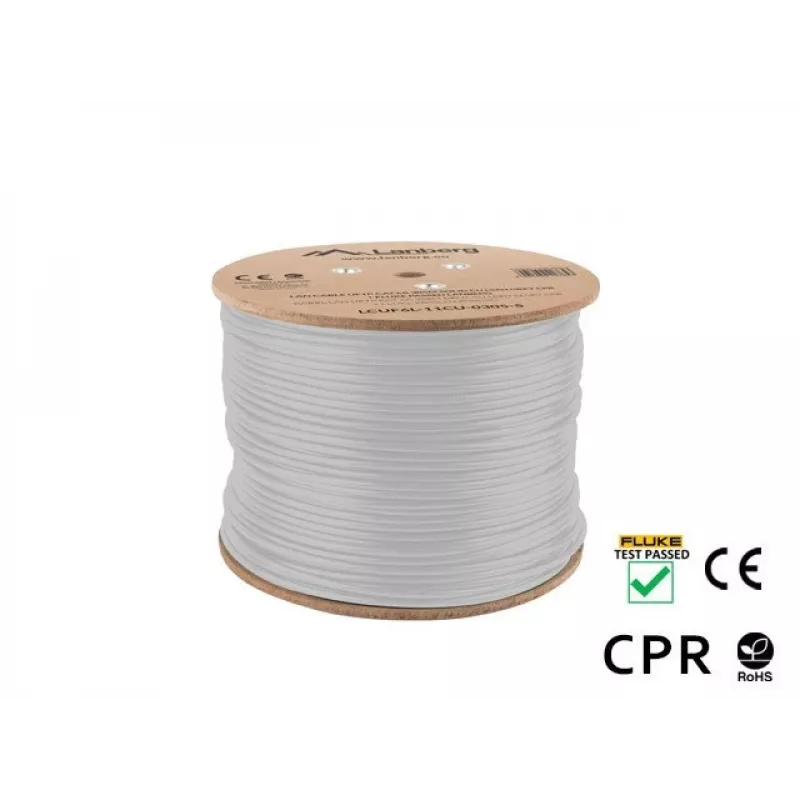

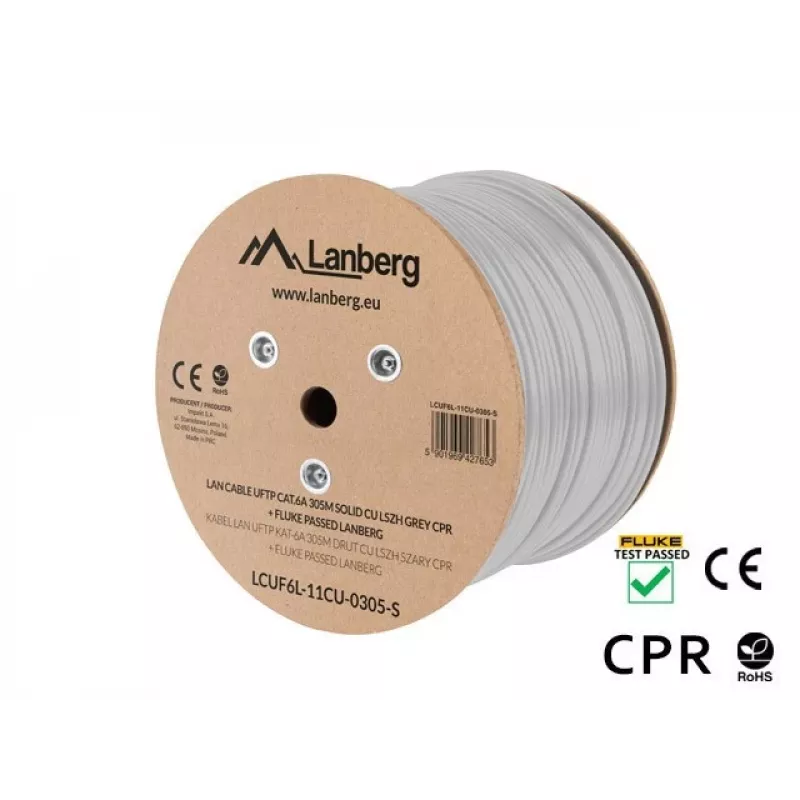

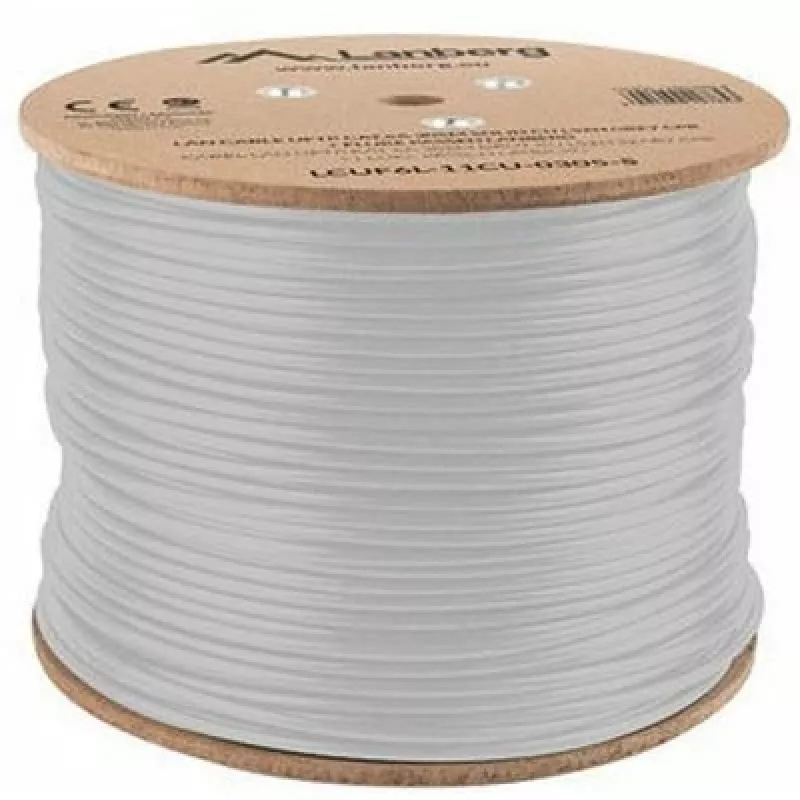

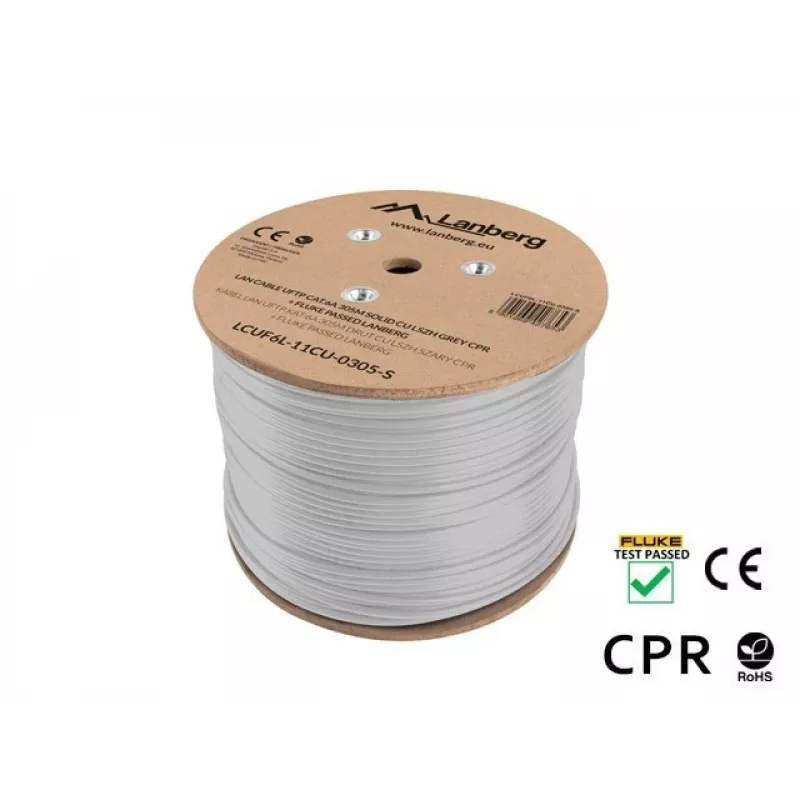

Tīkla kabelis LANBERG LCUF6L-11CU-0305-S U/FTP Cat6a uz ruļļa, 305 m, 23 AWG, 500 MHz, pelēks

Lanberg LCUF6L-11CU-0305-S ir Cat6a U/FTP (ekranēts) tīkla kabelis uz koka ruļļa, 305 m garš, paredzēts strukturētai kabeļu instalācijai un 10GBase-T Ethernet savienojumiem. Kabelis izmanto 100% tīru vara viendzīslu vadus (AWG 23, 4 pāri pa 0,55 mm), ar HDPE izolāciju ap vadiem un PVC ārējo apvalku pelēkā krāsā (PANTONE COOL GRAY 5C). Apvalks ietver uzdrukātu garuma skaitītāju ik pēc metra, un kabelis ir specifiski paredzēts darbībai līdz 500 MHz ar ieteicamo maksimālo darba attālumu 100 m uzstādītajiem savienojumiem.

Priekšrocības

U/FTP ekranējums (kopējais pinums ar atsevišķi folijas ekranētiem pāriem) samazina elektromagnētiskos traucējumus un šķērsrunu, atbalstot lielākus datu pārraides ātrumus līdz 10 Gbit/s un stabilu veiktspēju līdz 500 MHz. Viendzīslu 100% vara vadi nodrošina mazāku pretestību un ilgtermiņa signāla uzticamību. Uzdrukātais metru skaitītājs uz apvalka un piegāde uz koka ruļļa vienkāršo uzstādīšanu un kabeļa pārvaldību.

Piemērots

• 10GBase-T Ethernet mugurkaula un horizontālām līnijām
• Augsta blīvuma biroju un datu centru kabeļu instalācijām
• Vidēm, kur nepieciešams samazināts EMI un uzlabota pāru izolācija
• Strukturētām kabeļu instalācijām līdz 100 m katram savienojumam

Galvenās specifikācijas

• Kabeļa kategorija: Cat6a U/FTP (ekranēts)
• Garums: 305 m uz koka ruļļa
• Vads: 100% varš, AWG 23, viendzīslu (4 pāri × 0,55 mm)
• Vadu izolācija: HDPE, 1,32 mm
• Ārējais apvalks: PVC, diametrs 7,6 mm, krāsa PANTONE COOL GRAY 5C
• Uzdrukāts garuma skaitītājs ik pēc metra
• Frekvenču diapazons: līdz 500 MHz
• Raksturīgā pretestība: 100 Ω ±15 (4–250 MHz), 100 Ω ±22 (250–500 MHz)
• Līdzstrāvas pretestība (20 °C): ≤9,5 Ω/100 m
• Pāra pret zemi kapacitāte: ≤160 pF/100 m
• Ieteicamais savienotāja/vada diametrs pinuma kabeļiem: 1,45 mm
• Darba temperatūra: -20 līdz 75 °C; transportēšanas/glabāšanas: 0 līdz 60 °C
• Maksimālais ieteicamais darba attālums katram savienojumam: 100 m

Kā lietot

Izmēriet un nogrieziet nepieciešamo kabeļa garumu, izmantojot uzdrukāto metru skaitītāju uz apvalka, pēc tam noņemiet ārējo PVC apvalku un atsevišķu pāru ekrānus saskaņā ar savienotāja vai moduļa ražotāja norādījumiem. Terminējiet, izmantojot saderīgus Cat6a RJ45 savienotājus vai keystone ligzdas, kas paredzētas U/FTP kabeļiem, un ievērojiet pareizos pāru atvēršanas ierobežojumus. Uzstādiet kabeļus uz kabeļu tekām vai caurulēs, ievērojot minimālo lieces rādiusu un izvairoties no asiem līkumiem, saspiešanas vai tuvuma stipriem EMI avotiem.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet saderīgus Cat6a komponentus, ievērojiet TIA/EIA vai ISO/IEC kabeļu standartus, terminējot un testējot savienojumus, un pārbaudiet katru kanālu ar sertificētu kabeļu testeri, lai nodrošinātu atbilstību līdz 500 MHz un 10GBase-T darbībai.
