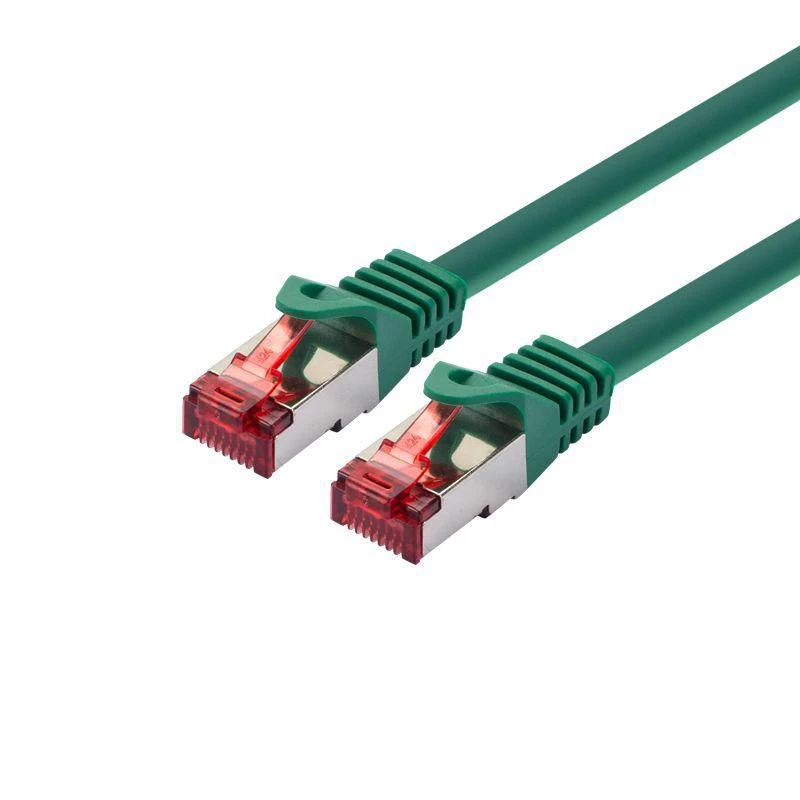

Tīkla kabelis LOGON Cat6 SSTP/PIMF 15 m, RJ-45–RJ-45, zaļš

LOGON Cat6 SSTP/PIMF 15 m tīkla kabelis ar RJ-45 savienotājiem abos galos nodrošina 15 metru savienojumu vadu LAN tīkliem. Izgatavots atbilstoši Cat6 standartam un paredzēts 250 MHz frekvencei, šis SSTP (ekranēts, folijas vītais pāris) / PIMF (pāri metāla folijā) kabelis samazina elektromagnētiskos traucējumus un šķērsrunu, nodrošinot stabilu caurlaidspēju gigabitu Ethernet un citām ātrdarbīgām tīkla lietojumprogrammām. Kabelim ir zaļa apvalks un abos galos uzstādīti ekranēti RJ-45 spraudņi ar uzmavām, kas ietver aizsardzību pret saliekšanos un stiepes slodzes samazinājumu.

Priekšrocības

SSTP/PIMF ekranējuma konstrukcija apvieno foliju ap katru pāri ar kopējo pinumu, lai līdz minimumam samazinātu ārējos trokšņus un uzlabotu signāla integritāti 15 m garumā. AWG 26/7 vadītāju uzbūve un 100 Ω pretestība atbilst Cat6 prasībām uzticamai pārraidei līdz norādītajai frekvencei. Ekranētie RJ-45 savienotāji palīdz uzturēt ekrāna nepārtrauktību caur spraudni, un iebūvētais stiepes slodzes samazinājums mazina mehānisko spriegumu savienojuma vietās, pagarinot kalpošanas laiku.

Piemērots

• Biroja un mājas LAN savienojumiem, kam nepieciešami uzticami gigabitu Ethernet savienojumi
• Pārslēgšanai starp komutatoriem, maršrutētājiem, sadales paneļiem un sienas kontaktligzdām
• Vidēm ar iespējamiem elektromagnētiskajiem traucējumiem, kur priekšroka tiek dota ekranētiem kabeļiem
• Strukturētām kabeļu sistēmām, kam nepieciešams 15 m Cat6 kanālam atbilstošs savienojums

Galvenās specifikācijas

• Kabeļa kategorija: Cat6
• Ekranējums: SSTP / PIMF (folija uz pāriem + kopējais pinums)
• Frekvences nomināls: 250 MHz
• Vadītājs: 4 pāri, AWG 26/7, vītie pāri
• Raksturīgā pretestība: 100 Ω
• Garums: 15 m
• Savienotāji: ekranēts RJ-45 vīrišķais – RJ-45 vīrišķais
• Uzmava: aizsardzība pret saliekšanos un stiepes slodzes samazinājums
• Sertifikācija: 3P Cat.6 kanāla savienojuma sertificēts
• Izveidojums: 1:1 (taisns caurvads)

Lietošana

Pievienojiet vienu ekranēto RJ-45 spraudni tīkla ierīcei (komutatoram, maršrutētājam, sadales panelim), bet otru spraudni – galamērķa portam, pārliecinoties, ka abi gali ir droši ievietoti. Ekranētām instalācijām savienojiet kabeļa ekrānu ar tīkla iekārtas šasiju vai atbilstošu zemējuma punktu, kā to prasa instalācijas prakse, lai saglabātu ekranējuma efektivitāti. Izvairieties no asiem līkumiem vai saliekumiem un, ja iespējams, novietojiet kabeli tālāk no spēcīga elektromagnētiskā trokšņa avotiem.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet šo Cat6 SSTP/PIMF kabeli norādītajā 15 m garumā kā daļu no pareizi terminēta Cat6 kanāla. Pārliecinieties, ka savienotāji un aprīkojums atbalsta ekranētus savienojumus un zemējumu; pēc instalēšanas pārbaudiet uzmavas un stiepes slodzes samazinājumus, lai pārliecinātos, ka nav pārmērīga mehāniskā sprieguma.
