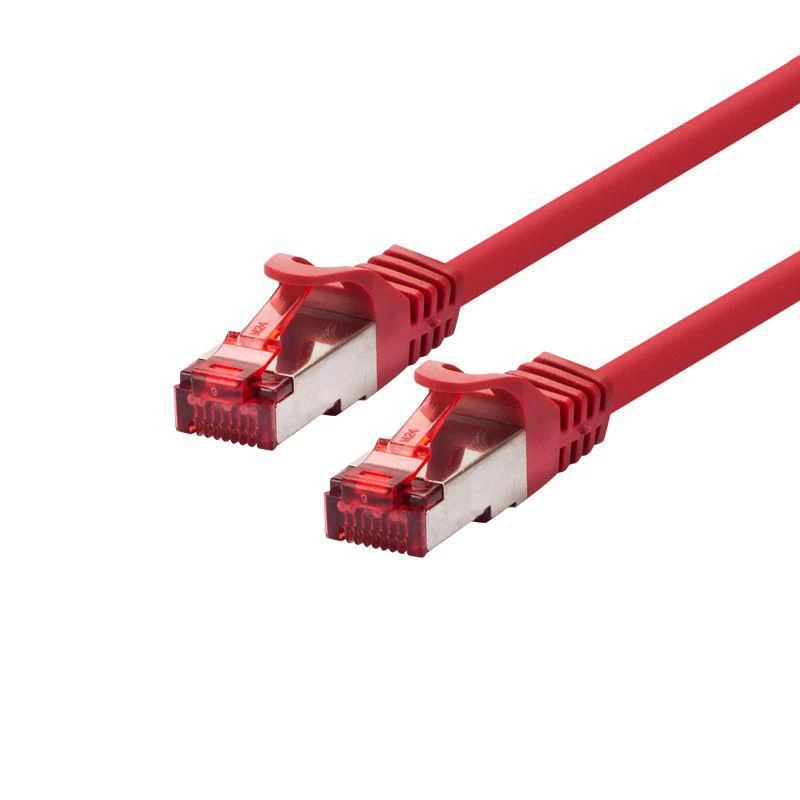

Tīkla kabelis LOGON Cat6 SSTP/PIMF 20 m, RJ-45 uz RJ-45, sarkans

LOGON Cat6 SSTP/PIMF tīkla kabelis, 20 m, ar ekranētiem RJ-45 spraudņiem abos galos, nodrošina uzticamu fizisku savienojumu vadu Ethernet tīkliem. Izgatavots atbilstoši Cat6 specifikācijai ar pāriem metāla folijā (PIMF) un kopējo pīto ekrānu (SSTP), šis kabelis ir paredzēts videi, kur nepieciešama uzlabota aizsardzība pret elektromagnētiskajiem traucējumiem (EMI) un uzticama ātrdarbīga datu pārraide. Sarkanais apvalks atvieglo kabeļa identifikāciju un izsekošanu sadales paneļos un kabeļu trasēs.

Priekšrocības

SSTP/PIMF konstrukcija apvieno foliju ap katru vīto pāri ar pilnu pīto ekrānu virs visa komplekta, samazinot šķērsrunas un ārējos traucējumus stabilākiem signāliem. Kabelis ir paredzēts 250 MHz frekvencei un izmanto 4 x 2 AWG 26/7 vītos pārus ar nominālo pretestību 100 omi, atbalstot tipiskus Gigabit Ethernet un citus Cat6 lietojumus. Ekranētie RJ-45 savienotāji un uzmavas ar aizsardzību pret saliekšanos un stiepes samazināšanu uzlabo mehānisko izturību un samazina savienotāju bojājumu risku uzstādīšanas un apkopes laikā.

Piemērots

• Slēdžu, maršrutētāju un sadales paneļu savienošanai biroju un serveru telpu vidē
• Pārslēgšanai un tīkla ierīču sasaistei strukturētās kabeļu sistēmās
• Mājas tīkliem, kur vēlama uzlabota EMI aizsardzība
• Vidēm ar mērenu elektromagnētisko troksni, kur priekšroka tiek dota ekranētam kabelim

Galvenās specifikācijas

• Kabeļa kategorija: Cat6
• Ekranējums: Pāri metāla folijā (PIMF) ar kopējo pīto ekrānu (SSTP)
• Garums: 20 m
• Frekvences novērtējums: 250 MHz
• Vadītājs: 4 pāri, 26 AWG vītais (26/7)
• Raksturīgā pretestība: 100 omi
• Savienotāji: Ekranēti RJ-45 spraudņi abos galos
• Uzmava: Integrēta aizsardzība pret saliekšanos un stiepes samazināšana
• Savienojuma shēma: 1:1 (taisnais)

Kā lietot

Izmantojiet šo LOGON Cat6 SSTP/PIMF pārslēgšanās kabeli tīkla aprīkojuma savienošanai, ievietojot ekranētos RJ-45 spraudņus atbilstošajos ekranētajos portos slēdžos, maršrutētājos vai sadales paneļos. Pārliecinieties, ka abi gali ir pilnībā ievietoti un ka savienotāju fiksatori nofiksējas. Lai nodrošinātu vislabāko ekranēšanas veiktspēju, pievienojiet ierīcēm vai paneļiem, kas nodrošina pareizu zemējuma savienojumu kabeļa ekrānam. Novietojiet kabeli, izvairoties no asiem līkumiem; integrētā uzmava un stiepes samazināšana samazina slodzi pie savienotāja, bet neaizstāj rūpīgu kabeļa pārvaldību.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, ievērojiet liekuma rādiusu, kas lielāks par četrkāršu kabeļa diametru, izvairieties no kabeļa novietošanas paralēli augstsprieguma elektrolīnijām un pievienojiet ekranētiem RJ-45 portiem vai iezemētiem sadales paneļiem, lai saglabātu SSTP/PIMF ekranējuma efektivitāti. Pārbaudiet Cat6 kanāla atbilstību, lietojot sertificētos kanālu posmos.
