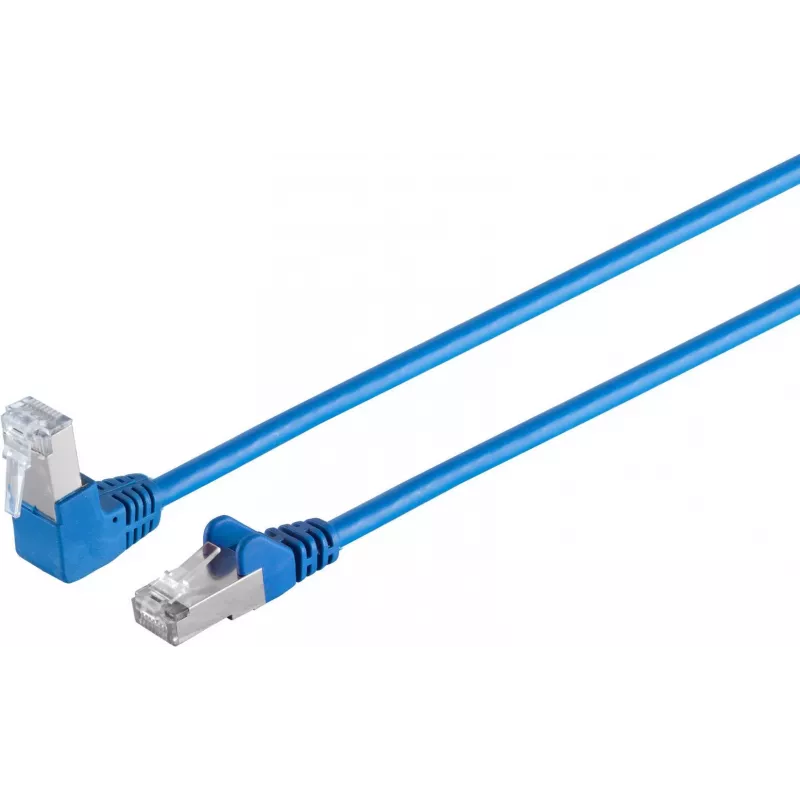

Tīkla kabelis ShiverPeaks 08-64011 CAT6 S/FTP PIMF, vairumkabelis Ethernet

ShiverPeaks tīkla kabelis 08-64011 CAT6 S/FTP PIMF ir vairumkabelis, kas izstrādāts vadu Ethernet instalācijām, kur nepieciešama uzticama ātrgaitas pārraide un uzlabota noturība pret traucējumiem. Kabeļa konstrukcijā izmantoti atsevišķi folijas ekranēti pāri, kā arī kopējs folijas ekrāns (S/FTP) un pāru metāla folijas (PIMF) konfigurācija, lai samazinātu šķērsrunas un ārējos trokšņus, padarot to piemērotu lokālajiem tīkliem, strukturētajai kabeļu sistēmai un savienošanai dzīvojamās, biroju un datu centru vidēs.

Priekšrocības

S/FTP konstrukcija ar atsevišķi ekranētiem pāriem un kopējo folijas ekrānu samazina tuvās un tālās gala šķērsrunas, vienlaikus nodrošinot konsekventu veiktspēju visā Cat6 frekvenču diapazonā. PIMF pāru konfigurācija uzlabo pāru simetriju un samazina uzņēmību pret elektromagnētiskiem traucējumiem no blakus esošiem kabeļiem un iekārtām. Dizains atbalsta augstu datu pārraides ātrumu un stabilu signāla integritāti standarta Ethernet attālumos, un ir saderīgs ar parastajiem RJ45 savienojumiem un paneļu instalācijām, ja tiek ievērotas nozares vadlīnijas.

Piemērots

• LAN vadiem mājās un birojos
• Strukturētu kabeļu instalācijām un maģistrāles līnijām
• Patch paneļiem un statīvu tīkla iekārtām
• Ātrgaitas Ethernet savienojumiem (Gigabit Ethernet un saderīgām sistēmām)

Galvenās specifikācijas

• Kabeļa kategorija: Cat6
• Ekranējuma veids: S/FTP (kopējais folijas + atsevišķi folijas ekranēti pāri)
• Pāru konfigurācija: PIMF (pāri metāla folijā)
• Vada tips: masīva vai daudzdzīslu vara varianti (pārbaudiet iepakojumu, lai uzzinātu konkrēto vada tipu)
• Pielietojums: Ethernet, strukturētā kabeļu sistēma, savienošana
• Tipiskā veiktspēja: atbalsta Gigabit Ethernet un frekvences līdz Cat6 standarta ierobežojumiem

Lietošanas norādījumi

Uzstādiet kabeli kā daļu no strukturētās kabeļu sistēmas vai vediet to no patch paneļiem līdz tīkla ligzdām, ievērojot būvniecības un drošības noteikumus. Uzmanīgi noņemiet ārējo apvalku un atsevišķo pāru foliju, lai saglabātu ekranējumu; saglabājiet drenāžas vada un folijas viengabalainību līdz savienojuma izveidei. Pievienojiet kabeli, izmantojot saderīgus ekranētus RJ45 savienotājus vai keystone ligzdas, kas nodrošina pareizu kontaktu ar kopējo ekrānu un pāru ekrāniem, ja nepieciešams. Pēc savienojuma izveides pārbaudiet katru saiti ar atbilstošu kabeļa testeri, lai pārbaudītu nepārtrauktību, pāru secību un veiktspējas parametrus.

Ieteikumi

Lai saglabātu veiktspēju, izvairieties no asiem līkumiem un spēcīgas saspiešanas uz kabeli, turiet kabeļus tālāk no augstsprieguma elektropārvades līnijām un spēcīgiem EMI avotiem, un ievērojiet ieteicamos maksimālos horizontālos posmu garumus Ethernet. Izmantojiet atbilstošus ekranētus savienotājus un pareizi pievienojiet kabeļa ekrānu pie iezemēta šasijas vai patch paneļa, lai izmantotu S/FTP ekranējuma priekšrocības.
