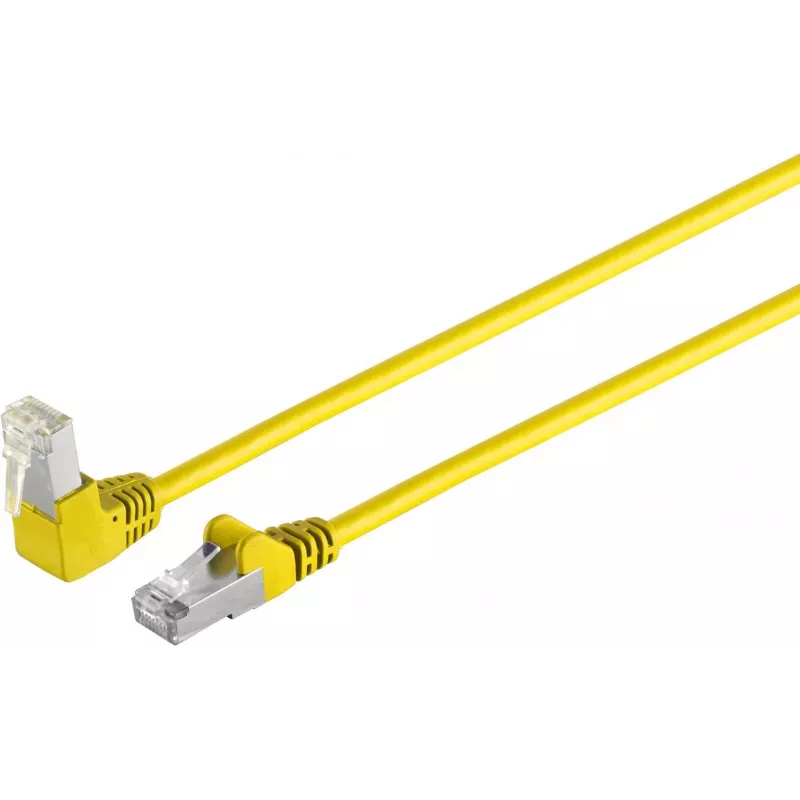

Tīkla kabelis ShiverPeaks 08-64022 CAT 6 S/FTP PIMF, 4-pāru vītā pāra, ekranējums S/FTP

ShiverPeaks 08-64022 CAT 6 S/FTP PIMF tīkla kabelis ir izstrādāts strukturētai kabeļu sistēmu izbūvei un uzticamiem gigabitu Ethernet savienojumiem. Kabelis satur četrus vītā pāra vadus ar pāru-metāla-folijas (PIMF) konstrukciju un kopējo pinuma un folijas ekranējumu (S/FTP), kas samazina pārejošo šķērsrunu un ārējos elektromagnētiskos traucējumus. Tas ir piemērots horizontālajiem kabeļu posmiem, savienošanai, kā arī vispārējai biroja vai datu centra kabeļu infrastruktūrai, kur nepieciešama 6. kategorijas veiktspēja.

Priekšrocības

S/FTP konstrukcija apvieno kopējo ekranējumu ar individuāli folijā ietvertiem pāriem, lai nodrošinātu pastiprinātu aizsardzību pret tuvējās puses šķērsrunu un ārējiem trokšņu avotiem. Šāda konstrukcija nodrošina stabilu pārraidi 6. kategorijas frekvencēs, palīdz uzturēt signāla integritāti standarta instalācijas garumos un ir saderīga ar standarta RJ45 savienotājiem un sadales paneļiem, kas paredzēti CAT6. Kabeļa četri vītā pāra vadi un vienmērīgi pāru vītumu soļi uzlabo gigabitu Ethernet veiktspēju un samazina kļūdu līmeni blīvi piepildītās kabeļu vidēs.

Piemērots

• Gigabitu Ethernet instalācijām birojos un datu centros
• Horizontālajiem kabeļu posmiem un mugurkaula segmentiem strukturētās kabeļu sistēmās
• Savienošanai starp sadales paneļiem un slēdžiem uz darbstacijām
• Vidēm ar mēreniem elektromagnētiskajiem traucējumiem, kur priekšroka tiek dota ekranētiem kabeļiem

Galvenās specifikācijas

• Kategorija: CAT 6 veiktspējas klase, piemērota gigabitu tīkliem
• Kabeļa tips: 4 pāru vītā pāra vadi ar pāru-metāla-folijas (PIMF) konstrukciju
• Ekranējums: kopējais ekranējums un individuāli folijā ietverti pāri (S/FTP)
• Vadu izkārtojums: četri vītā pāra pāri simetriskai diferenciālai signālu pārraidei
• Tipisks pielietojums: strukturētā kabeļu infrastruktūra, savienošana, horizontālie posmi

Kā lietot

Instalējiet kabeli, ievērojot standarta strukturēto kabeļu sistēmu praksi: izvietojiet kabeli caur kabeļu teknēm vai cauruļvadiem, izvairoties no lieljaudas elektrības līnijām, ievērojiet minimālo lieces rādiusu instalācijas laikā un terminējiet, izmantojot saderīgus RJ45 savienotājus vai keystone ligzdas, kas paredzētas ekranētiem CAT6 kabeļiem. Nodrošiniet, lai kabeļa ekranējums terminācijas punktos būtu pareizi iezemēts, lai saglabātu ekranējuma efektivitāti. Savienošanai izmantojiet saderīgus ekranētus sadales paneļus un savienotājkabeļus, kā arī marķējiet līnijas vieglākai apkopei.

Ieteikumi

Optimālai veiktspējai ievērojiet horizontālo kabeļu posmu garuma ierobežojumus atbilstoši standarta prasībām un izvairieties no asiem līkumiem vai mezgliem. Instalējot vidē ar potenciāliem traucējumiem, pārbaudiet, vai ekrāna nepārtrauktība un iezemējums ir pareizi realizēts abos galos. Pēc instalācijas izmantojiet sertificētu testēšanas aprīkojumu, lai apstiprinātu 6. kategorijas veiktspējas parametrus, piemēram, vājinājumu un tuvējās puses šķērsrunu.
