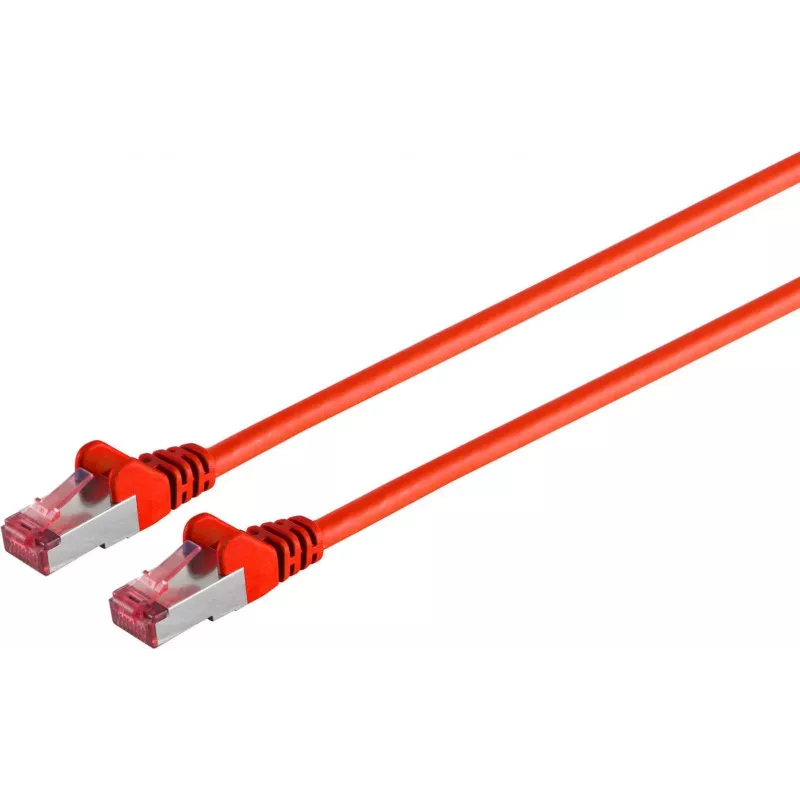

Tīkla kabelis ShiverPeaks 75720-AR CAT 6A S/FTP PIMF

ShiverPeaks 75720-AR CAT 6A S/FTP PIMF tīkla kabelis ir izstrādāts, lai atbalstītu 10 Gigabit Ethernet, izmantojot vītā pāra vara vadus ar ekranētu konstrukciju, kas uzlabo elektromagnētisko savietojamību. Kabelis izmanto S/FTP (kopējais ekrāns ar individuāli ekranētiem pāriem) un PIMF (pāri metāla folijā) dizainu, lai samazinātu svešo šķērsrunu un ārējos traucējumus, nodrošinot uzticamus ātrdarbīgus savienojumus strukturētajās kabeļu sistēmās datu centros, serveru telpās un biroja vidē. Tas ir bez halogēna un paredzēts pastāvīgiem savienojumiem un pārslēgšanai, kur nepieciešams ekranēts 6A kategorijas risinājums.

Priekšrocības

S/FTP PIMF konstrukcija apvieno kopējo pinuma ekrānu ar individuāli folijā ekranētiem pāriem, lai nodrošinātu uzlabotu aizsardzību pret EMI un tuvās zonas šķērsrunu, atbalstot stabilu veiktspēju frekvencēs līdz 500 MHz. Kabeļa CAT 6A specifikācija nodrošina saderību ar 10GBASE-T un citām liela joslas platuma lietojumprogrammām, savukārt halogēnu nesaturošie materiāli samazina kaitīgos izmešus ugunsgrēka gadījumā. Tā uzticamais ekranējums un kontrolētā pāru ģeometrija veicina stabilu signāla integritāti tipiskos horizontālajos un mugurkaula posmos.

Piemērots

• 10 Gigabit Ethernet savienojumiem datu centros un serveru telpās
• Ekranētiem biroja tīkla mugurkauliem un horizontālajai kabeļošanai
• Strukturētajām kabeļu instalācijām, kur nepieciešama EMI aizsardzība
• Pārslēgšanai starp ekranētām tīkla iekārtām un kontaktligzdām

Galvenās specifikācijas

• Kategorija: CAT 6A (atbalsta 10GBASE-T)
• Ekranējums: S/FTP (kopējais pinuma ekrāns + individuāli folijā ekranēti pāri)
• Pāru konstrukcija: PIMF (pāri metāla folijā)
• Frekvenču diapazons: līdz 500 MHz
• Vadītājs: vītā pāra varš
• Materiāls: halogēnu nesaturošs apvalks
• Tipiskās lietošanas jomas: horizontālā kabeļošana, pārslēgšana, mugurkaula posmi

Kā lietot

Uzstādiet kabeli, ievērojot standarta strukturētās kabeļošanas praksi: izvadiet un nostipriniet kabeli, lai izvairītos no asiem līkumiem un mehāniskas slodzes, saglabājiet pienācīgu atdalījumu no elektrības līnijām un spēcīgiem EMI avotiem, un terminējiet, izmantojot saderīgus ekranētus savienotājus un kontaktligzdas. Nodrošiniet, ka ekrāna nepārtrauktība tiek saglabāta, pareizi iezemējot savienotājus un paneļus, lai saglabātu S/FTP konstrukcijas efektivitāti. Pārbaudiet uzstādītos savienojumus ar atbilstošiem CAT 6A sertifikācijas testeriem, lai pārbaudītu ievades zudumus, atgriezeniskos zudumus un šķērsrunas veiktspēju.

Ieteikumi

Izmantojiet šo ekranēto CAT 6A kabeli, kur nepieciešama 10 Gigabit veiktspēja un EMI aizsardzība. Lai sasniegtu labākos rezultātus, savienojiet kabeli ar ekranētiem RJ45 savienotājiem, ekranētiem paneļiem un nodrošiniet pareizu iezemēšanu uzstādīšanas laikā. Izvairieties no asiem līkumiem un pārmērīga vilkšanas spēka, lai laika gaitā saglabātu kabeļa veiktspēju.
