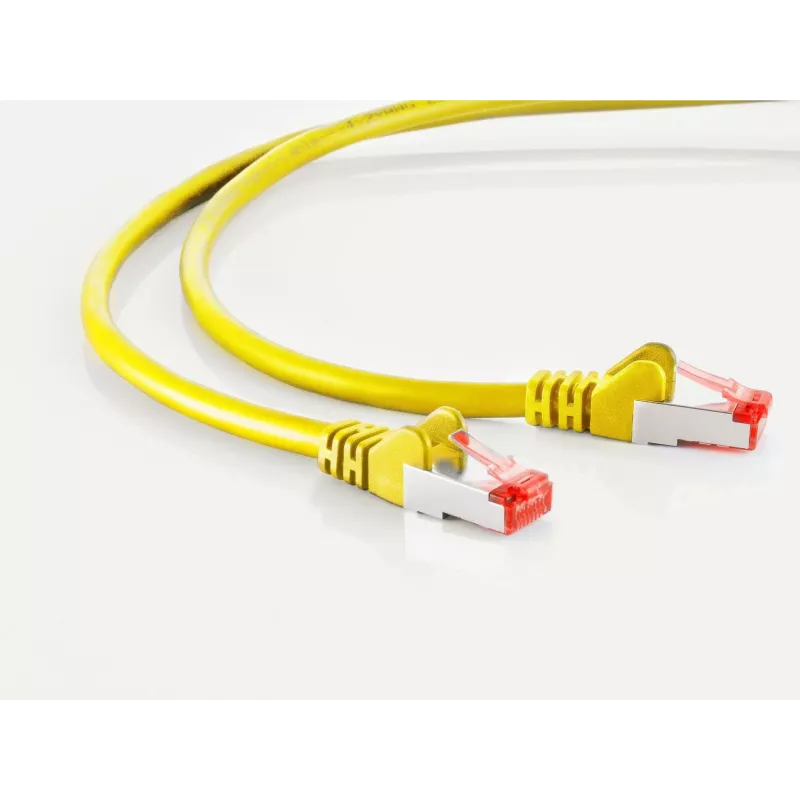

Tīkla kabelis ShiverPeaks 75726-AY CAT 6A S/FTP PIMF, 4 pāru, ātrgaitas Ethernet

Ekranēts tīkla kabelis ShiverPeaks 75726-AY CAT 6A S/FTP PIMF, 4 pāru, ātrgaitas Ethernet ir paredzēts 10 Gigabit Ethernet un augstfrekvences datu pārraidei. Kabelim ir pāru folijas ekranējums ar kopēju pīto ekrānu (S/FTP) un PIMF (pārī izolēta) konstrukcija, lai samazinātu tuvējā gala šķērssavienojumu un elektromagnētiskos traucējumus. Tas ir paredzēts strukturētām kabeļu sistēmām, piemēram, datu centriem, serveru telpām un ātrgaitas LAN savienojumiem, un ir pieejams bezhalogēna apvalkā dzeltenā krāsā, parasti 20,0 m garumā.

Priekšrocības

S/FTP konstrukcija apvieno atsevišķu pāru folijas ekrānus un kopēju pīto ekrānu, lai uzlabotu trokšņu noturību un saglabātu signāla integritāti augstākās frekvencēs. PIMF pāru izolācija veicina kontrolētu pāru ģeometriju un konsekventu veiktspēju 10 Gigabit Ethernet. Bezhalogēna ārējais apvalks samazina bīstamus izgarojumus ugunsgrēka gadījumā. Kabelis ir piemērots pastāvīgajiem savienojumiem un patčošanas lietojumiem strukturētajās kabeļu sistēmās, kur nepieciešams samazināt šķērssavienojumu un EMI.

Piemērots

• 10 Gigabit Ethernet savienojumiem LAN un serveru zonās
• Strukturēto kabeļu sistēmu maģistrālēm un horizontālajiem posmiem
• Datu centru un serveru telpu savienojumiem, kur nepieciešami ekranēti kabeļi
• Augstfrekvences datu pārraidei un pret trokšņiem jutīgām vidēm

Galvenās specifikācijas

• Kategorija: CAT 6A
• Ekranējums: S/FTP (kopējs pītais ekrāns ar foliju uz katra pāra)
• Pāru konstrukcija: 4 pāri, PIMF (pārī izolēti)
• Paredzēts: 10 Gigabit Ethernet un augstfrekvences signāliem
• Apvalks: bezhalogēna ārējais apvalks
• Krāsa: dzeltena
• Tipiskais garums: 20,0 m (pieejams kā plākstera/komplektācijas garums)

Lietošana

Uzstādiet kabeli, ievērojot standarta strukturēto kabeļu sistēmu praksi: novietojiet bez asiem līkumiem vai mehāniskas slodzes, ievērojiet ražotāja ieteikto liekuma rādiusu un izvairieties no paralēlas virzīšanas pārāk tuvu neekranētām barošanas līnijām. Noslēdziet ar saderīgiem CAT 6A ekranētiem savienotājiem un nodrošiniet pareizu ekrāna savienošanu pie plāksteru paneļiem un iekārtām, lai saglabātu S/FTP aizsardzību. Patčošanai izmantojiet atbilstošus RJ45 ekranētus plāksteru vadus un savienotājus, kas paredzēti CAT 6A veiktspējai.

Ieteikumi

Optimālai veiktspējai pēc uzstādīšanas pārbaudiet nepārtrauktību un ekranējumu ar atbilstošu testēšanas aprīkojumu un, ja iespējams, ievērojiet atstatumu no augstsprieguma sadales ierīcēm. Izmantojiet ekranētus savienotājus un nodrošiniet iezemējumu vienā punktā, lai samazinātu zemējuma cilpas.
